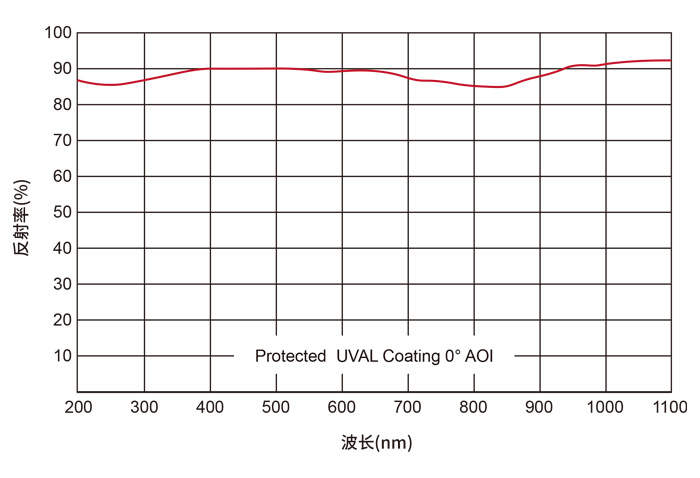

參數規格曲線技術說明組裝應用舉例

產品說明

? 斜面鍍反射膜，實現前表面反射；

? 表面是一個直角三角形，其中兩個邊之間的夾角為90度；

? 將入射光線轉向90°，使原本水平方向的光線轉向垂直方向；

? 直角邊尺寸：25.4mm；

直角反射鏡基體是等腰直角三棱柱，其中兩個邊之間的夾角為90°，而斜面的外表面是反射面，鍍有寬帶介質膜。

材料	K9光學玻璃
鍍膜	普通鋁膜+保護
適用波長	400-800mm
表面面型	λ/4@633nm
角度誤差	±30’
尺寸公差	±0.1mm
塔差	＜10’
表面光潔度	40/20-60/40
倒邊	0.2*45°

型號	尺寸	透過率
RPM-25.4	25.425.425.4mm	＜90%

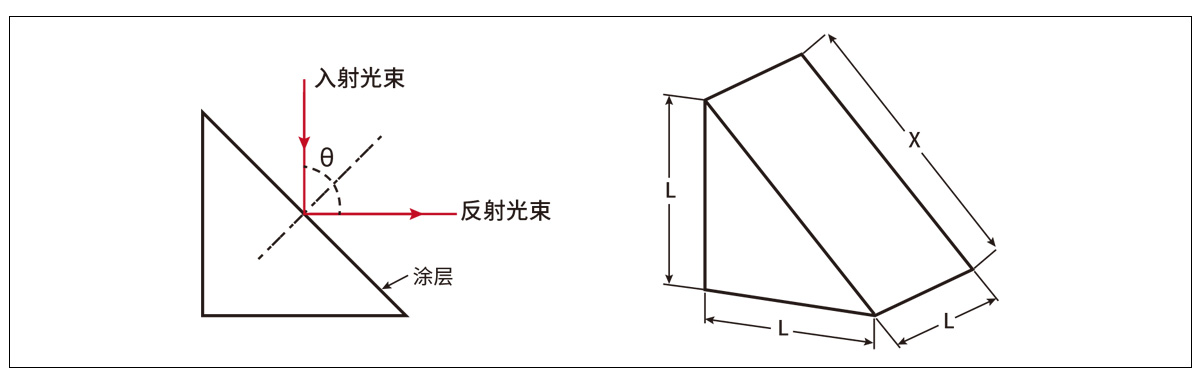

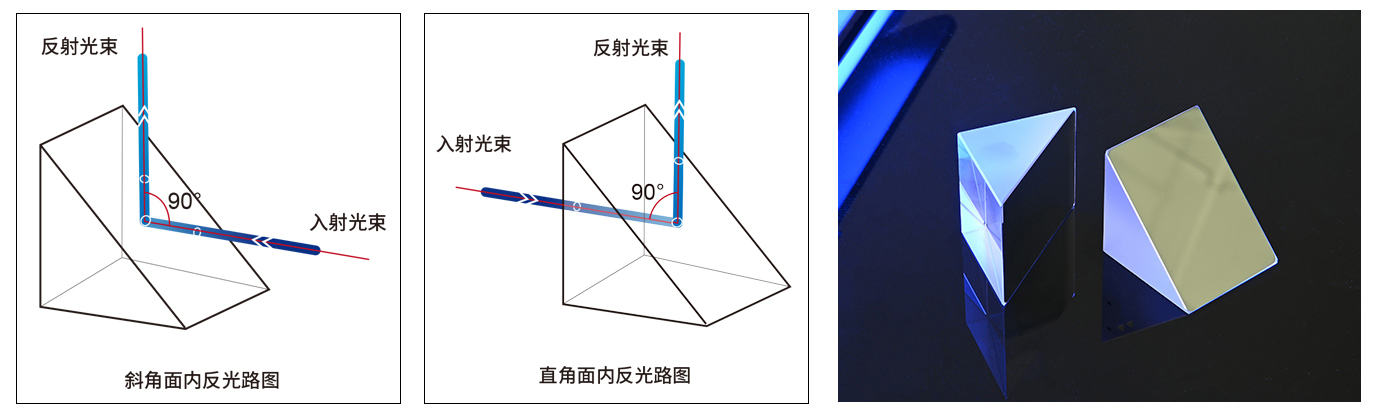

示意圖

通用參數

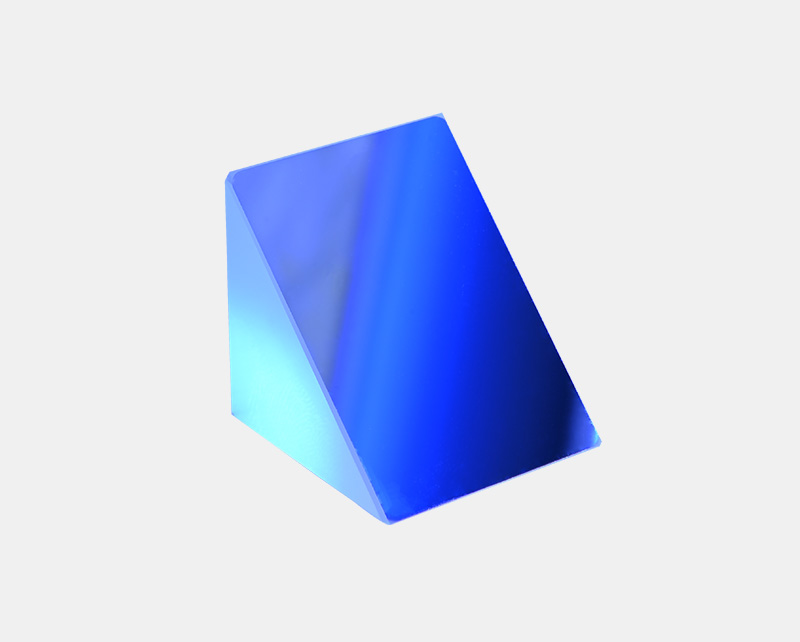

RPM-25.4 直角反射鏡

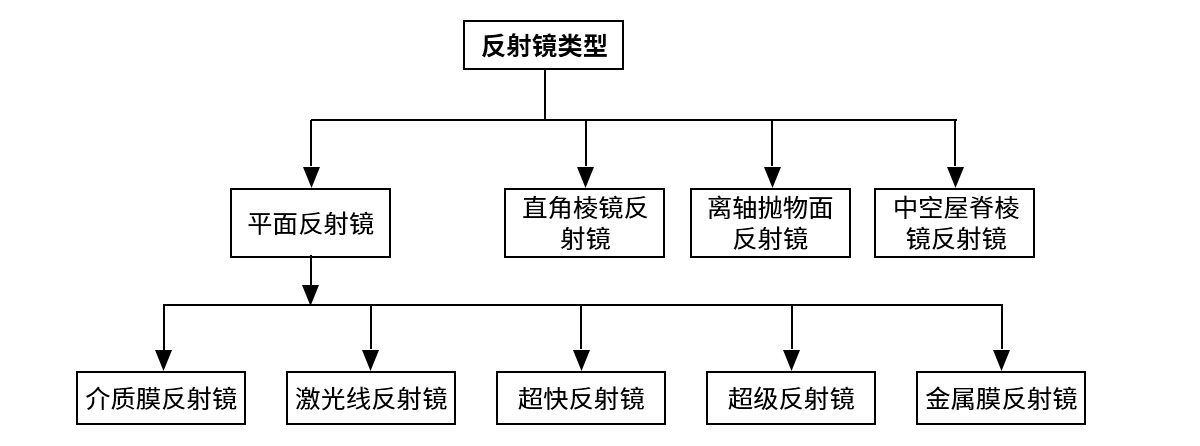

?反射鏡知識點

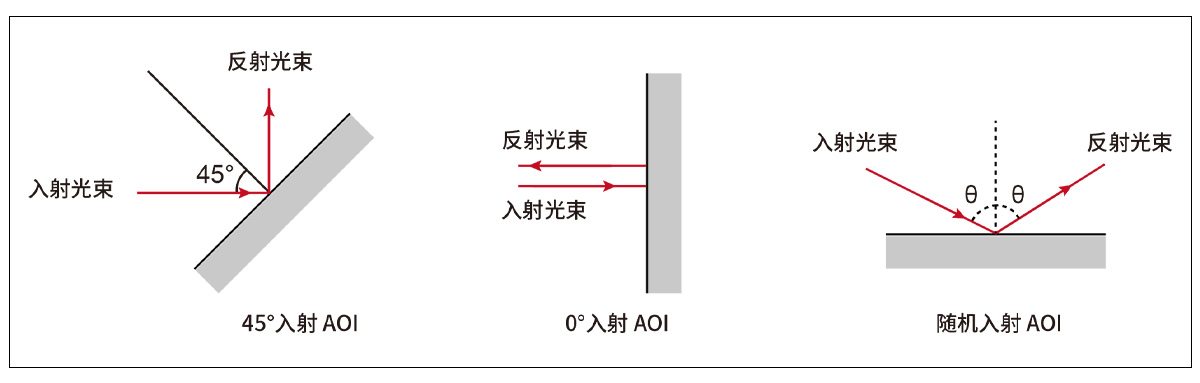

一、平面反射鏡

1、介質膜反射鏡：在光學元件表面鍍多層介質膜，使得某一波段干涉疊加，從而增強反射率。介質膜反射率較高，可在寬波長譜區使用，膜沒有對光的吸收，膜較硬不易受損，適用于多波長激光的光學系統。該類反射鏡膜層較厚，角度敏感，成本較高。

2、介質膜反射鏡：激光線反射鏡的基片材料為紫外熔融石英，其表面的高反射膜為Nd:YAG介質膜，采用電子束蒸鍍和離子輔助沉積的工藝鍍制而成。相較K9材質，紫外熔融石英具有更好的均勻性和更低的熱膨脹系數，使其特別適合應用于紫外到近紅外波段，高功率激光和成像領域。

3、超快反射鏡：超快反射鏡的基片材料為熔融石英，其表面的高反射膜為低群延遲色散介質膜，采用離子束濺射（IBS）的工藝鍍制而成。熔融石英具有更低的熱膨脹系數和極高的熱震動穩定性，使其特別適用于高功率飛秒脈沖激光和成像領域。

4、超級反射鏡：超級反射鏡通過在紫外熔融石英基底上鍍多層折射率高低交替的介質反射膜制作而成，通過增加膜層數量提高反射率，可以使超級反射鏡在設計波長處的反射率優于99.99%，適合用于反射率要求很高的光學系統。

5、金屬膜反射鏡：金屬膜反射鏡非常適用于寬譜光源光路偏轉，其在寬譜范圍內具有較高的反射率。金屬膜在高濕度環境中很容易被氧化變色或脫落，因此金屬膜反射鏡一般在其表面鍍一層二氧化硅保護膜，用于隔絕金屬膜與空氣直接接觸，避免金屬膜被氧化影響光學性能。

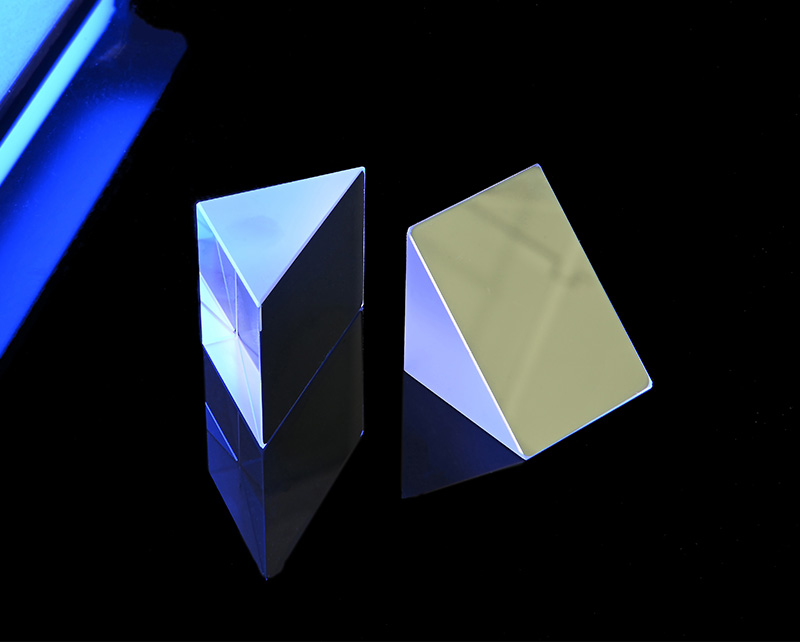

二、直角棱鏡反射鏡

通常直角邊鍍?cè)鐾改ぃ边呭兎瓷淠ぁＶ苯抢忡R本身有較大的接觸面積以及有45°、90°這樣典型的角度，所以，和普通的反射鏡相比，直角棱鏡更容易安裝，對機械應力具有更好的穩定性和強度。

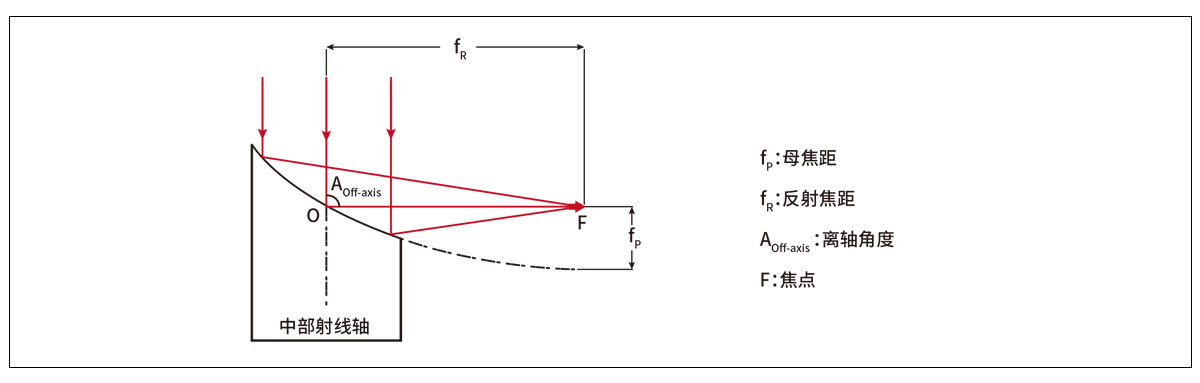

三、離軸拋物面反射鏡

離軸拋物面反射鏡是表面反射鏡，其反射表面是母拋物面中截取的一部分。利用離軸拋物面反射鏡可以聚焦平行光束或準直點光源，其離軸設計可以使焦點從光路中分離出來。與透鏡相比，使用離軸拋物面反射鏡不會產生球差、色差，且不會引入相位延遲和吸收損耗，非常適用于飛秒脈沖激光器。

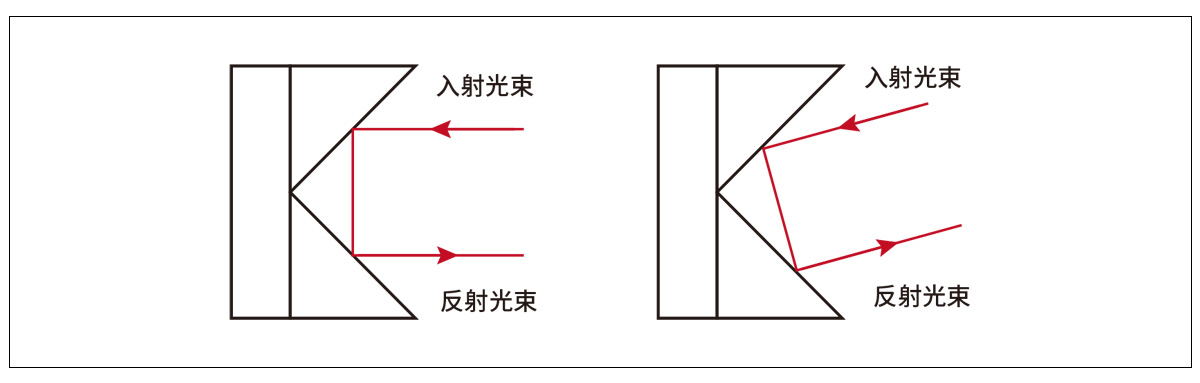

四、中空屋脊棱鏡反射鏡

中空屋脊棱鏡反射鏡是由兩塊直角棱鏡和一塊長方形基片構成，材質為Borofloat。Borofloat材料具有極高的表面平整度和良好的光學性能，在整個光譜范圍內具有優越的透光性和極低的熒光強度。同時直角棱鏡斜面上鍍有帶金屬保護層的銀膜，在可見光和近紅外波段都具有高反射率，兩個棱鏡的斜面相對放置，且二面角成90±10 arcsec。中空屋脊棱鏡反射鏡可以反射從外部入射到棱鏡斜邊的光，與平面反射鏡不同之處是反射光線仍然和入射光線平行，避免了光束干涉的影響，比手動調節兩個反射鏡實現要精確。

?產品描述

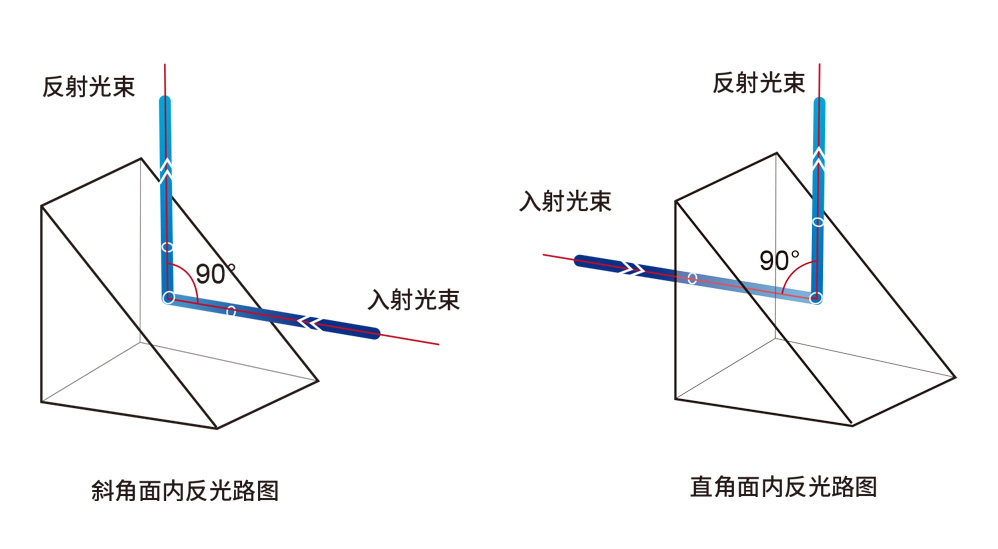

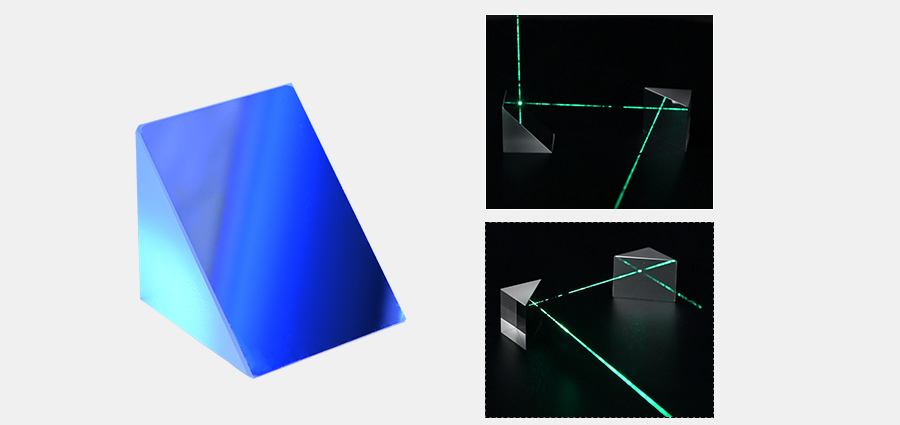

（1）直角反射鏡基體是等腰直角三棱柱，其中兩個邊之間的夾角為90°，而斜面的外表面是反射面，鍍有寬帶介質膜。使用時，使反射面與工作平面垂直或呈45°，可將光線轉折90°用于偏移光束或組合/分離光束。

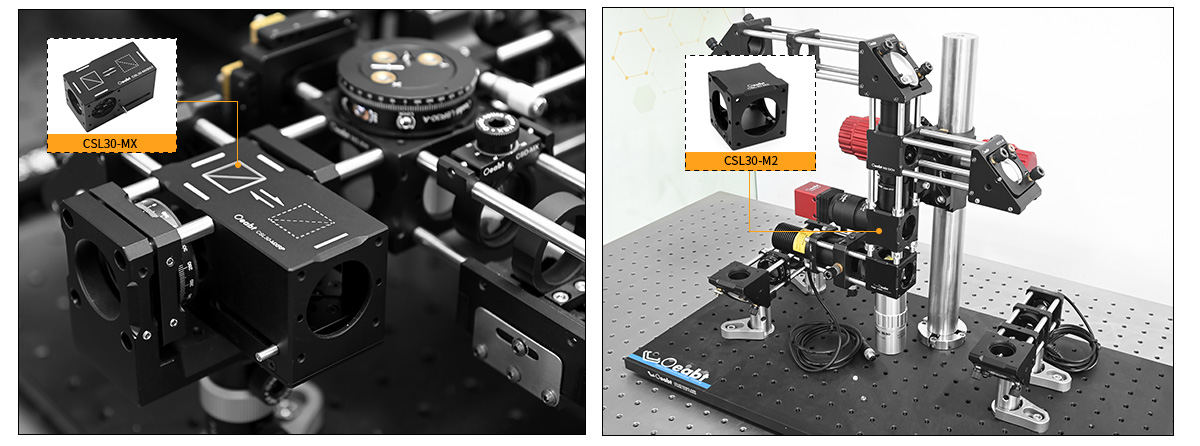

（2）當利用30mm籠式系統和SM1透鏡套筒產品搭建光學裝置時，這些直角反射鏡可安裝在立方體中，能夠?yàn)榉瓷溏R在裝置中的對準節省時間。實現較高的精確度和更好的靈活性。

CSL30-MX系列點擊購買>? ? ? ? ?? ?CSL30-M2系列點擊購買> ? ? ? ? ? ? ? ?

??CSL30-MX系列 30mm快插式籠式立方體點擊購買>

??CSL30-M系列 30mm籠式立方體點擊購買>

RPM-25.4 直角反射鏡

? 斜面鍍反射膜，實現前表面反射；表面是一個直角三角形，其中兩個邊之間的夾角為90度；將入射光線轉向90°，使原本水平方向的光線轉向垂直方向；直角邊尺寸：25.4mm；

直角反射鏡基體是等腰直角三棱柱，其中兩個邊之間的夾角為90°，而斜面的外表面是反射面，鍍有寬帶介質膜。使用時，使反射面與工作平面垂直或呈45°，可將光線轉折90°用于偏移光束或組合/分離光束。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： RPM-25.4

規格： 400-800nm

工程圖：點擊下載

對比：

單價：￥168

發貨日期：當天

購物車：

RPM-25.4 直角反射鏡

產品描述

尺寸：25.4*25.4*25.4mm
材料：K9光學玻璃
鍍膜：普通鋁膜+保護
適用波長：400-800nm
表面面型：λ/4@633nm
角度誤差：±30’
尺寸公差：±0.1mm
塔差：＜10’
表面光潔度：40/20-60/40
倒邊：0.2*45°
透過率：＜90%
