?反射鏡知識點
-反射鏡系列
? ? ?? 反射鏡是一種利用反射定律工作的光學元件。反射鏡按形狀可分為平面反射鏡、球面反射鏡和非球面反射鏡三種；按反射材質，可分為金屬膜反射鏡和介質膜反射鏡。
? ? ? 金屬反射鏡是在高度拋光的襯底上真空蒸金屬后，再鍍上一氧化硅或氟化鎂。特殊應用中，由于金屬會引起損失且可能在特殊環境下氧化，因此可由多層介質膜代替，這就是介質膜反射鏡。采用高反射比的反射鏡可使激光器的輸出功率成倍提高。另外由于反射鏡是第一面反射，反射圖像不失真，不出現重影，其被廣泛用于光學高保真掃描反射成像和機器視覺成像中。
-為什么金屬反射膜常帶保護膜
? ? ? 金屬膜反射鏡是科研實驗使用較多的一類反射鏡，這類反射鏡的金屬膜是比較"嬌嫩"的，如果沒有保護膜，在拿取時以及清潔時需要特別小心，不要用手去觸摸裸露在外的金屬膜層，否則會刮傷或者氧化其表面膜層。因此，我們通常的做法是在其表面附加一次一氧化硅作為保護膜層。這樣不僅可以提高膜層的耐用性，同時也防止了膜層的氧化。一般情況下我們可以用棉簽粘上無水乙醇和乙醚的混合液進行擦拭。
-反射鏡鍍膜與溫度濕度的關系
? ? ? 正常情況下，介質膜硬膜以及加強加保護的金屬膜對于溫度的敏感性不大，反射率隨溫度的變化較小，有些甚至用在-30℃~100℃也不會有特別大的差異。但對于介質膜反射鏡，由于膜層太多，如果表面的膜層材質保護不好或者光潔度不好（帶寬越寬，必然導致鍍膜光潔度變差），會導致反射鏡暴露在環境中吸收潮氣及水分而發生變化，反射率必然會受到影響。這個影響相對于溫度來講要大很多，所以在使用過程中很大程度上受到環境濕度的影響導致的反射率的變化比溫度的影響更大。而具有較好保護的金屬膜相對來說更能承受一些環境變化，較好的保護層能保證內部金屬層不會發生化學變化。
-激光損傷閾值
? ? ? 隨著高能量激光在科研中的普遍應用，鍍膜元件的激光損傷閾值就成為科研工作者特別關注的一個指標。激光損傷閾值是表征被激光輻照的介質抗激光損傷能力的重要參量。它是一個臨界值，即超過這個值的使用會有極大的可能元件會引起介質內部或者表面的局部變形甚至完全損壞。
-光學鍍膜基本原理
? ? ? 光學薄膜技術一般用來控制基板對入射光束的反射率和透過率, 鍍膜是用物理或化學的方法在材料表面鍍上一層透明的電解質膜, 或鍍一層金屬膜。目的是改變材料表面的反射和透射特性，以滿足不同的需要。為了消除光學零件表面的反射損失, 提高成像質量，涂鍍一層或多層透明介質膜, 稱為增透膜或減反射膜。隨著激光技術的發展，對膜層的反射率和透過率有不同的要求，促進了多層高反射膜和寬帶增透膜的發展。為各種應用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉濾光片等。??
光學元件表面鍍膜后，光在膜層層上多次反射和透射，形成多光束干涉, 控制膜層的折射率和厚度，可以得到不同的強度分布，這是干涉鍍膜的基本原理。

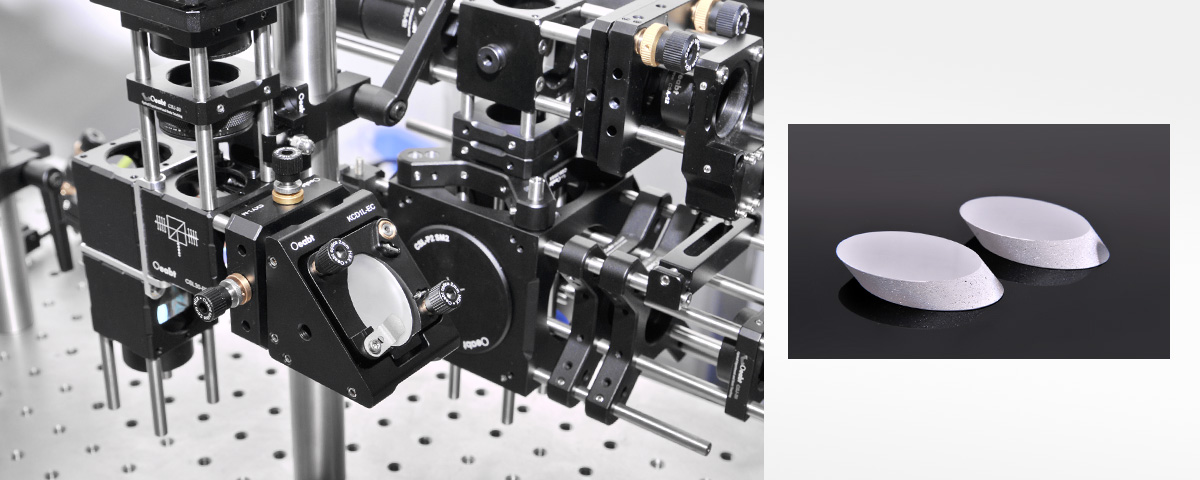

（1）有保護層的鍍鋁反射鏡是許多常規寬帶應用的良好選擇。二氧化硅保護層用來保護精細的鋁膜，使其適用于實驗室和工業應用。在高濕度環境中，有保護層的鋁膜比有保護層的銀膜出現變色的可能性更低，而且反射率幾乎與裸鋁膜的反射率相同。橢圓反射鏡可使用兩個焦點來消除組件內采用多個聚焦元件的需要。由于其拉長了橢圓的長軸，因此適用于在高精度的角度和波長畸變低的情況下彎曲光線和折疊光線。

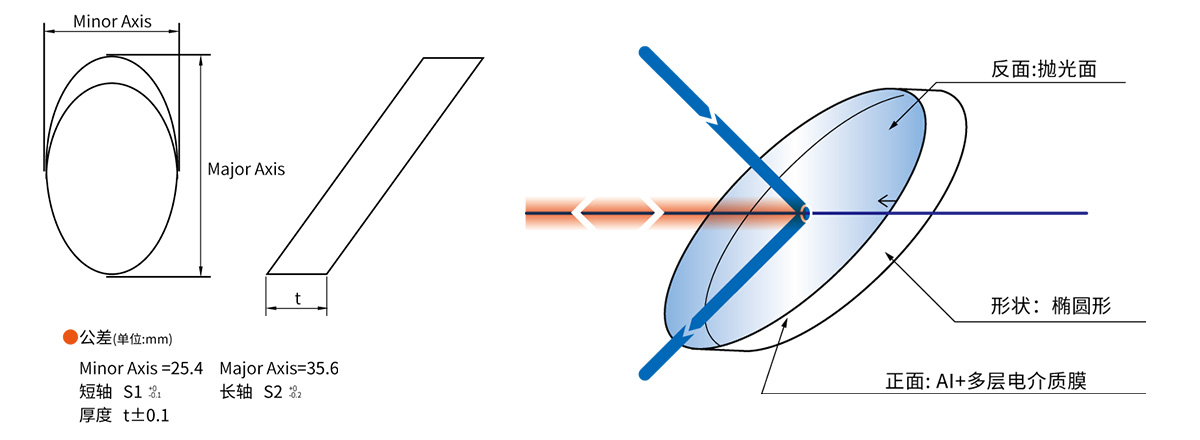

（2）當反射鏡處于45°角時，橢圓的短軸長度將成為光學元件的有效通光外徑。
（3）安裝選項：

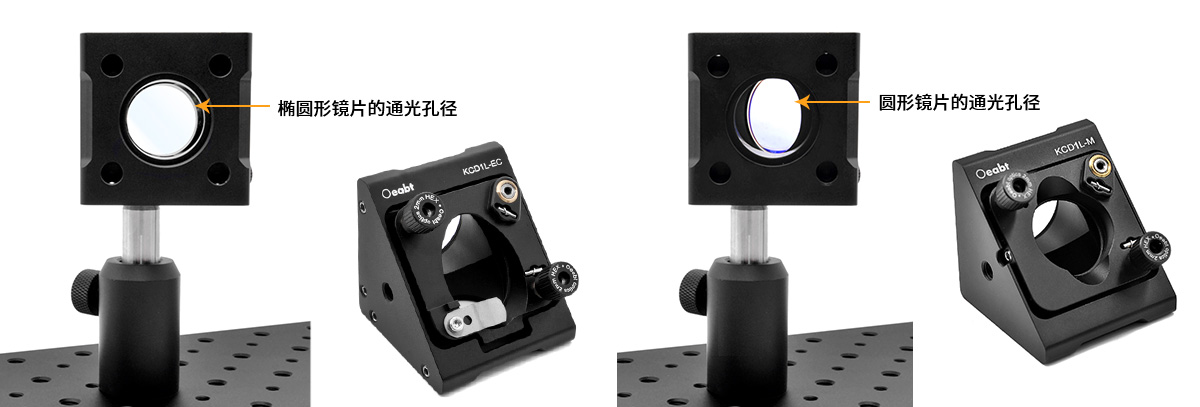

我們建議使用我們的KCD1L系列直角調整架以用于安裝圓形、橢圓形光學鏡片。因安裝板與標準水平位置呈45°角, 這個孔帶有間隙切口，對于任何透射光都能提供最大的通光孔徑, 并且為操作已安裝的光學元件提供空間。而橢圓形跟圓形通光孔徑的區別, 安裝橢圓形光學元件的安裝架形成的通光孔徑更大，而?1英寸圓形鏡片只能形成一半左右的通光孔徑。
