參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 調節180°離散式或連續運動；

? 角度增量15°，13個不連續的位置切換；

? 可拆卸固定銷，用于固定13處的角度定位；

? 總調節范圍180°，通過擰緊六角螺絲鎖定；

? 平臺M6安裝孔陣列；

APT-S角度切換支架有180°范圍的調節，它可以在13個不連續的位置上固定安裝平臺，每個位置之間的角度增量為15°。通過使用內附的固定銷，可以輕松地將支架鎖定在特定的角度位置。

型號	APT-S
規格	75.375.373.2mm
調節角度	0~180°，以15°為增量的角度切換
螺孔類型	頂板：M69處、M64處（沉頭孔）、?6.120mm4處（通槽）底板：M611處、?6.120mm*4處（通槽）
重量	298.3g
材質	7075鋁合金

示意圖

通用參數

（1）?APT-S角度切換支架有180°范圍的調節，它可以在13個不連續的位置上固定安裝平臺，每個位置之間的角度增量為15°。通過使用內附的固定銷，可以輕松地將支架鎖定在特定的角度位置。這種設計使得支架能夠滿足不同應用場景下的定位和固定需求，提供更大的靈活性和精確性。

（2）?安裝座上的標記是用來指示可能的角度位置，每個角度位置都有一個相應的字母標記，以幫助用戶確定正確的插槽位置。

（3）如果需要改變兩板之間的角度，首先利用3mm扳手稍微松開安裝座上的六角鎖定螺絲，將固定銷拔下。然后旋轉頂板，讓頂板移軸上的白色刻線與底板固定軸上所需的角度標記對齊后，將固定銷插入角度位置旁邊用括號標記的字母所對應的槽中。最后，擰緊六角鎖定螺絲充分固定平臺的位置。

（4）?除了使用固定銷鎖定在13個不連續位置上，還可以通過擰緊六角鎖定螺絲來將平臺固定在任意角度。需要注意：由于沒有固定銷的支持，負載能力將受到限制，請確保負載不超過2kg，以避免損壞或不穩定的情況發生。

（5）?角度支架的頂板和底板都包含M6陣列的孔槽，使用戶能夠根據需要選擇合適的位置和方式來安裝光機裝置。

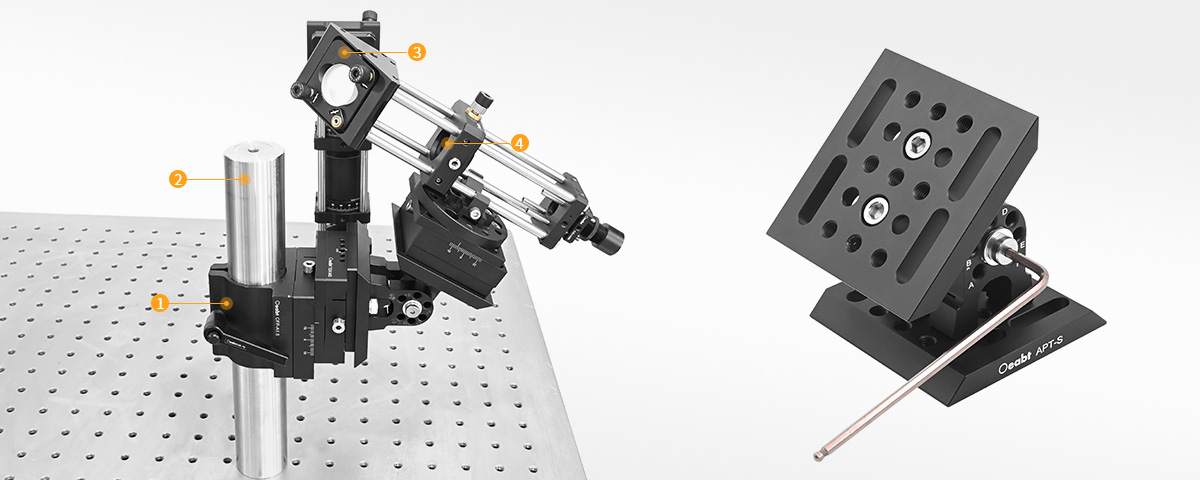

??CFEP-S系列 ?1.5英寸不銹鋼立桿接桿點擊購買>	??CFP-S系列 ?1英寸不銹鋼接桿點擊購買>
??KCD1L-EC 30mm籠式直角調整架點擊購買>	??CXY1-M 籠式XY平移調整架點擊購買>

APT-S 工程圖下載

APT-S 角度切換支架

? 調節180°離散式或連續運動；

? 角度增量15°，13個不連續的位置切換；

? 可拆卸固定銷，用于固定13處的角度定位；

? 總調節范圍180°，通過擰緊六角螺絲鎖定；

? 平臺M6安裝孔陣列；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： APT-S

規格： 75.3*75.3*73.2mm

工程圖：點擊下載

對比：

單價：￥605

發貨日期：當天

購物車：

APT-S 角度切換支架

規格

75.3*75.3*73.2mm
材質

7075鋁合金
重量

298.3g
產品描述

調節角度：0~180°，以15°為增量的角度切換；
頂板：M6*9處、M6*4處（沉頭孔）、?6.1*20mm*4處（通槽）；
底板：M6*11處、?6.1*20mm*4處（通槽）
