參數規格技術說明組裝應用舉例

產品說明

? 專門設計用于保持應用入射激光輻射偏振特性的反射和透射光束；

? 只對入射光的能量進行分離，出射的兩束光偏振態對比入射光無特定變化；

? 由于使用多層電介質膜，光量的損失很小，可以保證S和P兩種偏振態的變化小于5%；

? 分光比：1:1；

? 低功率應用；

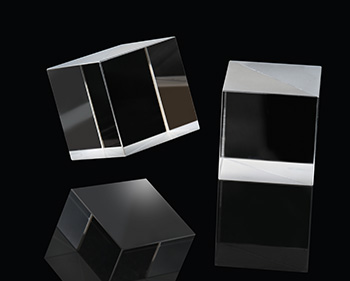

消偏振分光棱鏡（NPBS）由一對精密的直角棱鏡組成，這些棱鏡經過仔細粘合或安裝在一起，以大限度地減少波前失真。在指定的波長范圍內，保證S光和P光按一定的反射透射比分光，同時保證S偏振態和P偏振態經過棱鏡后偏振態沒有變化。

型號	NPBS-25.4-M
規格	25.425.425.4mm
材質	K9
分光比	1:1
使用波段	400-680nm
光潔度	60-40
光束偏離	＜3’
透過波前	1/4
面型	1/4

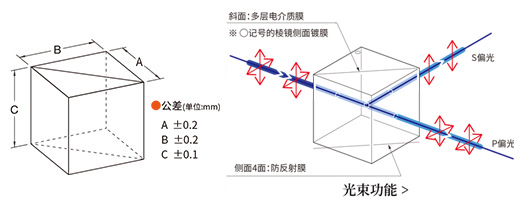

示意圖

通用參數

?光學元件知識點

-分光棱鏡系列

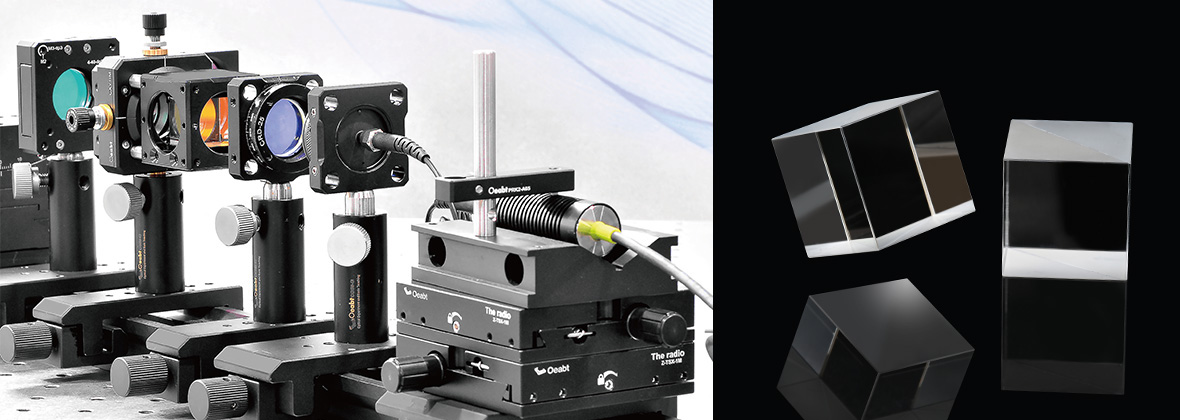

? ? ?? 廣泛應用于圖像科學、激光測量等領域。分光鏡是一個可以將一束光分成兩束光的光學裝置，是光學干涉儀中間的重要零件。在其最常見的形式-立方體中。

? ? ??分光鏡分類：

按照元件分：分光平片、分光棱鏡；
按照偏振態分：偏振分光棱鏡、消偏振分光棱鏡；
按照帶寬分：窄帶分光棱鏡、寬帶分光棱鏡；

與分光片相比，分光棱鏡的反射及透射光光程是相等的。在透光時，分光棱鏡沒有光線偏移造成的影響，所以不會存在光束平移、鬼像以及干涉的困擾。用于分光及成像。45°角入射時無需長時間校準。

類型	入射光偏振態	類型
普通分光棱鏡	45°線偏振光	部分偏振光
	圓偏振光
	自然光
偏振分光棱鏡	任意偏振光	s偏振光和p偏振光
	自然光s
消偏振分光棱鏡	任意偏振光	與入射光偏振態相同
	自然光
分光平片	45°線偏振光	部分偏振光
分光光楔	圓偏振光	部分偏振光
	自然光
單波長偏振分光平片	任意偏振光	偏振光和p偏振光
	自然光s
單波長消偏振分光平片	任意偏振光	與入射光偏振態相同
	自然光

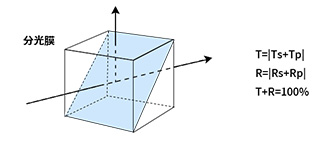

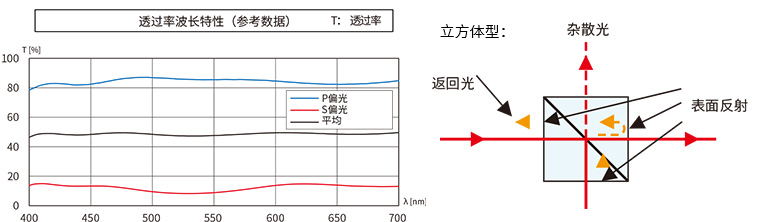

T：透過率；R：反射率；P偏光/S偏光；

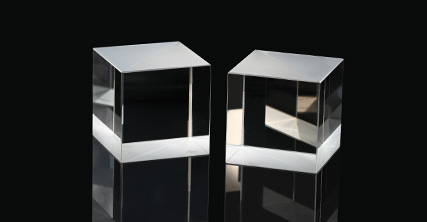

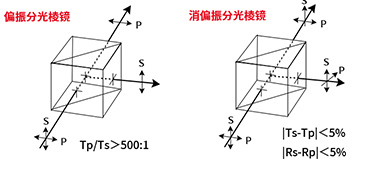

圖1：偏振分光棱鏡;??圖2:消偏振分光棱鏡;

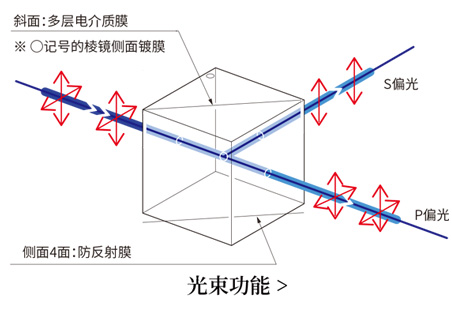

當光線斜入射到玻璃表面時, 其反射率會隨入射光線的偏光方向而發生變化。在玻璃表面的法線和入射光束所構成的平面內振動的光波被稱為P偏光, 與P偏光正交方向振動的光波被稱為S偏光。其他方向的偏振狀態可以認為是不同比例的P偏光和S偏光合成的結果。
P偏光和S偏光的反射率由入射角度和玻璃的折射率所決定，因?yàn)樗麄冏裱姆▌t不同,所以P偏光和S偏光的反射率也是不同的。?

-光學分束鏡中的BS、PBS、NPBS三者有什么區別？? ??

? ? ? BS（分光棱鏡）：對入射偏振敏感，線偏振角度會影響分光比。若入射的是自然光或圓偏振光，則按50：50分光。分束的時候只管分能量，理想器件下出射的兩路光偏振態還是原來的樣子，實際工藝缺陷會造成一點點退偏振。對光強幾乎無吸收。

? ? ? ?PBS（偏振分光棱鏡）：對入射偏振敏感，線偏振角度會影響分光比。對入射光線進行分束，分束的時候除了分配能量外，出射的兩路光一定是線偏振，而且一束是平行線偏振，一束是垂直線偏振，兩種線偏振方向相差90°。常用于對偏振態有特殊要求的光路。若入射的是自然光或圓偏振光，則按50：50分光。

? ? ? ?偏振分束原理是入射角為布儒斯特角時，反射光為振動方向垂直入射面的線偏振光，反射光一般占總光強的個位百分?jǐn)?shù)，因此使用多層介質疊加的辦法來篩出每次入射光中的垂直入射面的線偏振光分量，最終使得最后的出射光的兩部分分別為比較純凈的垂直線偏振光和（剩余的）較為純凈的平行線偏振光。

? ? ? ?NPBS（消偏振分光棱鏡）：對偏振不敏感，只對入射光的能量進行分離。出射的兩束光偏振態對比入射光沒有特定變化，因此只是對光進行了分束。不管入射光是什么偏振態的都不會影響到出射光的分光比，分光比在大多數情況下都是50：50。分束的時候只管分能量，理想器件下出射的兩路光偏振態還是原來的樣子。

-光學鍍膜基本原理

? ? ?? 光學薄膜技術一般用來控制基板對入射光束的反射率和透過率, 鍍膜是用物理或化學的方法在材料表面鍍上一層透明的電解質膜, 或鍍一層金屬膜。目的是改變材料表面的反射和透射特性，以滿足不同的需要。為了消除光學零件表面的反射損失, 提高成像質量，涂鍍一層或多層透明介質膜, 稱為增透膜或減反射膜。隨著激光技術的發展，對膜層的反射率和透過率有不同的要求，促進了多層高反射膜和寬帶增透膜的發展。為各種應用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉濾光片等。??
光學元件表面鍍膜后，光在膜層層上多次反射和透射，形成多光束干涉, 控制膜層的折射率和厚度，可以得到不同的強度分布，這是干涉鍍膜的基本原理。

（1）消偏振分光棱鏡（NPBS）由一對精密的直角棱鏡組成，這些棱鏡經過仔細粘合或安裝在一起，以大限度地減少波前失真。在指定的波長范圍內，保證S光和P光按一定的反射透射比分光，同時保證S偏振態和P偏振態經過棱鏡后偏振態沒有變化。這些分束器特別適用于隨機偏振激光器，專為偏振效應必須小的應用而設計。

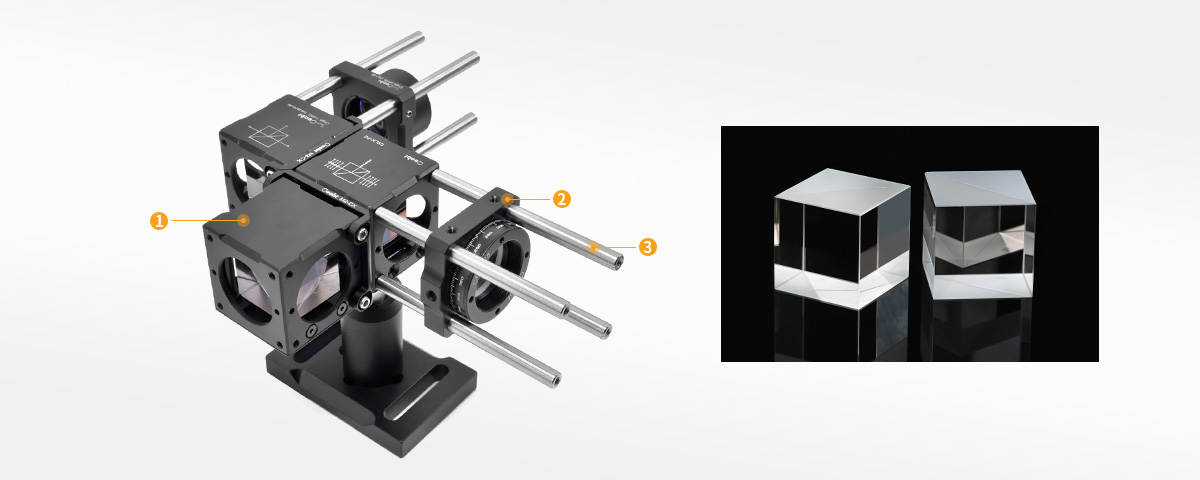

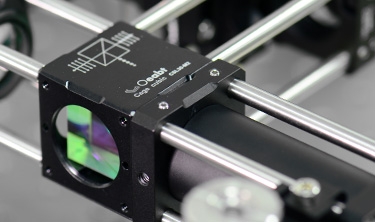

（2）30mm籠式立方體里預裝載了棱鏡；

???CSL30-M2 30mm籠式立方體點擊購買 >	???CRD-25 30mm籠式旋轉安裝架點擊購買 >
???PCM-S系列 ?6mm籠式支桿點擊購買 >

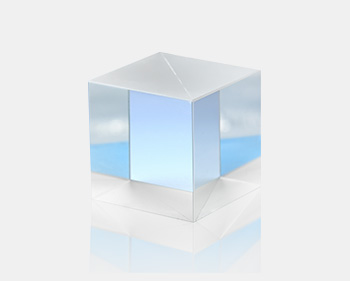

NPBS-25.4-M 消偏振分光棱鏡

? 專門設計用于保持應用入射激光輻射偏振特性的反射和透射光束；

? 只對入射光的能量進行分離，出射的兩束光偏振態對比入射光無特定變化；

? 由于使用多層電介質膜，光量的損失很小，可以保證S和P兩種偏振態的變化小于5%；

? 分光比：1:1；

? 低功率應用；

對偏振不敏感，只對入射光的能量進行分離。出射的兩束光偏振態對比入射光沒有特定變化，因此只是對光進行了分束。不管入射光是什么偏振態的都不會影響到出射光的分光比，分光比在大多數情況下都是50：50。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： NPBS-25.4-M

規格： 25.4*25.4*25.4mm

工程圖：點擊下載

對比：

單價：￥672

發貨日期：當天

購物車：

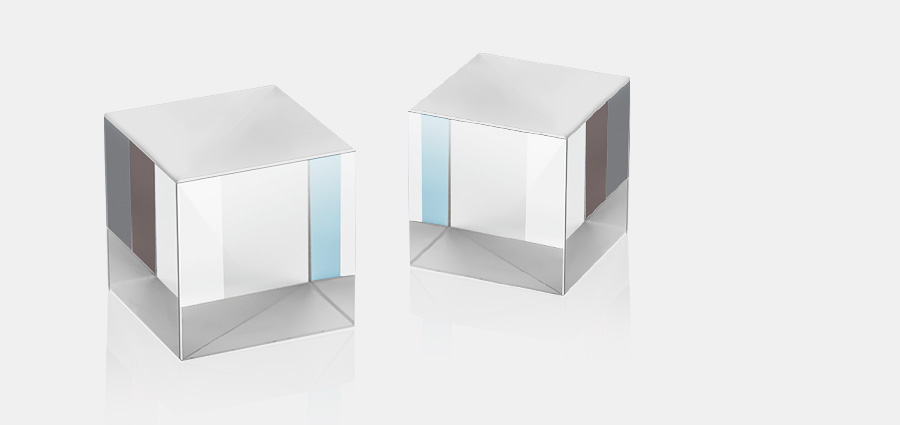

NPBS-25.4-M消偏振分光棱鏡

產品描述

材質：K9
分光比：1:1
使用波段：400-680nm
光潔度：60-40
光束偏離：＜3’
透過波前：1/4
面型：1/4
