參數規格技術說明組裝應用舉例

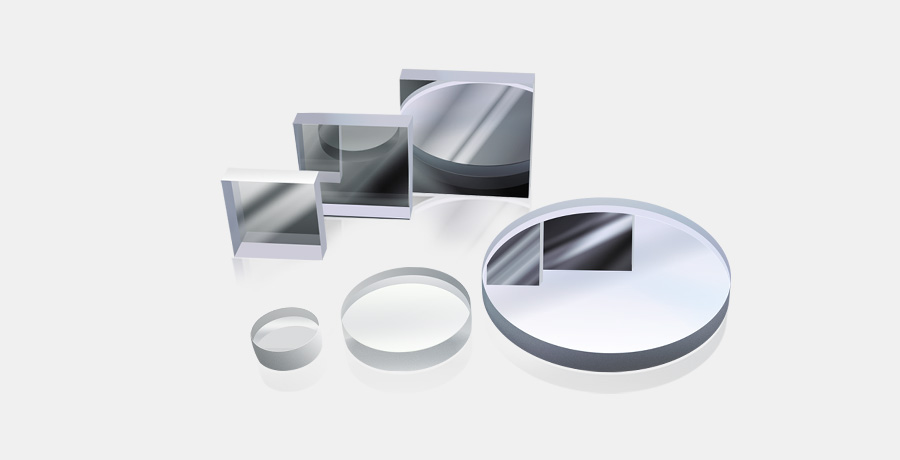

產品說明

? 在高精度拋光的平面基板上鍍有保護膜的反射鏡，在所有入射角度都具有高反射率；

? 反射率是用P偏光和S偏光的反射率的平均值來表示的。反射率隨入射光束的偏光狀態改變；

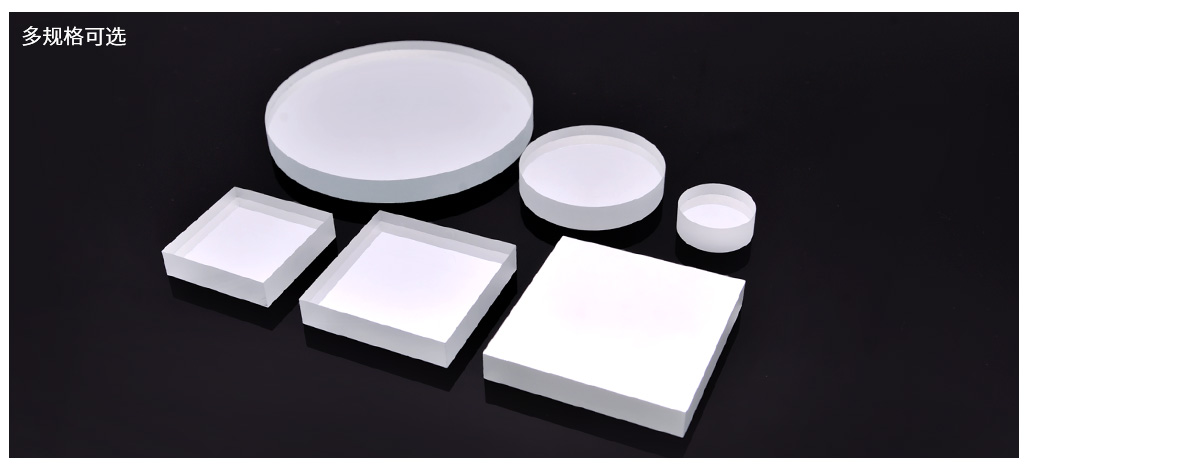

? 圓形反射鏡型號-字母“C”命名；方形反射鏡型號-字母“S”命名；

反射鏡是一種利用反射定律工作的光學元件。反射鏡按形狀可分為平面反射鏡、球面反射鏡和非球面反射鏡三種；按反射材質，可分為金屬膜反射鏡和介質膜反射鏡。

產品參數	參數信息
材質	硬質玻璃
鍍膜	Al+多層電介質膜
適用波長	380-780nm
平行度	<3°
入射角度	45°
激光損傷閾值	0.25J/cm²? (脈沖寬10ns,重復頻率20Hz)
表面質量	40-20
有效范圍	外徑的90%或外形尺寸的90%
基板面型精度	λ/2
反面	拋光面

型號	參數
TFA-C05 \|??12.7*5mm, 圓形
TFA-C1 \|??25.4*5mm, 圓形
TFA-C2 \|??50.8*5mm, 圓形
TFA-S20 \| 20205mm, 方形
TFA-S25 \| 25255mm, 方形
TFA-S30 \| 30308mm, 方形

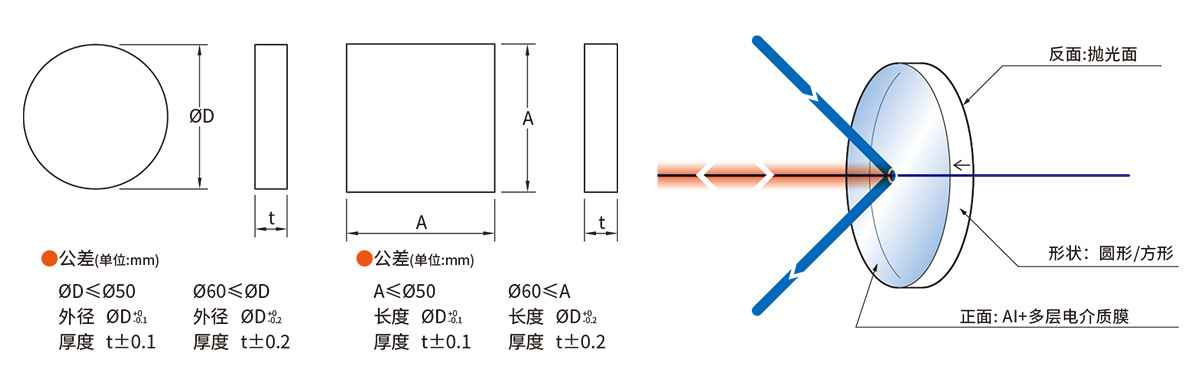

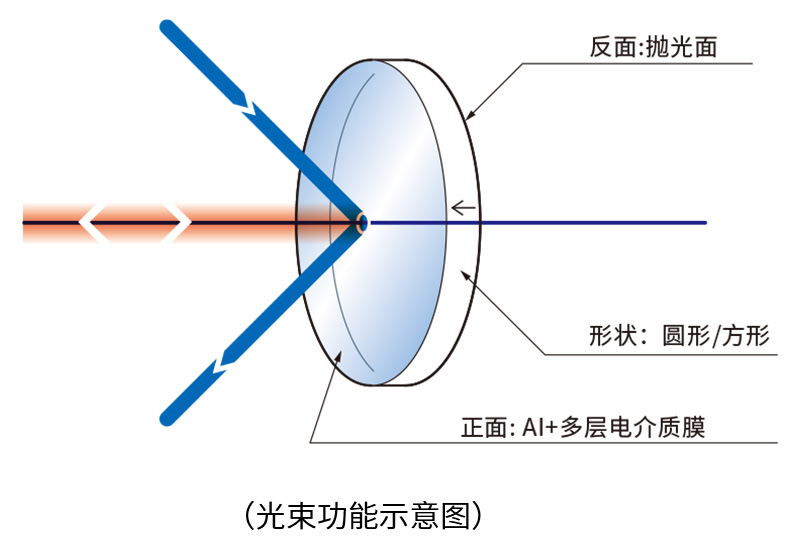

示意圖

通用參數

?反射鏡知識點

-反射鏡系列

? ? ?? 反射鏡是一種利用反射定律工作的光學元件。反射鏡按形狀可分為平面反射鏡、球面反射鏡和非球面反射鏡三種；按反射材質，可分為金屬膜反射鏡和介質膜反射鏡。

? ? ? 金屬反射鏡是在高度拋光的襯底上真空蒸金屬后，再鍍上一氧化硅或氟化鎂。特殊應用中，由于金屬會引起損失且可能在特殊環境下氧化，因此可由多層介質膜代替，這就是介質膜反射鏡。采用高反射比的反射鏡可使激光器的輸出功率成倍提高。另外由于反射鏡是第一面反射，反射圖像不失真，不出現重影，其被廣泛用于光學高保真掃描反射成像和機器視覺成像中。

-為什么金屬反射膜常帶保護膜

? ? ? 金屬膜反射鏡是科研實驗使用較多的一類反射鏡，這類反射鏡的金屬膜是比較"嬌嫩"的，如果沒有保護膜，在拿取時以及清潔時需要特別小心，不要用手去觸摸裸露在外的金屬膜層，否則會刮傷或者氧化其表面膜層。因此，我們通常的做法是在其表面附加一次一氧化硅作為保護膜層。這樣不僅可以提高膜層的耐用性，同時也防止了膜層的氧化。一般情況下我們可以用棉簽粘上無水乙醇和乙醚的混合液進行擦拭。

-反射鏡鍍膜與溫度濕度的關系

? ? ? 正常情況下，介質膜硬膜以及加強加保護的金屬膜對于溫度的敏感性不大，反射率隨溫度的變化較小，有些甚至用在-30℃~100℃也不會有特別大的差異。但對于介質膜反射鏡，由于膜層太多，如果表面的膜層材質保護不好或者光潔度不好（帶寬越寬，必然導致鍍膜光潔度變差），會導致反射鏡暴露在環境中吸收潮氣及水分而發生變化，反射率必然會受到影響。這個影響相對于溫度來講要大很多，所以在使用過程中很大程度上受到環境濕度的影響導致的反射率的變化比溫度的影響更大。而具有較好保護的金屬膜相對來說更能承受一些環境變化，較好的保護層能保證內部金屬層不會發生化學變化。

-激光損傷閾值

? ? ? 隨著高能量激光在科研中的普遍應用，鍍膜元件的激光損傷閾值就成為科研工作者特別關注的一個指標。激光損傷閾值是表征被激光輻照的介質抗激光損傷能力的重要參量。它是一個臨界值，即超過這個值的使用會有極大的可能元件會引起介質內部或者表面的局部變形甚至完全損壞。

-光學鍍膜基本原理

? ? ? 光學薄膜技術一般用來控制基板對入射光束的反射率和透過率, 鍍膜是用物理或化學的方法在材料表面鍍上一層透明的電解質膜, 或鍍一層金屬膜。目的是改變材料表面的反射和透射特性，以滿足不同的需要。為了消除光學零件表面的反射損失, 提高成像質量，涂鍍一層或多層透明介質膜, 稱為增透膜或減反射膜。隨著激光技術的發展，對膜層的反射率和透過率有不同的要求，促進了多層高反射膜和寬帶增透膜的發展。為各種應用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉濾光片等。??
光學元件表面鍍膜后，光在膜層層上多次反射和透射，形成多光束干涉, 控制膜層的折射率和厚度，可以得到不同的強度分布，這是干涉鍍膜的基本原理。

（1）有保護層的鍍鋁反射鏡是許多寬帶應用的理想選擇。在易受損的鋁膜上鍍一層二氧化硅膜，使其適合實驗室和工業使用。有保護層鋁膜在高濕度環境下比有保護層銀膜的變色可能性更小，提供的反射率和無保護層鋁膜的反射率非常接近。

? ? ? 金屬膜反射鏡是我們科研實驗使用較多的一類反射鏡，有保護層的鍍鋁反射鏡是許多寬帶應用的理想選擇。

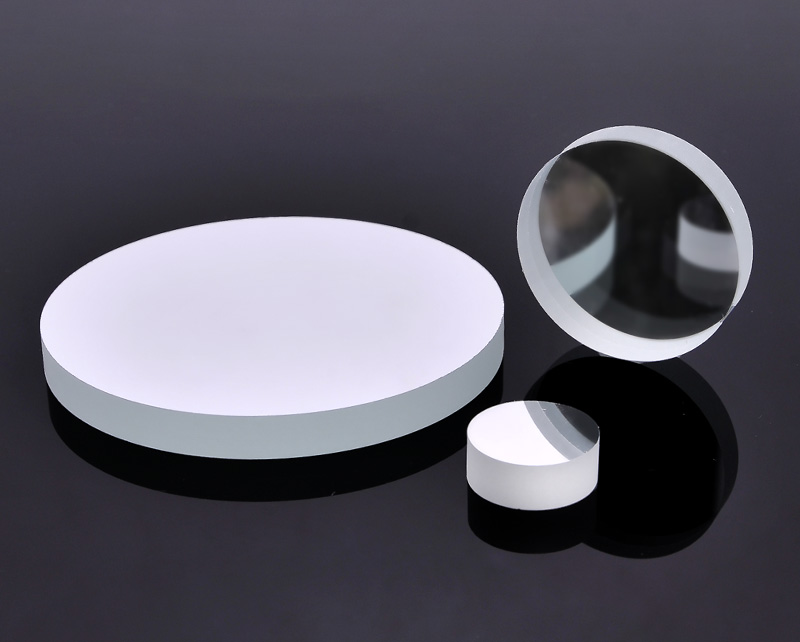

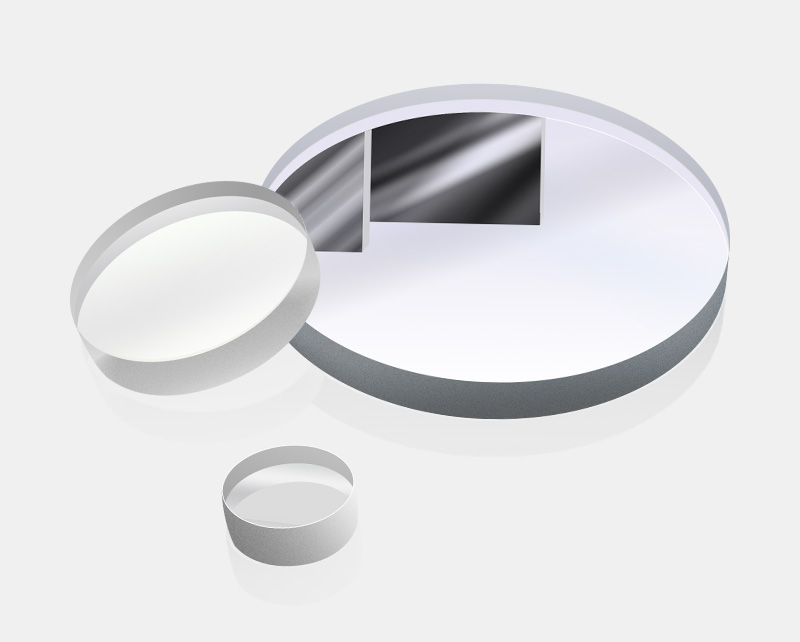

TFA系列鋁膜反射鏡【圓形】

? 在高精度拋光的平面基板上鍍有保護膜的反射鏡，在所有入射角度都具有高反射率；

? 反射率是用P偏光和S偏光的反射率的平均值來表示的。反射率隨入射光束的偏光狀態改變。

? 圓形反射鏡型號-字母“C”命名；

有保護層的鍍鋁反射鏡是許多寬帶應用的理想選擇。由于反射鏡是第一面反射，反射圖像不失真，不出現重影，其被廣泛用于光學高保真掃描反射成像和機器視覺成像中。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TFA-C05

規格： ?12.7*5mm

工程圖：點擊下載

對比：

單價：￥80

發貨日期：當天

購物車：

TFA-C05 鋁膜反射鏡

產品描述

?12.7*5mm
型號： TFA-C1

規格： ?25.4*5mm

工程圖：點擊下載

對比：

單價：￥122

發貨日期：當天

購物車：

TFA-C1 鋁膜反射鏡

產品描述

?25.4*5mm
型號： TFA-C2

規格： ?50.8*5mm

工程圖：點擊下載

對比：

單價：￥195

發貨日期：當天

購物車：

TFA-C2 鋁膜反射鏡

產品描述

?50.8*5mm

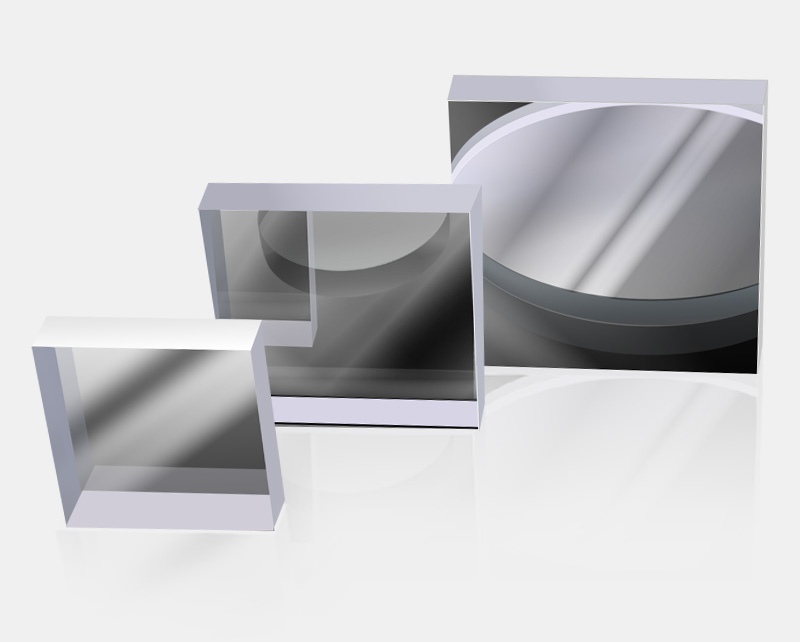

TFA系列鋁膜反射鏡【方形】

? 在高精度拋光的平面基板上鍍有保護膜的反射鏡，在所有入射角度都具有高反射率；

? 反射率是用P偏光和S偏光的反射率的平均值來表示的。反射率隨入射光束的偏光狀態改變；

? 方形反射鏡型號-字母“S”命名；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TFA-S20

規格： 20*20*5mm

工程圖：點擊下載

對比：

單價：￥85

發貨日期：當天

購物車：

TFA-S20 鋁膜反射鏡

產品描述

20*20*5mm
型號： TFA-S25

規格： 25*25*5mm

工程圖：點擊下載

對比：

單價：￥122

發貨日期：當天

購物車：

TFA-S25 鋁膜反射鏡

產品描述

25*25*5mm
型號： TFA-S30

規格： 30*30*5mm

工程圖：點擊下載

對比：

單價：￥142

發貨日期：當天

購物車：

TFA-S30 鋁膜反射鏡

產品描述

30*30*5mm

型號	參數
TFA-C05 \|??12.7*5mm, 圓形
TFA-C1 \|??25.4*5mm, 圓形
TFA-C2 \|??50.8*5mm, 圓形
TFA-S20 \| 20205mm, 方形
TFA-S25 \| 25255mm, 方形
TFA-S30 \| 30308mm, 方形
