參數規格技術說明組裝應用舉例

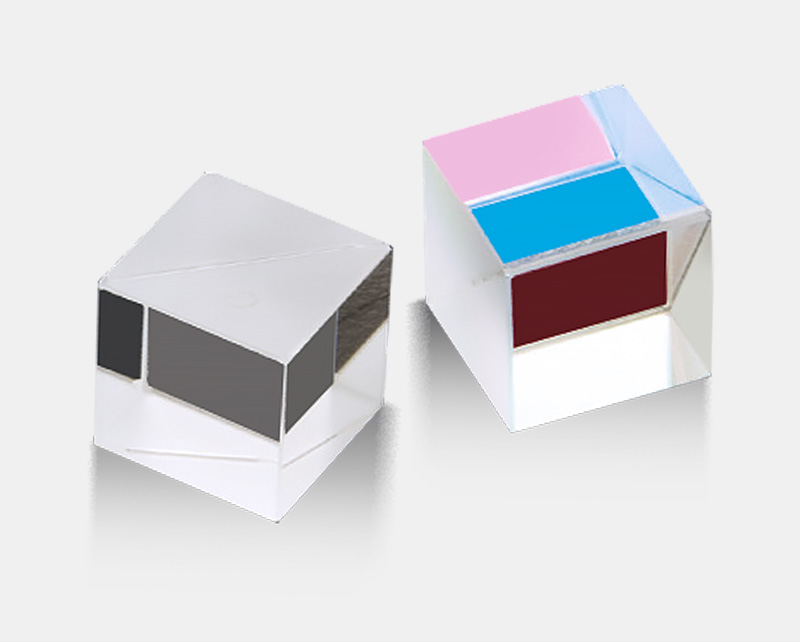

產品說明

? 把白色光源或LED光源等的非偏振光相等地分束為透過光和反射光的立方體型的半反射鏡；

? 和直線偏光的偏光方向無關,反射光和透過光的分束比(１:１)保持不變；

? 由于使用多層電介質膜，光量的損失很小，可以有效的分束光線；

? 由于是立方體型半反射鏡, 垂直人射光束時, 射出光的光軸不會有平行移動。而且,人射光束與有效直徑尺寸相同時,透過光或反射光不會漸暈或變小；

把白色光源或LED光源等的非偏振光相等地分束為透過光和反射光的立方體型的半反射鏡 ; 和直線偏光的偏光方向無關,反射光和透過光的分束比( 1:１)保持不變；

產品參數	參數信息
材質	BK7
基材面型精度	λ/4
適用波長	300-1100nm
反射：透過	1:1
透過光束偏角	＜5’
激光損傷閾值	0.3J/cm² （脈沖寬10ns，重復頻率20Hz）
入射角度	0°
入射角的偏光條件	非偏振光 45°方向的直線偏光或圓偏光
表面質量	20-10
有效范圍	外形尺寸85%的正方形內切圓
鍍膜	斜面：多層電介質膜；側面4面：防反射膜

寬帶非偏光分光棱鏡
型號	參數
CSMH-20-P \|?無鍍膜202020mm; 波長:300-1100nm;?透過率:80%;
CSMH-20-M \|?鍍防反射膜202020mm; 波長:400-700nm; 透過率:90%;
CSMH-25-P \|?無鍍膜252525mm; 波長:300-1100nm; 透過率:80%;
CSMH-25.4-M \|?鍍防反射膜25.425.425.4mm; 波長:400-700nm; 透過率:90%;
CSMH-25.4-MNIR \| 鍍防反射膜25.425.425.4mm; 波長:700-1355nm; 透過率:90%;

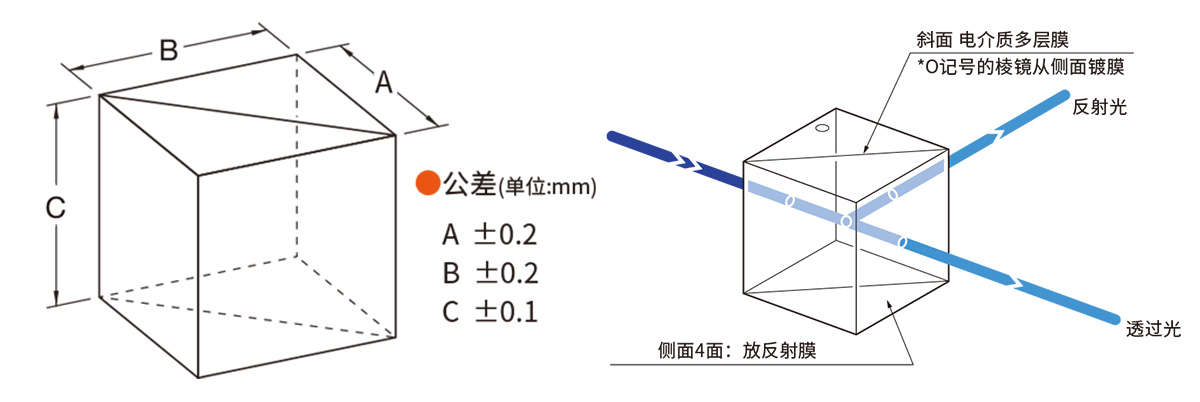

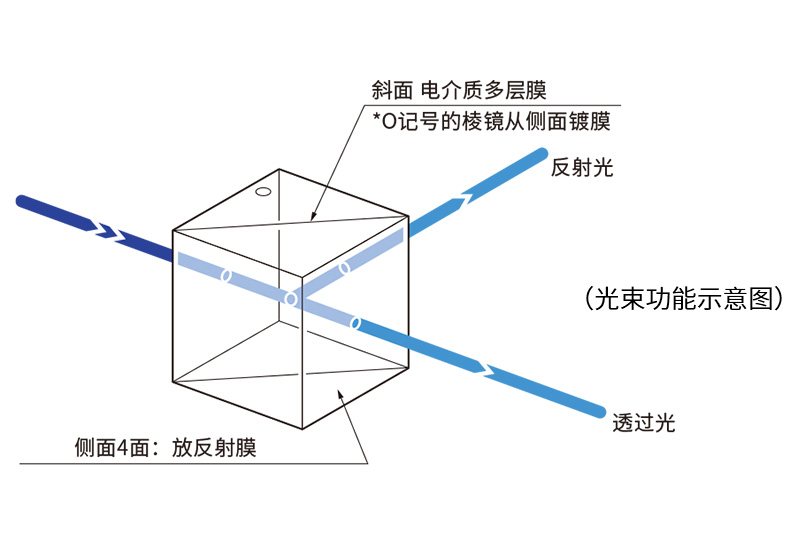

示意圖

通用參數

?光學元件知識點

-分光棱鏡系列

? ? ?? 廣泛應用于圖像科學、激光測量等領域。分光鏡是一個可以將一束光分成兩束光的光學裝置，是光學干涉儀中間的重要零件。在其最常見的形式-立方體中。

? ? ??分光鏡分類：

按照元件分：分光平片、分光棱鏡；
按照偏振態分：偏振分光棱鏡、消偏振分光棱鏡；
按照帶寬分：窄帶分光棱鏡、寬帶分光棱鏡；

與分光片相比，分光棱鏡的反射及透射光光程是相等的。在透光時，分光棱鏡沒有光線偏移造成的影響，所以不會存在光束平移、鬼像以及干涉的困擾。用于分光及成像。45°角入射時無需長時間校準。

類型	入射光偏振態	類型
普通分光棱鏡	45°線偏振光	部分偏振光
	圓偏振光
	自然光
偏振分光棱鏡	任意偏振光	s偏振光和p偏振光
	自然光s
消偏振分光棱鏡	任意偏振光	與入射光偏振態相同
	自然光
分光平片	45°線偏振光	部分偏振光
分光光楔	圓偏振光	部分偏振光
	自然光
單波長偏振分光平片	任意偏振光	偏振光和p偏振光
	自然光s
單波長消偏振分光平片	任意偏振光	與入射光偏振態相同
	自然光

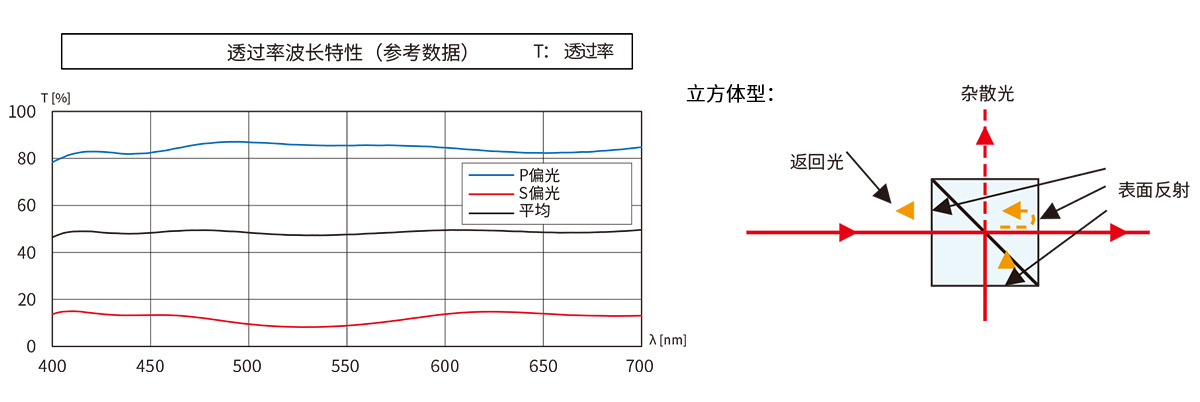

T：透過率；R：反射率；P偏光/S偏光；

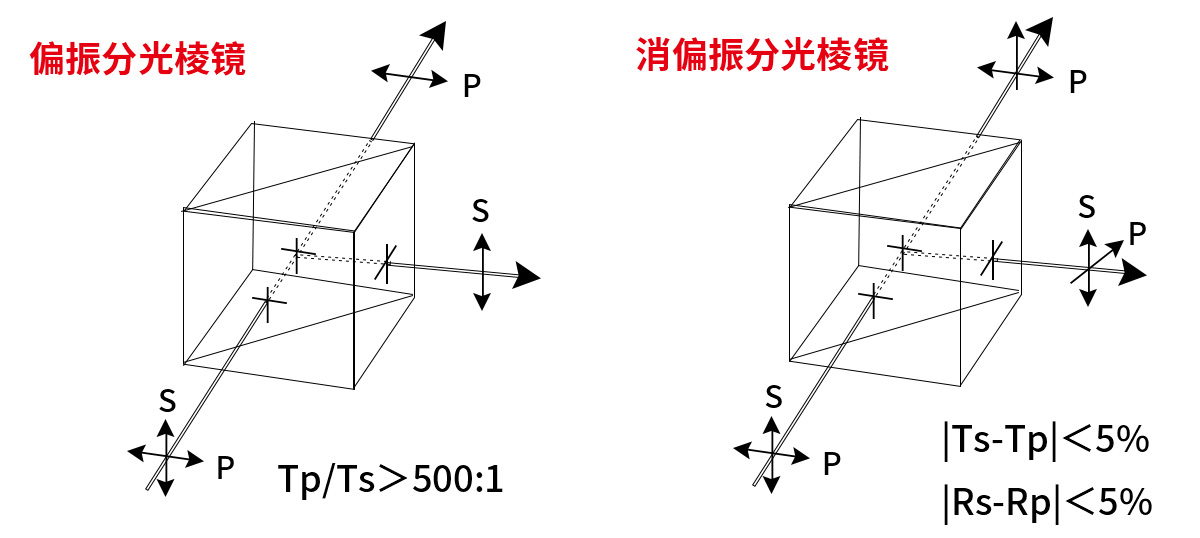

圖1：偏振分光棱鏡;??圖2:消偏振分光棱鏡;

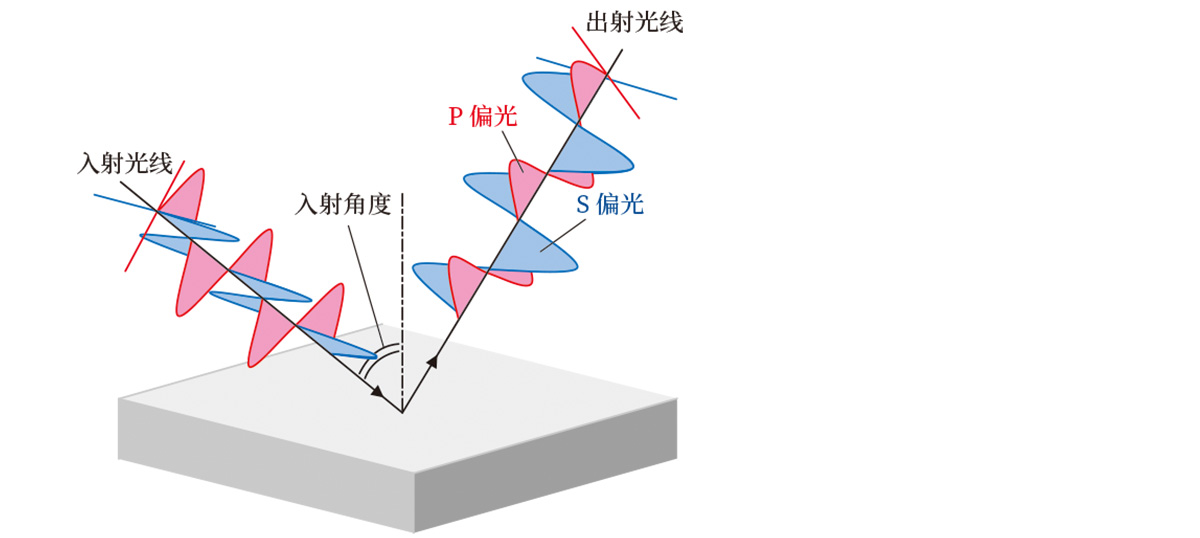

當光線斜入射到玻璃表面時, 其反射率會隨入射光線的偏光方向而發生變化。在玻璃表面的法線和入射光束所構成的平面內振動的光波被稱為P偏光, 與P偏光正交方向振動的光波被稱為S偏光。其他方向的偏振狀態可以認為是不同比例的P偏光和S偏光合成的結果。
P偏光和S偏光的反射率由入射角度和玻璃的折射率所決定，因?yàn)樗麄冏裱姆▌t不同,所以P偏光和S偏光的反射率也是不同的。?

-光學鍍膜基本原理

? ? ?? 光學薄膜技術一般用來控制基板對入射光束的反射率和透過率, 鍍膜是用物理或化學的方法在材料表面鍍上一層透明的電解質膜, 或鍍一層金屬膜。目的是改變材料表面的反射和透射特性，以滿足不同的需要。為了消除光學零件表面的反射損失, 提高成像質量，涂鍍一層或多層透明介質膜, 稱為增透膜或減反射膜。隨著激光技術的發展，對膜層的反射率和透過率有不同的要求，促進了多層高反射膜和寬帶增透膜的發展。為各種應用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉濾光片等。??
光學元件表面鍍膜后，光在膜層層上多次反射和透射，形成多光束干涉, 控制膜層的折射率和厚度，可以得到不同的強度分布，這是干涉鍍膜的基本原理。

（1）把白色光源或LED光源等的非偏振光相等地分束為透過光和反射光的立方體型的半反射鏡 ; 和直線偏光的偏光方向無關,反射光和透過光的分束比( 1:１)保持不變。

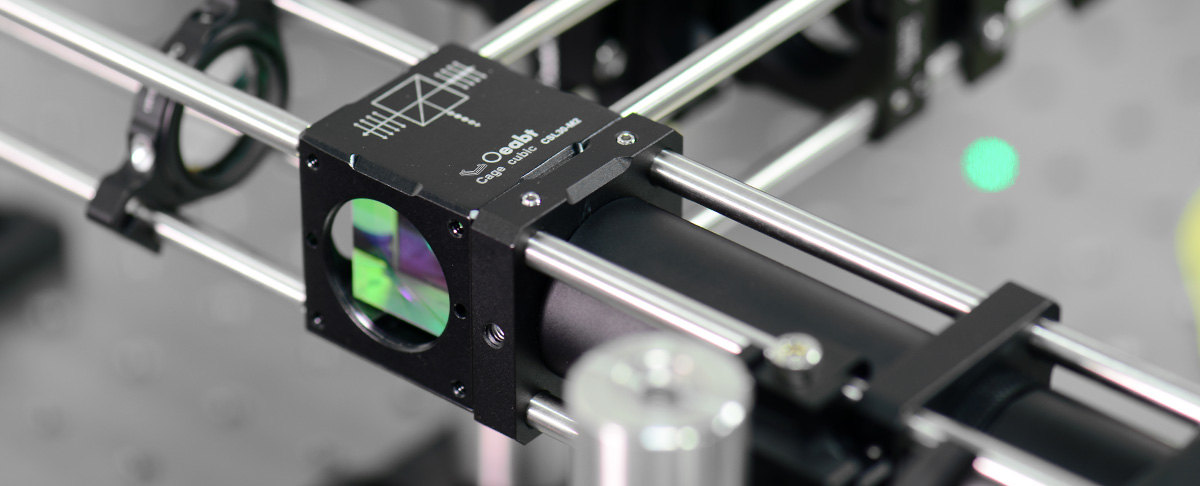

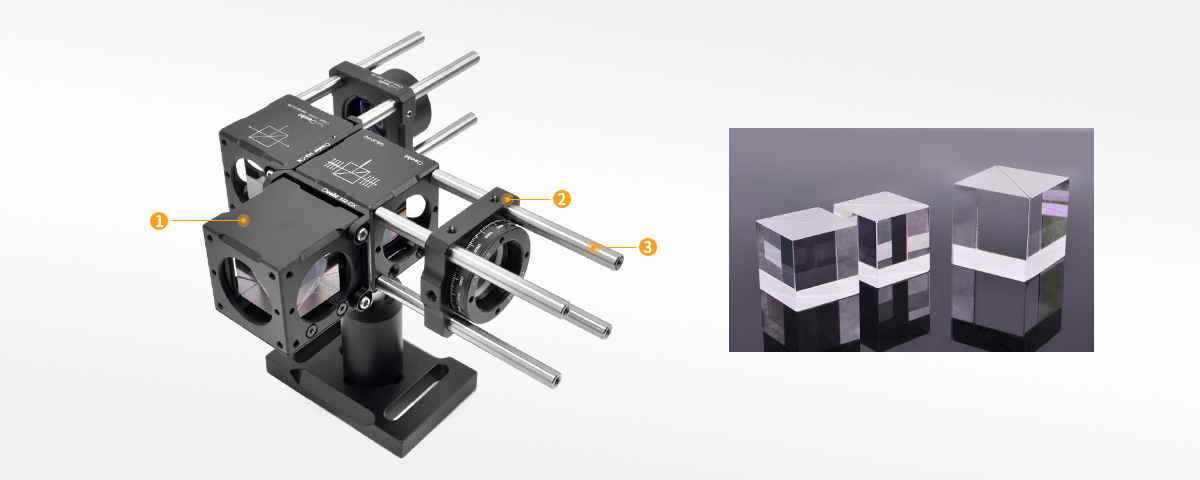

（2）30mm籠式立方體里預裝載了棱鏡；

???CSL30-M2 30mm籠式立方體點擊購買 >	???CRD-25 30mm籠式旋轉安裝架點擊購買 >
???PCM-S系列 ?6mm籠式支桿點擊購買 >

? ? ? ?廣泛應用于圖像科學、激光測量等領域。分光鏡是一個可以將一束光分成兩束光的光學裝置，是光學干涉儀中間的重要零件。在其最常見的形式-立方體中。與分光片相比，分光棱鏡的反射及透射光光程是相等的。在透光時，分光棱鏡沒有光線偏移造成的影響，所以不會存在光束平移、鬼像以及干涉的困擾。用于分光及成像。45°角入射時無需長時間校準。

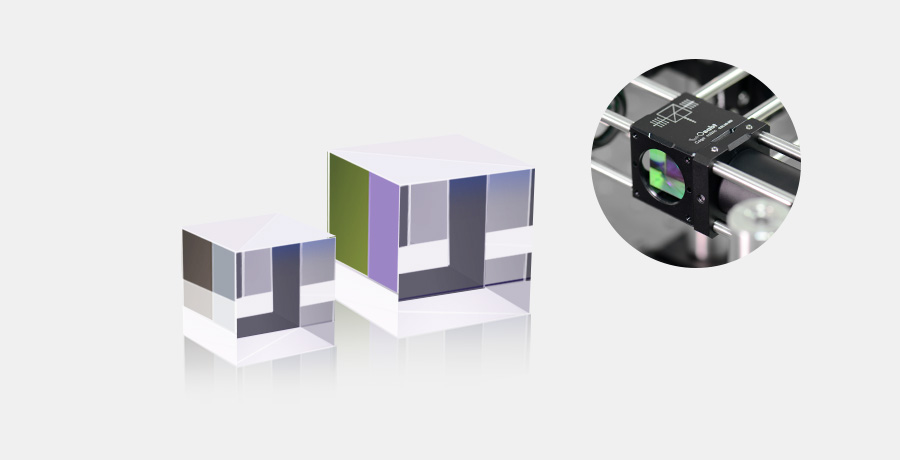

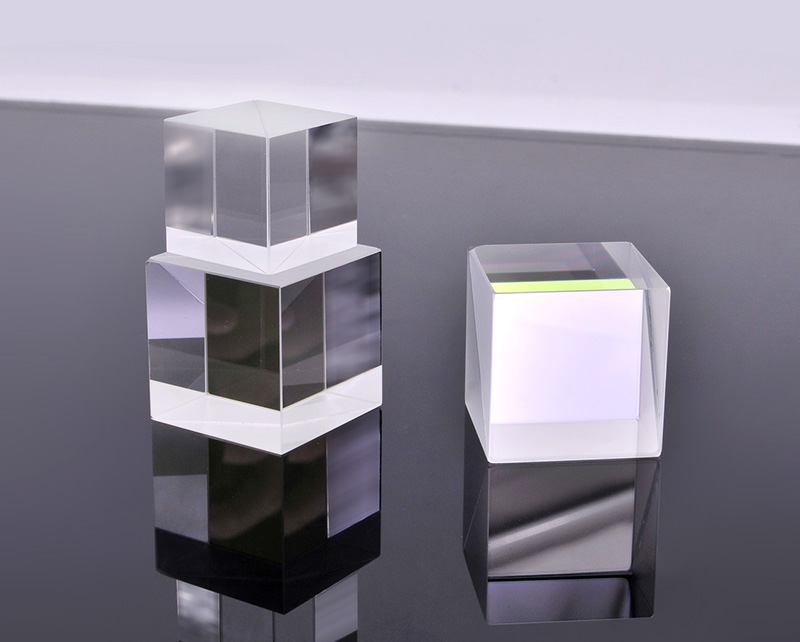

CSMH系列寬帶非偏光分光棱鏡

? 適用寬帶波長：300-1100nm；

? 和直線偏光的偏光方向無關，反射光和透過光的分束比（１：１）保持不變；

? 有20mm和25mm規格可選，有鍍膜款、無鍍膜款；

分光鏡是一個可以將一束光分成兩束光的光學裝置，是光學干涉儀中間的重要零件。在其最常見的形式-立方體中。廣泛應用于圖像科學、激光測量等領域。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSMH-25.4-M

規格：邊長25.4mm,400-700nm

工程圖：點擊下載

對比：

單價：￥480

發貨日期：當天

購物車：

CSMH-25.4-M 寬帶非偏光分光棱鏡【鍍膜】

產品描述

反射:透過1:1;
適用波長:400-700;
透過率:90%
型號： CSMH-25.4-MNIR

規格：邊長25.4mm,700-1355nm

工程圖：點擊下載

對比：

單價：￥480

發貨日期：當天

購物車：

CSMH-25.4-MNIR 寬帶非偏光分光棱鏡【鍍膜】

產品描述

反射:透過1:1;
適用波長:700-1355nm;
透過率:90%

寬帶非偏光分光棱鏡
型號	參數
CSMH-20-P \|?無鍍膜202020mm; 波長:300-1100nm;?透過率:80%;
CSMH-20-M \|?鍍防反射膜202020mm; 波長:400-700nm; 透過率:90%;
CSMH-25-P \|?無鍍膜252525mm; 波長:300-1100nm; 透過率:80%;
CSMH-25.4-M \|?鍍防反射膜25.425.425.4mm; 波長:400-700nm; 透過率:90%;
CSMH-25.4-MNIR \| 鍍防反射膜25.425.425.4mm; 波長:700-1355nm; 透過率:90%;
