? 大面陣1/1.8吋CMOS傳感器，分辨率1600*1200，有效像素192萬；
? 4.5*4.5μm像素大小；
? 即插即用的USB3.0通信接口，計算機無需添加額外的采集卡；
? 低功耗，無需額外供電；
? 兼容連續激光與脈沖激光的光束輪廓連續采集；
? 脈沖采集可由外部TTL脈沖異步信號觸發；
? 可輸出“通過/失效”信號（TTL脈沖），當激光束發生偏轉、形變、散焦等異常時，軟件可輸出報警信號至警燈、警鈴。實現工業現場的在線監測功能；
? 1000：1高信噪比，10位AD轉換精度，有效采集更豐富的細節；

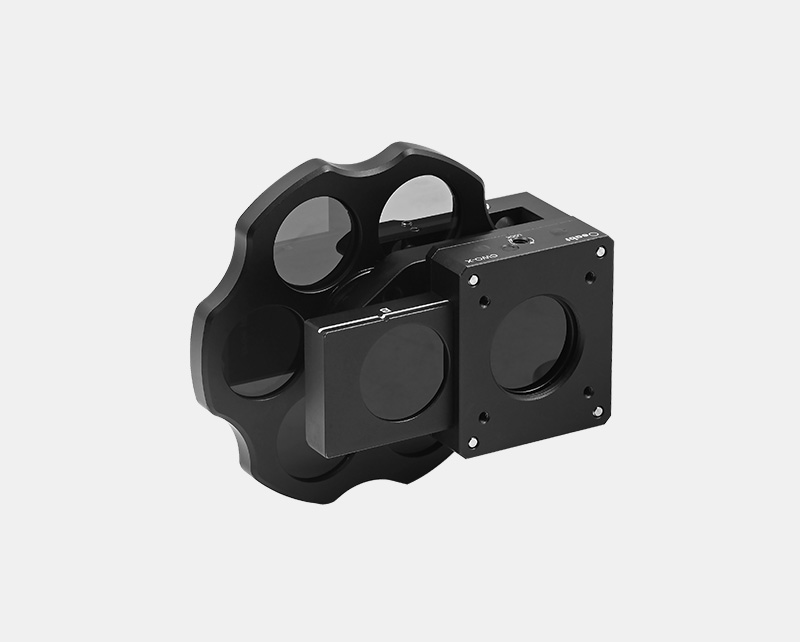

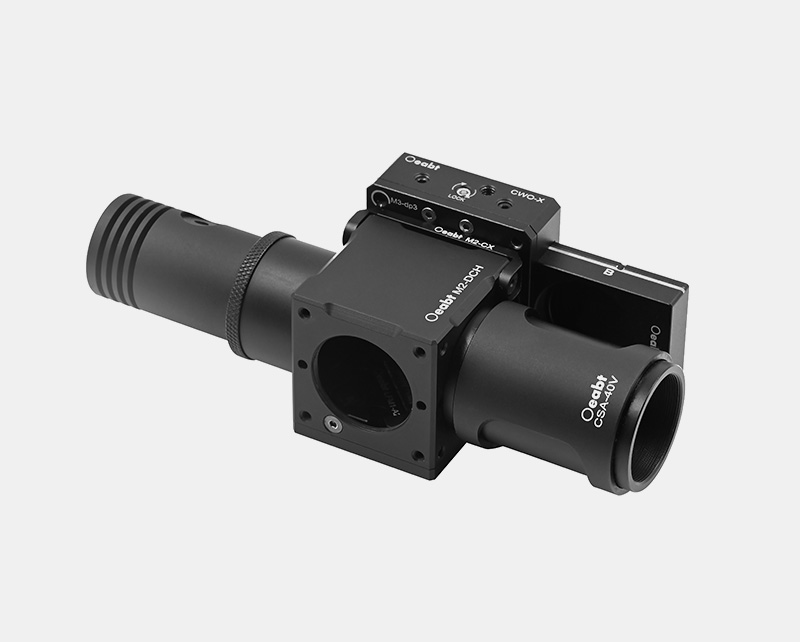

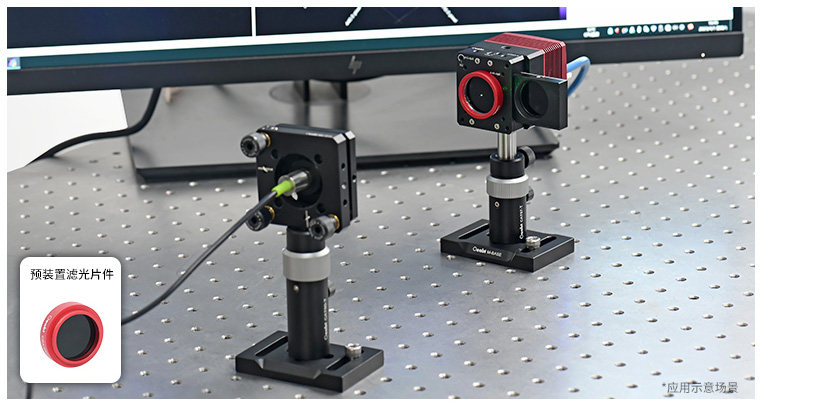

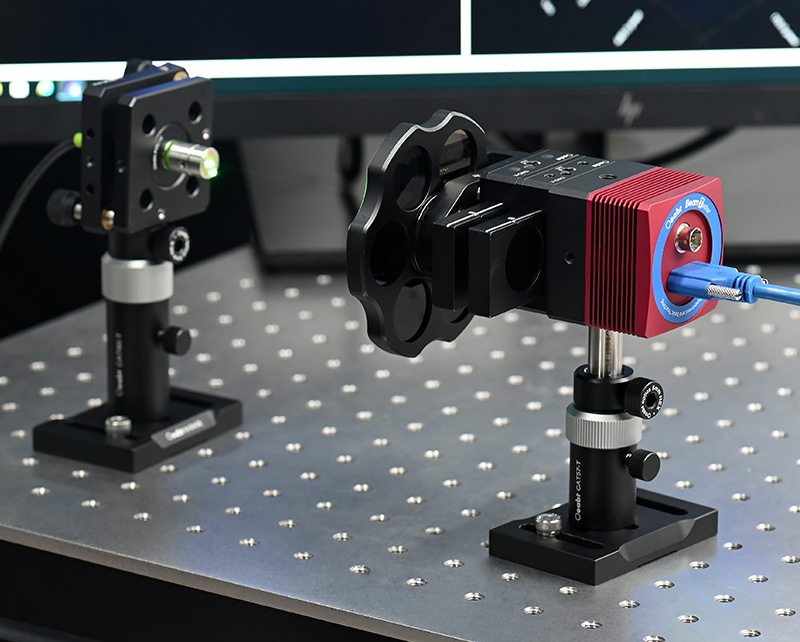

? 采用Oeabt ?專利產品濾鏡支架，可實現1/10~1/100，1000倍率的衰減，為對應高功率激光檢測，還有分光裝置可供選擇；

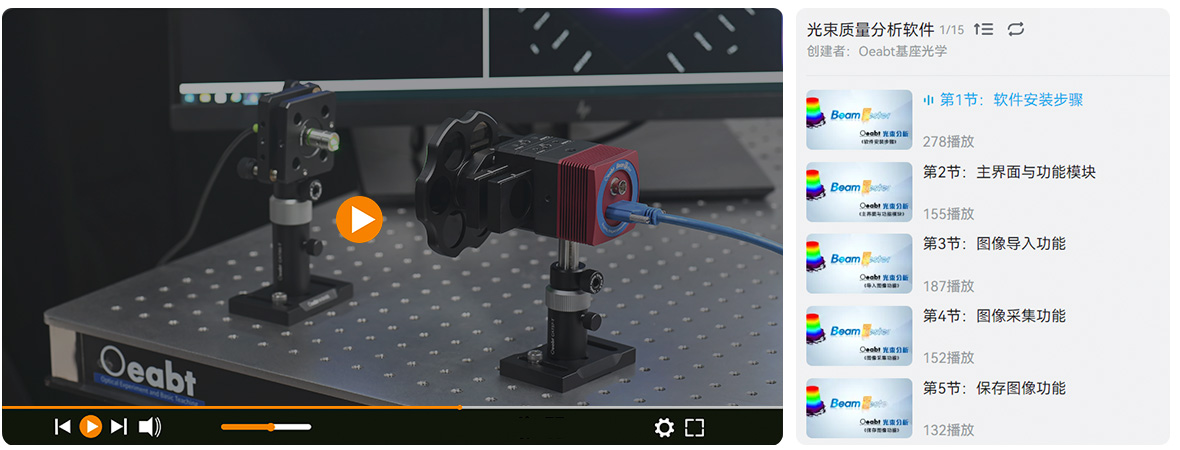

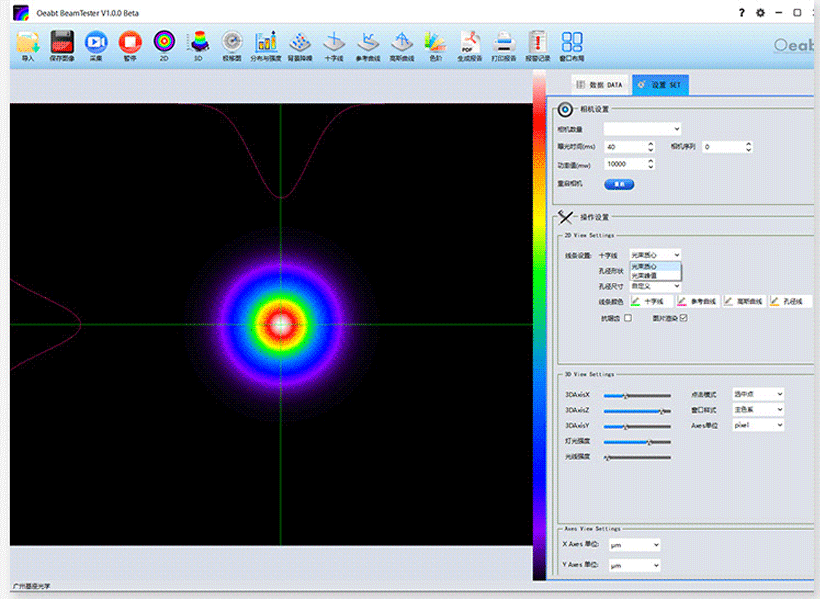

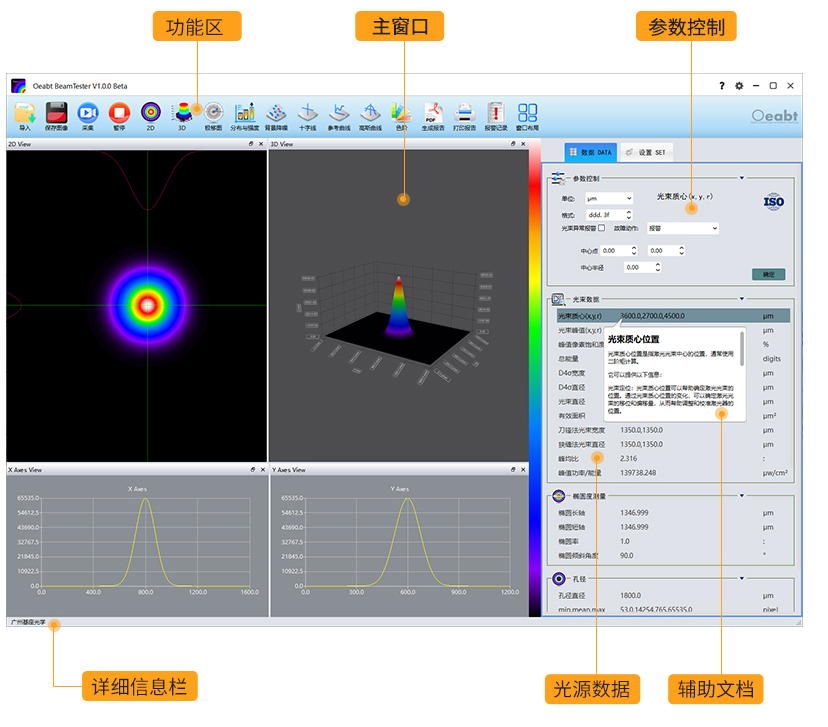

? 配合基座光學BeamTester? ( 光策) 軟件系統，可實現豐富的光束質量分析功能；

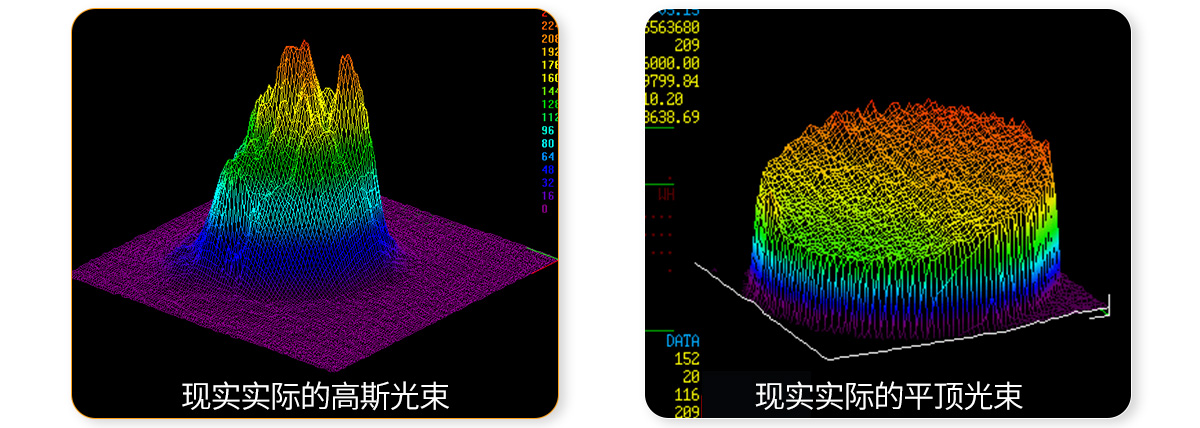

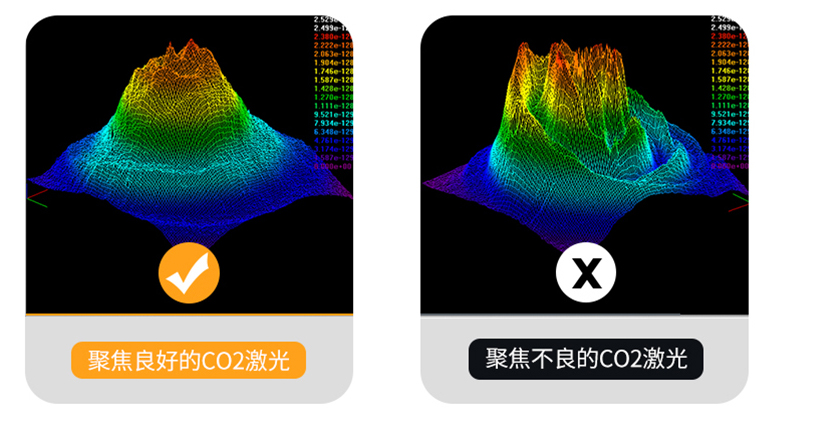

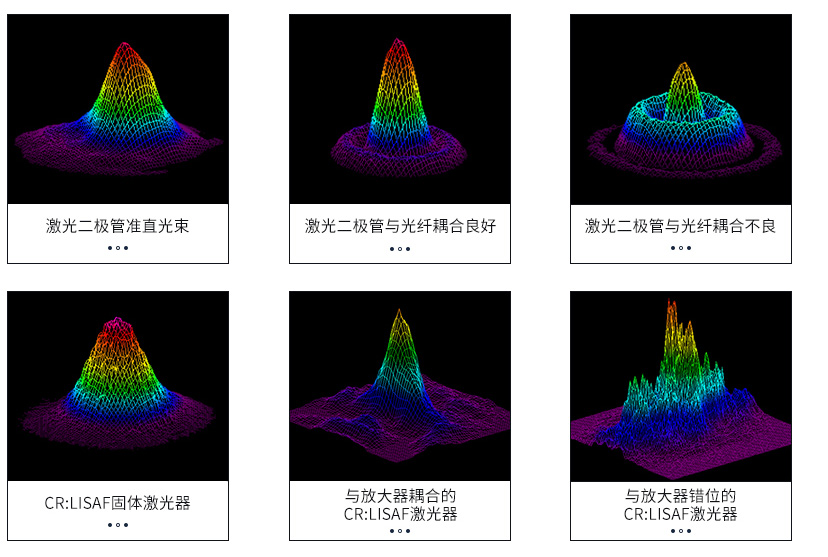

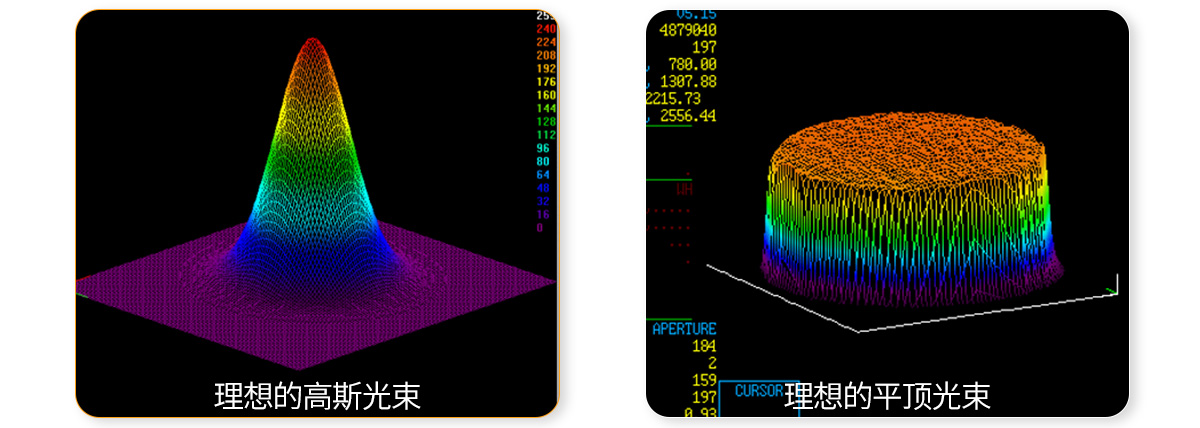

分析激光光束是對其功率或能量測量的一種補充，它提供了非常有用的附加信息，如空間能量或強度分布、光束寬度、質心、橢圓度和方向，這可以幫助您確定您的激光系統是否在理想狀態下運行。BeamTester? 光束質量分析軟件采用科研級相機采集光束的截面圖像，再結合計算機輔助運算，對光束的匯聚性、能量的分布狀態、光束直徑和寬度等二十余項指標進行量化評測。經量化后的指標可生成和輸出統計報告，結合光束截面的形態影像等要素。用戶可以快速、準確的評價激光或其他光源光束的質量水平。
| 項目 | 參數 | 備注 |
|
傳感器類型 |
?CMOS |
|
|
傳感器分辨率 |
1600x1200 像素 |
|
|
傳感器有效區域 |
7.2x5.3mm（1/1.8吋） |
|
|
光譜范圍 |
300-1100nm |
配合衰減片后400-1100nm |
|
衰減片 |
低失真中性衰減片 |
可疊加、拆卸 |
|
衰減片材質 |
NG10玻璃OD=2.3 |
|
|
通訊接口 |
USB3.0 |
兼容USB2.0 |
|
采集模式 |
脈沖和連續激光 |
|
|
脈沖激光觸發模式 |
TTL觸發信號輸入 |
|
|
最高觸發頻率 |
100Hz |
不平均相鄰脈沖 |
|
實時視頻最高幀率 |
60FPS |
|
|
采集和計算最高幀率 |
25FPS |
|
|
連續波飽和度@ 633 nm |
40mW/cm2（衰減后） |
16uW/cm2（未衰減） |
|
連續波飽和度@ 1064 nm |
|
|
|
USB連接器形式 |
micro USB 3.1 GEN1 |
|
|
數字IO連接器形式 |
6-Pin航空插座 |
|
|
體積 |
50.0*50.0*44.6mm |
|
|
質量 |
219.4g |
|

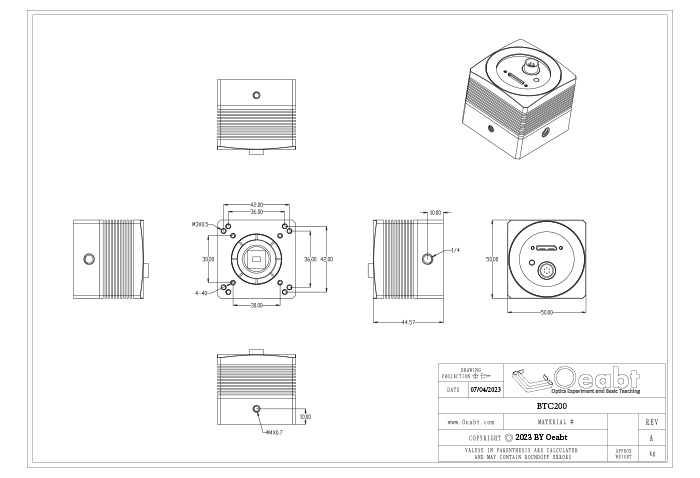

BTC200 工程圖下載
