參數規格技術說明組裝應用舉例工程圖下載

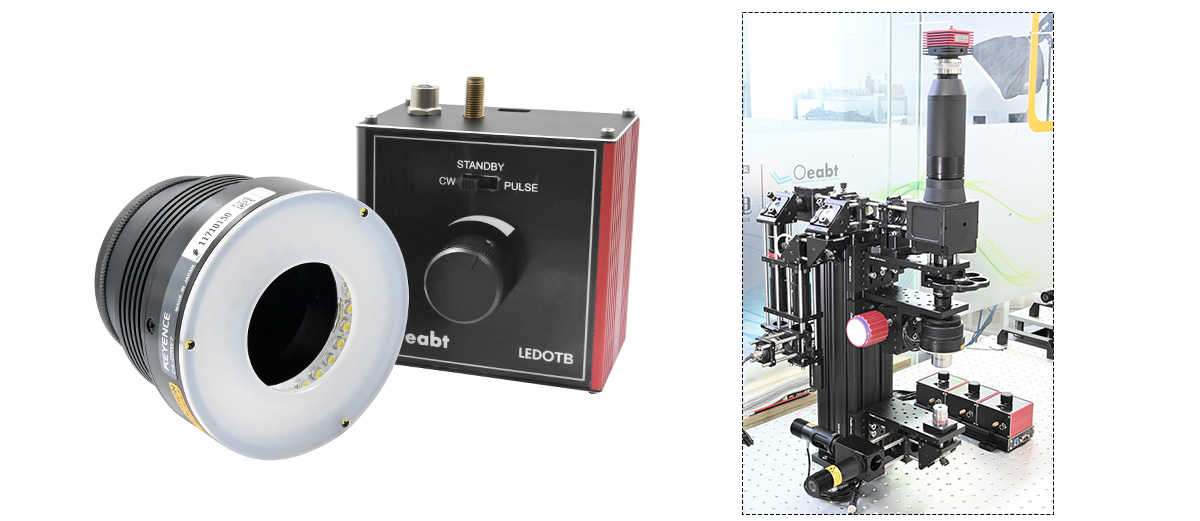

產品說明

? 高密度LED陳列，環型光360度照射，高亮度；

? 結構緊湊設計，節省安裝空間；

? 獨特的散熱構造，提高光源穩定性；

? 光源與控制器分體式設計，采用模擬電路，帶有短路保護功能；

? 支持外部觸發信號同步控制和頻閃照明亮度無級調整；

? 搭配LEDOTB調光控制器，支持單通道LED光源的光強調整；

ARLED轉接件用于將帶M3螺孔的LED環形燈安裝到使用SM螺紋組件的光學組件，套件內的CSA2-0.5套筒為可拆卸部件使用，便于調整升降轉接件的整體高度。

型號	ARLED
規格	?64.0*50mm
可安裝	相對M3螺孔間距在35、40、54mm的環形光源
中心孔徑	SM1（1.035”-40）外螺紋、RMS（0.8 ”-36）內螺紋
螺孔類型	M3*12處（沉頭孔）
重量	116.7g
材質	7075鋁合金

型號	LED-RL-MAX
規格	?70*70.2mm
LED顏色	白光
針腳接口	3PIN2針
消耗功率	7.7W
輸入電壓	12V DC
螺孔類型	SM1（1.035”-40）外螺紋
重量	175.6g
材質	7075鋁合金

LED調光控制器
外殼尺寸	76.074.047.0mm
最大閃光頻率	10kHz
最小頻閃脈沖寬度	50μs
頻閃開關時間	＜25μs
工作溫度	0-40° C
儲存溫13度	-40-70°℃
輸入電壓	12V 穩壓直流
最大LED正向電壓	LEDOTB-700: 12V DC
最大LED正向電壓	LEDOTB-1000: 12V DC
最大輸出電流	LEDOTB-700: 700mA
最大輸出電流	LEDOTB-1000:1000mA
重量	175g

示意圖

通用參數

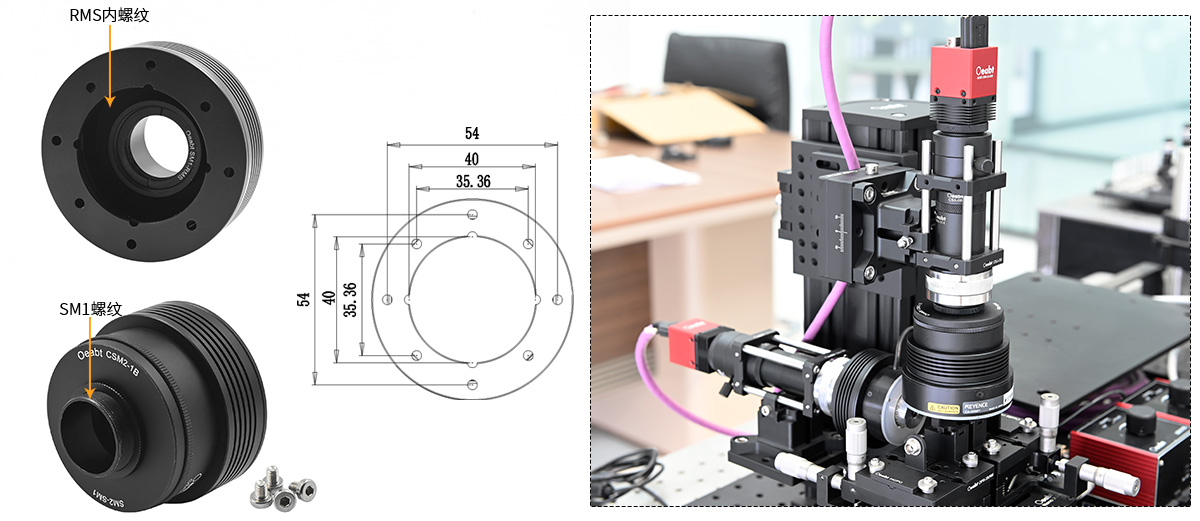

（1）ARLED轉接件用于將帶M3螺孔的LED環形燈安裝到使用SM螺紋組件的光學組件，套件內的CSA2-0.5套筒為可拆卸部件使用，便于調整升降轉接件的整體高度。兼容兩個相對的螺孔間距在40mm、50mm、53mm的環形光源，利用隨附的4顆M3螺絲將轉接件與之固定。中心帶有RMS（0.8?”-36）內螺紋，兼容轉接物鏡的安裝。

（2）LED-RL-MAX4K環形光源作預裝置套件出售（光源搭配控制器使用，需單獨購買）。燈具有高亮度光源、發光穩定、散熱性能好、燈光柔和自然無頻閃、安裝方便等優點。可以為顯微照明提供均一的亮度，是體式顯微鏡、單筒視頻顯微鏡等光學儀器及檢測儀器設備使用的理想色彩光源。

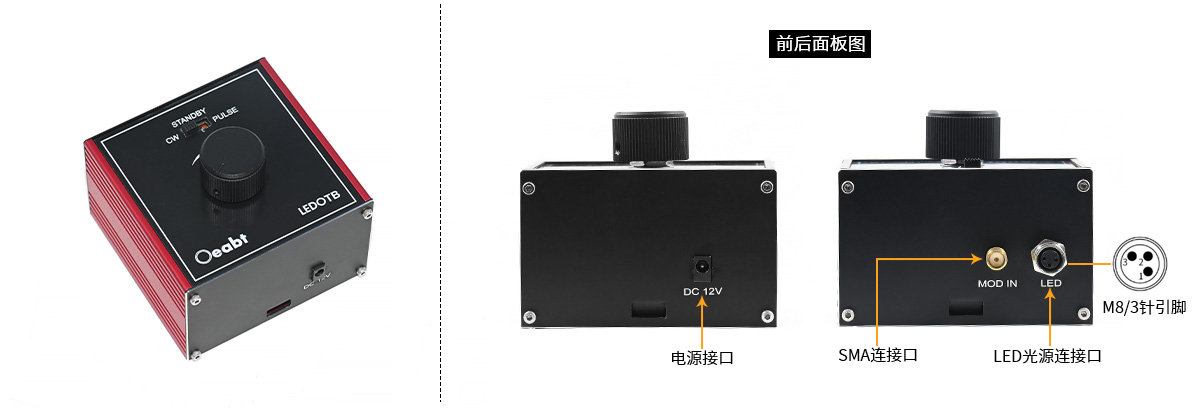

（3）LEDOTB控制器是對光纖耦合LED光源，進行光強度調節的緊湊型控制器。能夠以最大700-1000mA電流驅動LED。用戶只需操作一個集成了開關功能的電位器旋鈕，即可對LED光源進行無級調光。本控制器支持連續恒流驅動模式(CW)和脈沖模式(PULSE 通過SMA 5V TTL信號輸入)。LEDOTB為您的CCD相機曝光輔助、數字顯微成像系統帶來穩定可靠的光源支持。

電源電壓和電流要求
電源	最低電壓	最高電壓	最大額定電流
DC 12V	+11.5V	+12.5V	1A

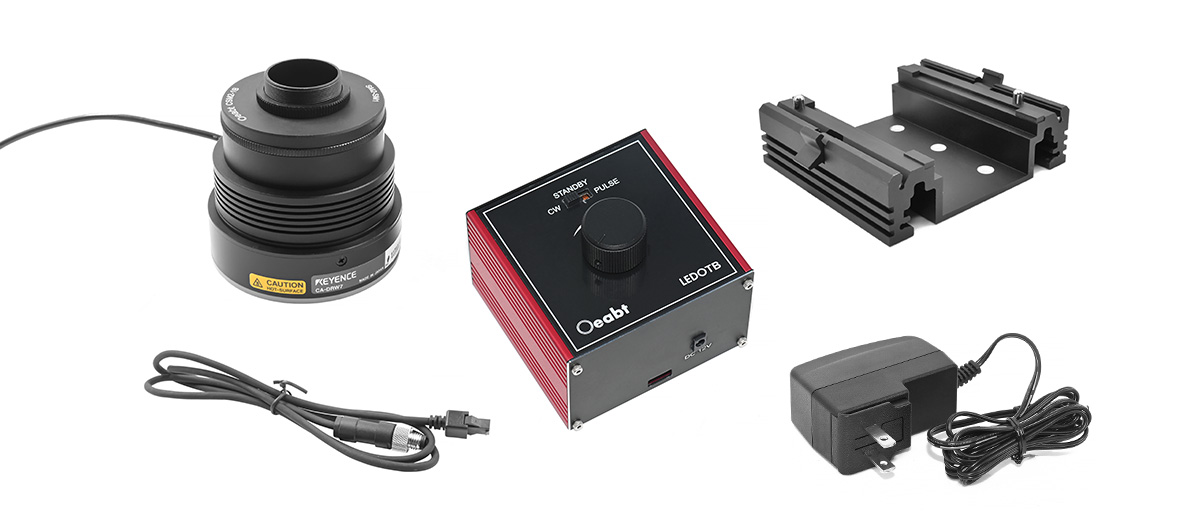

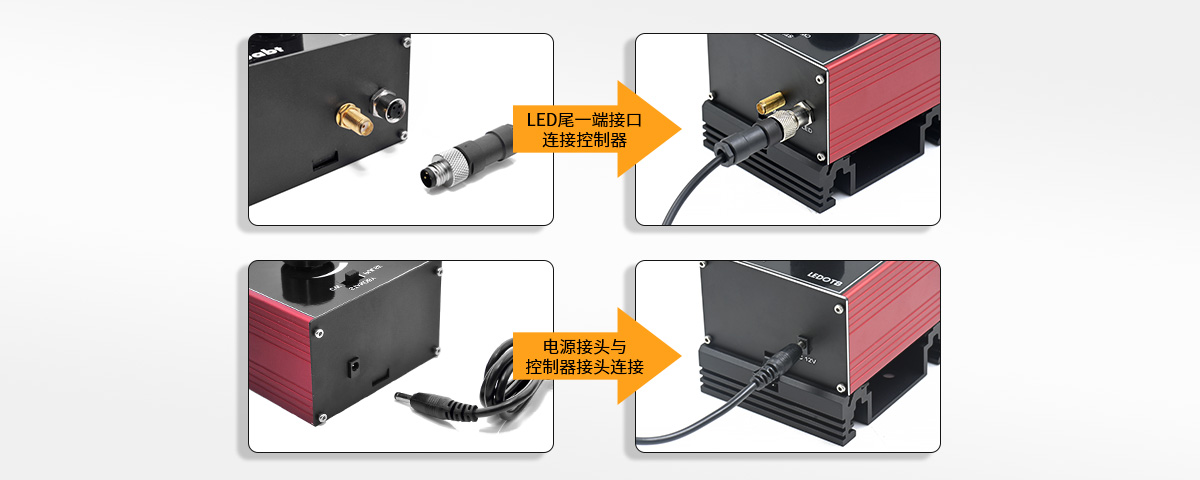

整套包含:單個LED環形光源+LED調光控制器+3PIN2針轉SMA連接線+固定座+電源適配器；

環形光源包含:單個LED環形光源+3PIN2針轉SMA連接線；

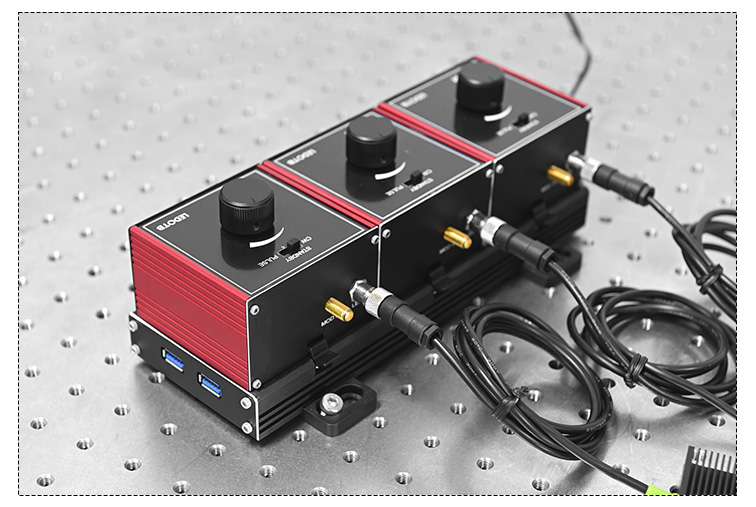

（4）KCH-A系列通訊總線與電源集線器專為Oscam Vision?系列C模塊控制器的操作而設計它們簡化了電纜管理、電源鏈路和多臺USB設備間的通訊問題。其包括一個薄型基板式托架，其上表面有數個板間連接座，可集裝2/3/4個C模塊控制器。它包含標準的USB3.0集線器電路，而且能僅用單根電源線為最多4臺控制器供電，以及提供通訊。

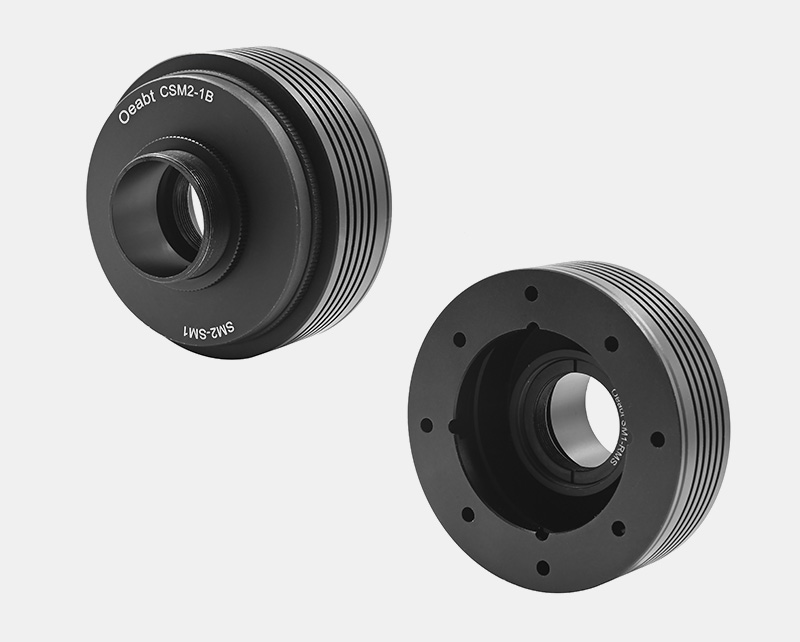

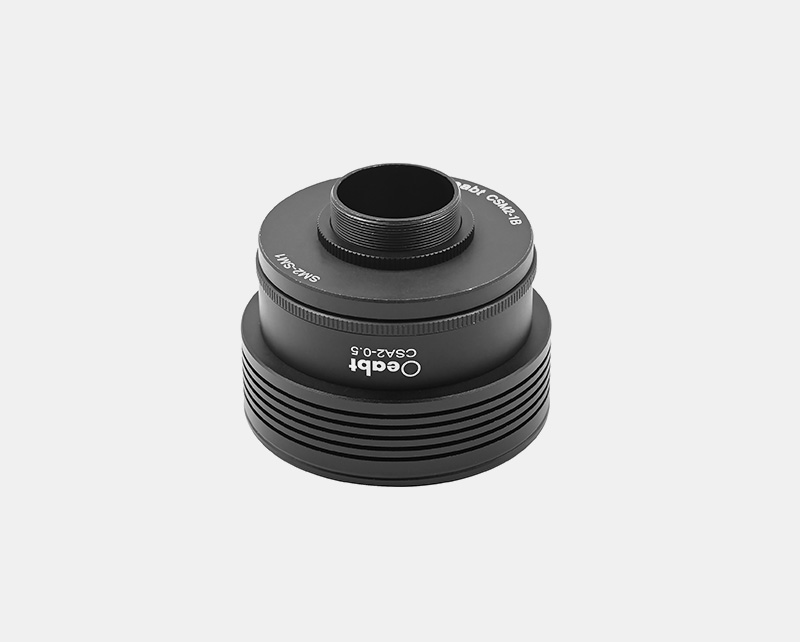

ARLED 環形光源轉接件

? 將LED環形燈擴展接合到Oscam Vision?系列產品構造的顯微鏡系統中；

? 可將常規環形光源連接到落射照明模塊，以兼容籠式系統或透鏡套筒；

? SM1（1.035”-40）外螺紋；

? RMS（0.8 ”-36）內螺紋，兼容轉接物鏡；

? 兼容兩個相對的螺孔間距在35mm、40mm、54mm的LED環形燈；

型號

規格

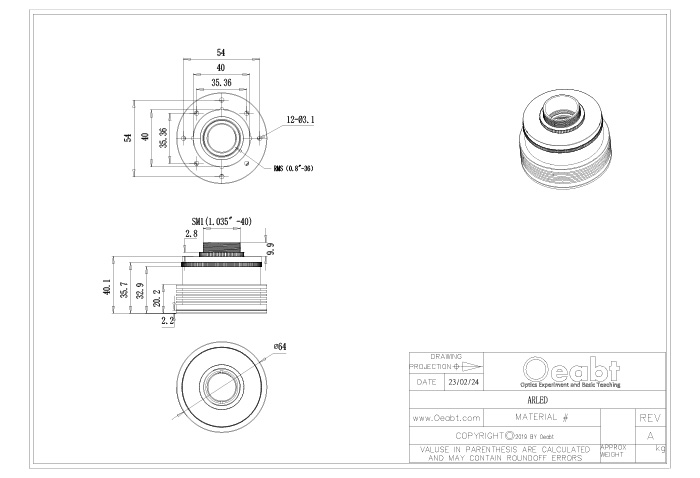

工程圖

對比

單價

發貨日期

購物車

型號： ARLED

規格： ?64.0*50mm

工程圖：點擊下載

對比：

單價：￥764

發貨日期：當天

購物車：

ARLED 環形光源轉接件

規格

?64.0*50mm
安裝孔直徑

M3*12處（沉頭孔）
材質

7075鋁合金
重量

116.7g
螺紋類型

SM1（1.035”-40）外螺紋、RMS（0.8 ”-36）內螺紋
產品描述

可安裝相對M3螺孔間距在35、40、54mm的環形光源；

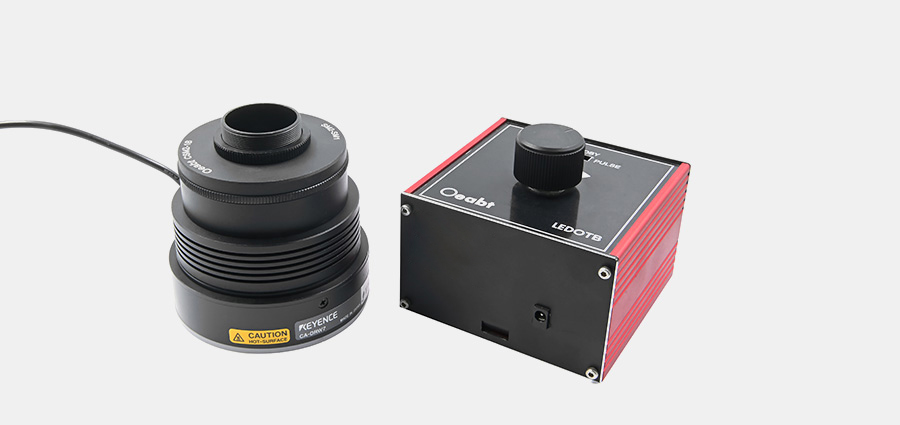

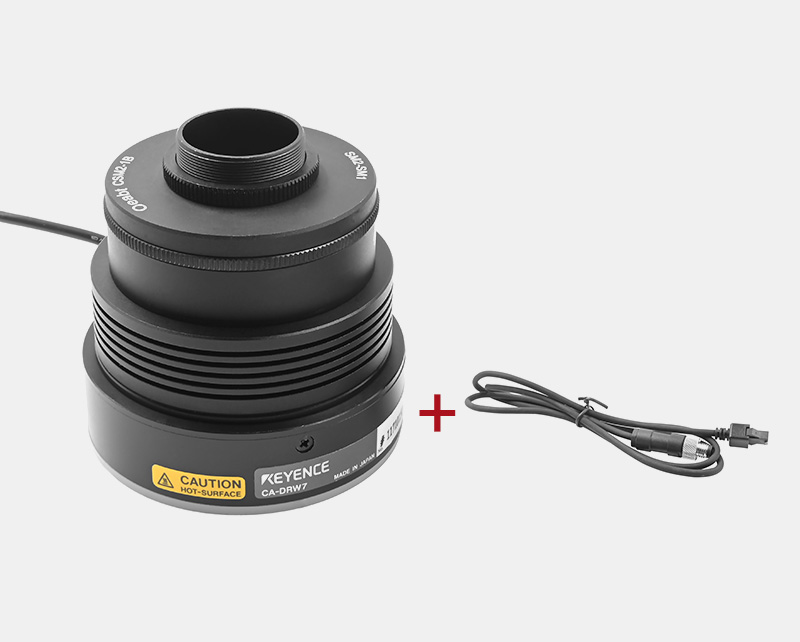

LED-RL-MAX4K 環形光源

? 高密度LED陳列，環型光360度照射，高亮度；

? 結構緊湊設計，節省安裝空間；

? 獨特的散熱構造，提高光源穩定性；

? 光源與控制器分體式設計，采用模擬電路，帶有短路保護功能；

? 支持外部觸發信號同步控制和頻閃照明亮度無級調整；

? 搭配LEDOTB調光控制器，支持單通道LED光源的光強調整；

環形光源作預裝置套件出售（光源搭配控制器使用，需單獨購買）。燈具有高亮度光源、發光穩定、散熱性能好、燈光柔和自然無頻閃、安裝方便等優點。

型號

規格

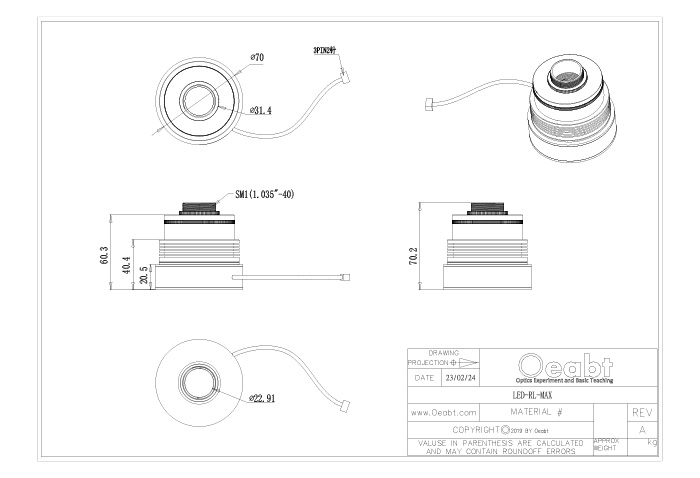

工程圖

對比

單價

發貨日期

購物車

型號： LED-RL-MAX4K

規格： ?70*70.2mm

工程圖：點擊下載

對比：

單價：￥1666

發貨日期：當天

購物車：

LED-RL-MAX4K 環形光源

規格

?70*70.2mm
安裝孔直徑

/
材質

7075鋁合金
重量

175.6g
螺紋類型

SM1（1.035”-40）外螺紋
產品描述

包含：單個LED環形光源+3PIN2針轉SMA連接線；
LED顏色：白色；
針腳接口：3PIN2針；
消耗功率：7.7W；
輸入電壓：12V DC；

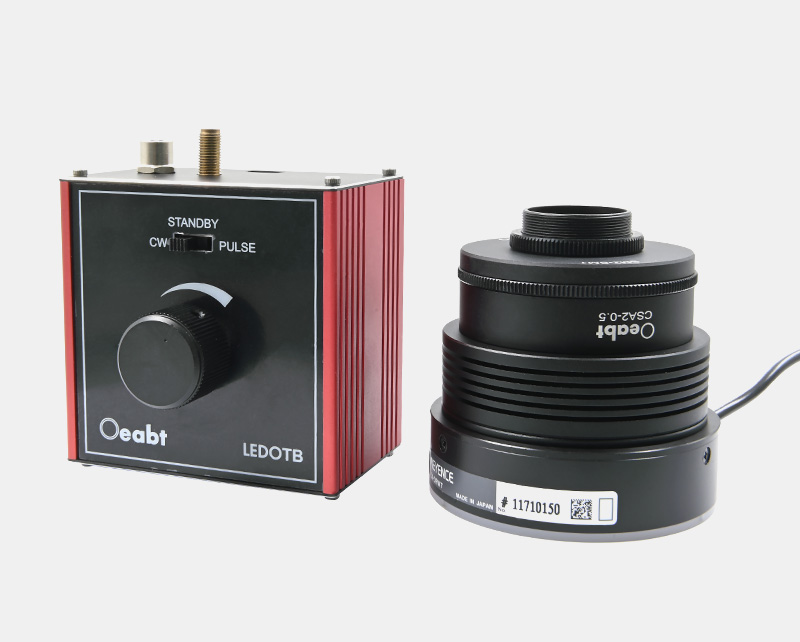

LED 預裝置套件

? 對經過準直的實驗LED光源，進行光強度調節的緊湊型控制器；

? 單一旋鈕操作的易用型LED調光控制器支持；

? 連續恒流驅動和脈沖電流調整雙模式；

? 體積小巧，支持與LED-RL-MAX4K環形光源快速集裝；

? 可外接0-5V TTL信號進行脈寬和頻率調整；

LEDOTB控制器是對LED環形光源進行光強度調節的緊湊型控制器。能夠以最大700-1000mA電流驅動LED。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： LED-RL-MAX+LEDOTB-700

規格：環形光源+700mA控制器

工程圖：點擊下載

對比：

單價：￥2445

發貨日期：缺貨勿拍

購物車：

LED環形光+700mA調光控制器

規格

LED-RL-MAX+700mA控制器
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

LED光源需搭配LED調光控制器使用
型號： LED-RL-MAX+LEDOTB-1000

規格：環形光源+1000mA控制器

工程圖：點擊下載

對比：

單價：￥2600

發貨日期：當天

購物車：

LED環形光+1000mA調光控制器

規格

LED-RL-MAX+1000mA控制器
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

LED光源需搭配LED調光控制器使用
