參數規格技術說明組裝應用舉例 3D模型下載

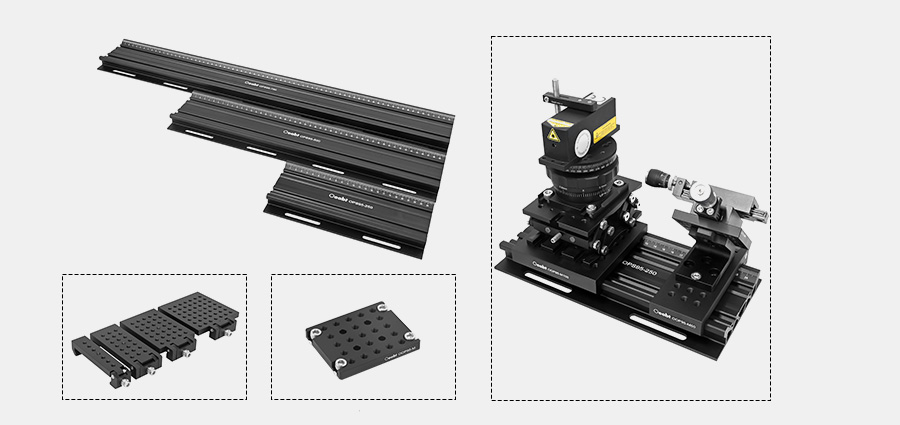

產品說明

? 外翼構成燕尾安裝面，用于95mm構造導軌；

? 沉頭孔槽，用于固定到光學平臺；

? 導軌長度250-750mm可選；

? 刻有刻度范圍，分度增量為1mm；

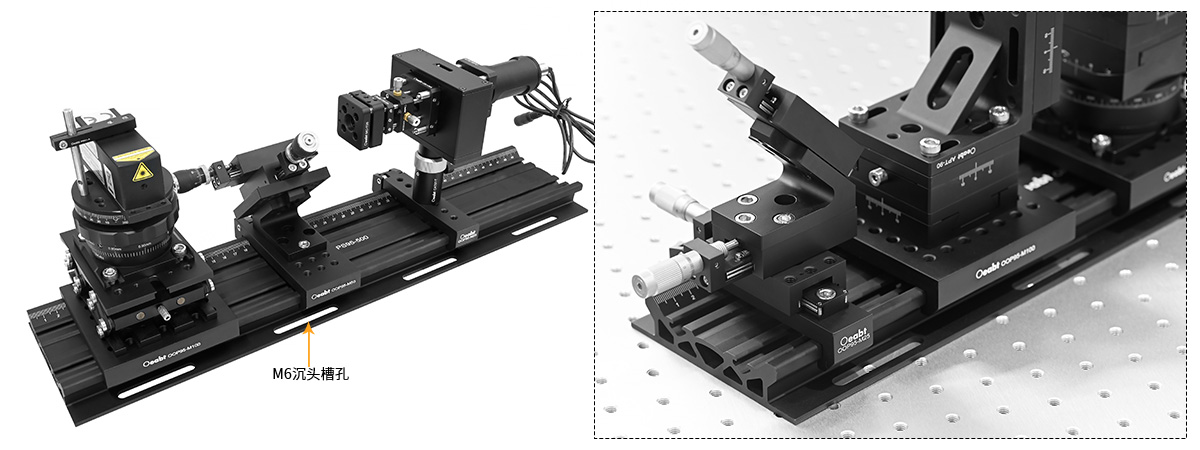

95mm的單面導軌與我們的OPH95系列四面導軌有相同的安裝表面。導軌的每一邊包含多處的沉頭孔槽，可利用M6柱頭螺絲將導軌安裝在光學平臺上。

95mm重型導軌
型號	規格	重量	沉頭槽	材質
OPH95S-250	9525025.4mm	755.6g	M6，50.8mm*4處	7075鋁合金
OPH95S-500	9550025.4mm	1514.2g	M6，50.8mm*8處
OPH95S-750	9575025.4mm	2274.3g	M6，50.8mm*12處

導軌長度	公差數值
200-250mm	≤0.1mm
300-400mm	≤0.2mm
500-600mm	≤0.35mm
750-1000mm	≤0.5mm

示意圖

通用參數

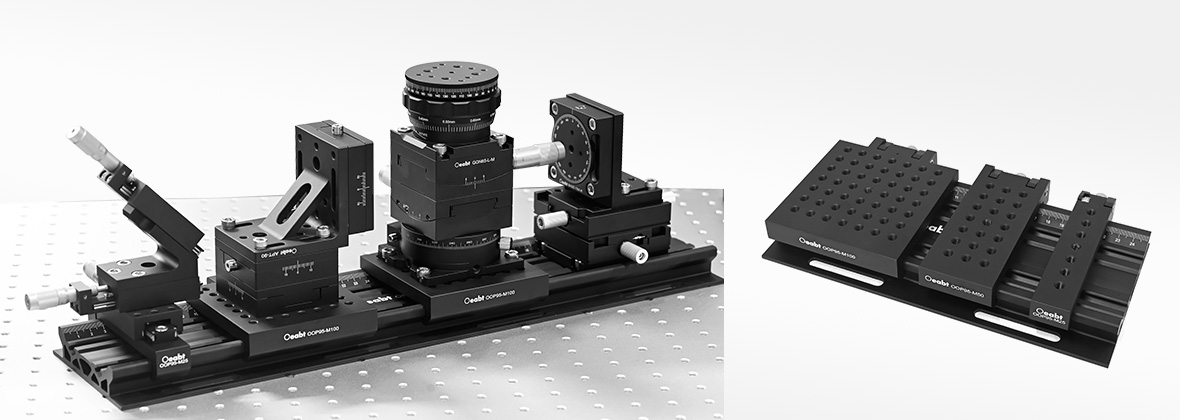

（1）95mm的單面導軌與我們的OPH95系列四面導軌有相同的安裝表面。導軌的每一邊包含多處的沉頭孔槽，可利用M6柱頭螺絲將導軌安裝在光學平臺上。精細的結構允許大規模的光學元件沿著導軌移動，同時保持出色的機械穩定性。

（2）導軌長度范圍從250-750mm可選，并且導軌安裝面上激光刻有刻度，分度增量1mm，用于精確、可重復的定位。兼容OOP95-M系列的導軌滑塊平臺，滑塊的安裝臺面帶有M6陣列的螺孔，為導軌和光學機械部件的安裝提供良好的兼容性。

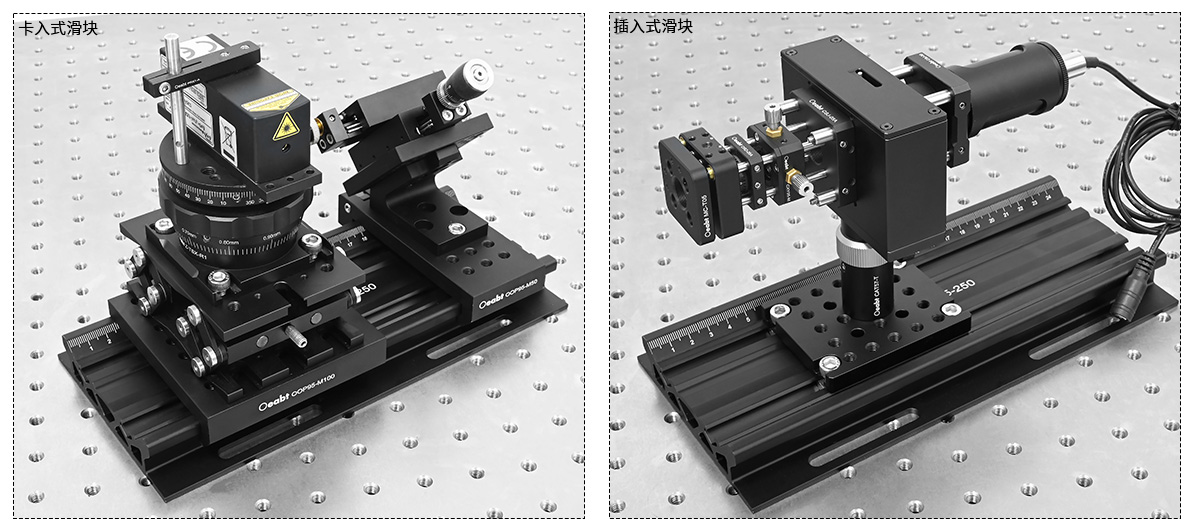

（3）卡入式導軌滑塊可以沿著導軌側面位置任意卡入或拆卸，并沿著導軌自由滑動。臺面寬度有25-100mm多種可選，通過擰緊側面安裝的M6鎖定螺絲固定位置。而插入式滑塊只能在導軌末端位置插入、拆卸使用，通過面板上的4個M6鎖定螺絲固定。

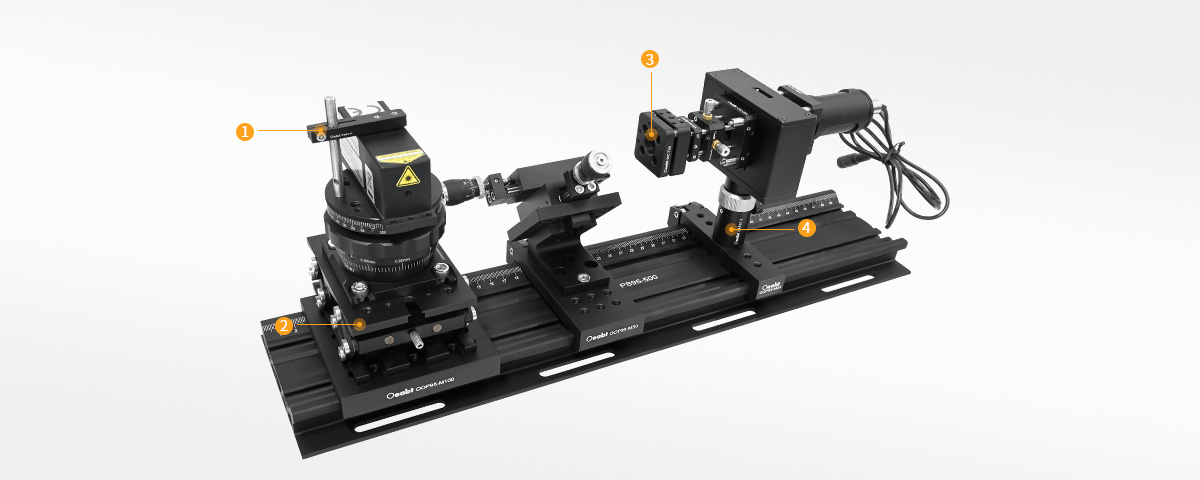

??PRK-A系列壓臂點擊購買>	??Z軸剪式升降臺 S/N0005 點擊購買>
??MC-T05 16mm籠式調整鏡架點擊購買>	??CAT系列伸縮式接桿支架點擊購買>

OPH95S STP文件

95mm重型單面導軌

? 外翼構成燕尾安裝面，用于95mm構造導軌；

? 沉頭孔槽，用于固定到光學平臺；

? 導軌長度250-750mm可選；

? 刻有刻度范圍，分度增量為1mm；

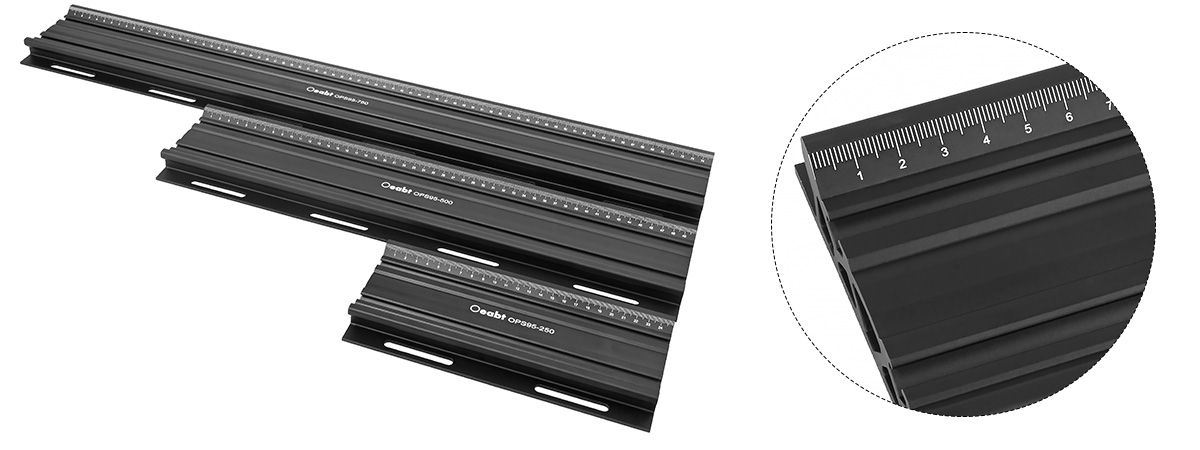

導軌長度范圍從250-750mm可選，并且導軌安裝面上激光刻有刻度，分度增量1mm，用于精確、可重復的定位。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPH95S-250

規格： 95*250*25.4mm

工程圖：點擊下載

對比：

單價：￥483

發貨日期：當天

購物車：

OPH95S-250 重型單面導軌

規格

95*250*25.4mm
安裝孔直徑

/
材質

7075鋁合金
重量

755.6g
螺紋類型

/
產品描述

M6螺孔，50.8mm沉頭槽*4處
型號： OPH95S-500

規格： 95*500*25.4mm

工程圖：點擊下載

對比：

單價：￥546

發貨日期：當天

購物車：

OPH95S-500 重型單面導軌

規格

95*500*25.4mm
安裝孔直徑

/
材質

7075鋁合金
重量

1514.2g
螺紋類型

/
產品描述

M6螺孔，50.8mm沉頭槽*8處
型號： OPH95S-750

規格： 95*750*25.4mm

工程圖：點擊下載

對比：

單價：￥641

發貨日期：當天

購物車：

OPH95S-750 重型單面導軌

規格

95*750*25.4mm
安裝孔直徑

/
材質

7075鋁合金
重量

2274.3g
螺紋類型

/
產品描述

M6螺孔，50.8mm沉頭槽*12處

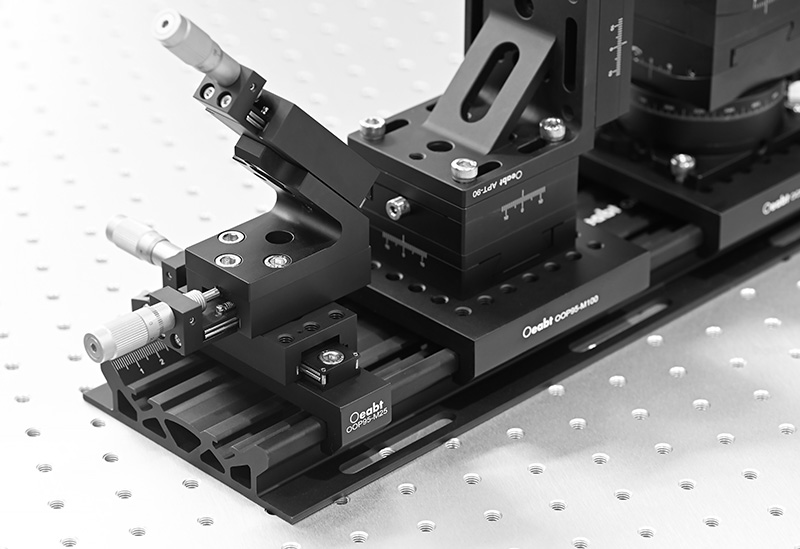

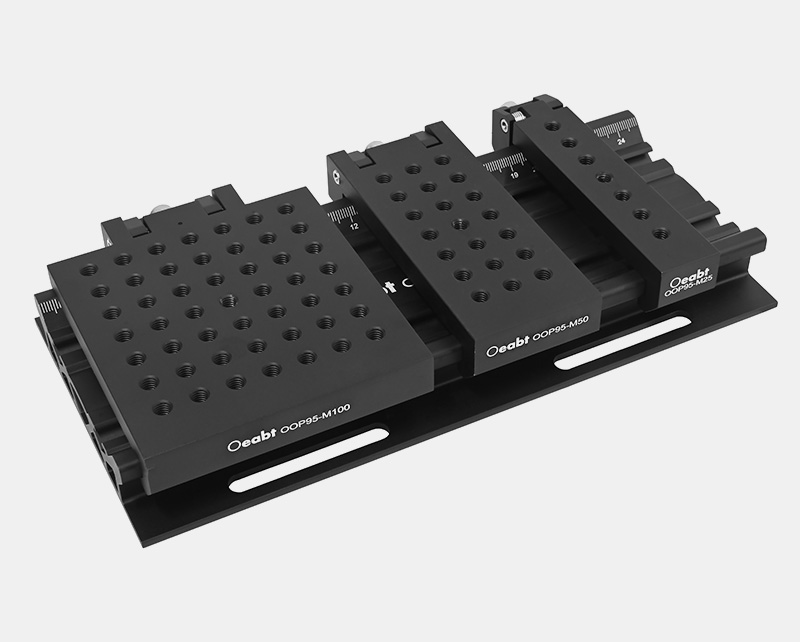

95mm卡入式導軌滑塊

? M6螺孔陣列，孔間距12.5mm；

? 可以在95mm導軌的任意位置卡入、拆卸；

? 手?jǐn)Q螺絲可鎖定在導軌上滑動的位置；

? 滑塊寬度25-100mm可選；

卡入式導軌滑塊可以沿著導軌側面位置任意卡入或拆卸，并沿著導軌自由滑動。而插入式滑塊只能在導軌末端位置插入、拆卸使用，通過面板上的4個M6鎖定螺絲固定。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OOP95-M25

規格： 130*25*24mm

工程圖：點擊下載

對比：

單價：￥259

發貨日期：當天

購物車：

OOP95-M25 卡入式導軌滑塊

規格

130*25*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

101.7g
螺紋類型

/
產品描述

101.7g
型號： OOP95-M50

規格： 130*50*24mm

工程圖：點擊下載

對比：

單價：￥305

發貨日期：當天

購物車：

OOP95-M50 卡入式導軌滑塊

規格

130*50*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

200.5g
螺紋類型

/
產品描述

M6螺孔*21處
型號： OOP95-M75

規格： 130*75*24mm

工程圖：點擊下載

對比：

單價：￥367

發貨日期：當天

購物車：

OOP95-M75 卡入式導軌滑塊

規格

130*75*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

261.4g
螺紋類型

/
產品描述

M6螺孔*35處
型號： OOP95-M100

規格： 130*100*24mm

工程圖：點擊下載

對比：

單價：￥429

發貨日期：當天

購物車：

OOP95-M100 卡入式導軌滑塊

規格

130*100*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

342.9g
螺紋類型

/
產品描述

M6螺孔*49處

95mm插入式導軌滑塊

? M6螺孔陣列，孔間距12.5mm；

? 只能在導軌末端位置插入、拆卸使用；

? 在鎖定前可沿著導軌來回滑動；

插入式滑塊只能在導軌末端位置插入、拆卸使用，通過面板上的4個M6鎖定螺絲固定。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OOP95-M

規格： 80.0*66.0*14.7mm

工程圖：點擊下載

對比：

單價：￥187

發貨日期：當天

購物車：

OOP95-M 插入式導軌滑塊

規格

80.0*66.0*14.7mm
安裝孔直徑

/
材質

7075鋁合金
重量

122.7g
螺紋類型

/
產品描述

M6螺孔*25處、M6沉頭孔*4處
