產品說明

? LD光源控制器兼容2P、3P引腳的LD發光管；

? 提供TO-18、TO-5激光二極管可供選購；

? SM1/SM05螺紋的二極管安裝座；

LD光源控制器可以通過接外部脈沖信號（PWM）方式對LD發光管進行頻率和亮度進行調節，頻率范圍為0-5kHz，占空比范圍為0-100%。

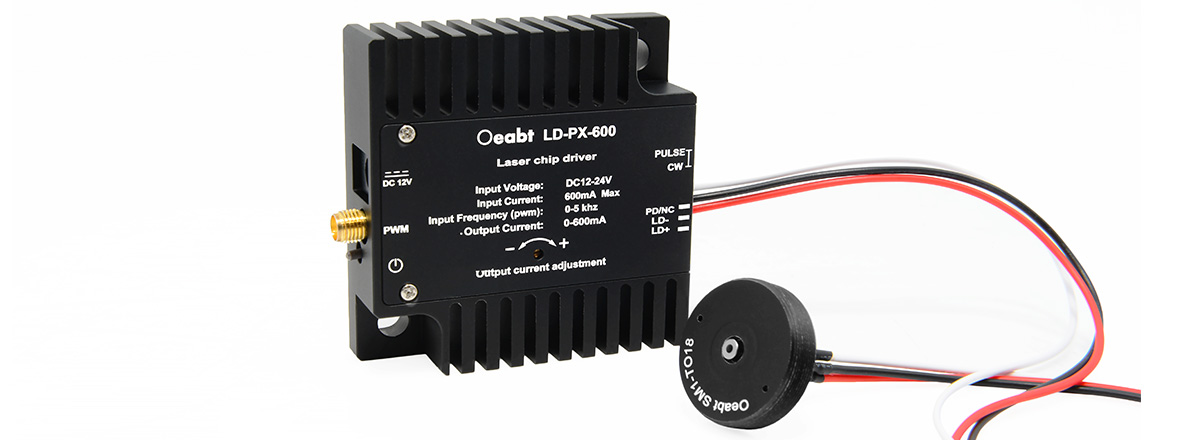

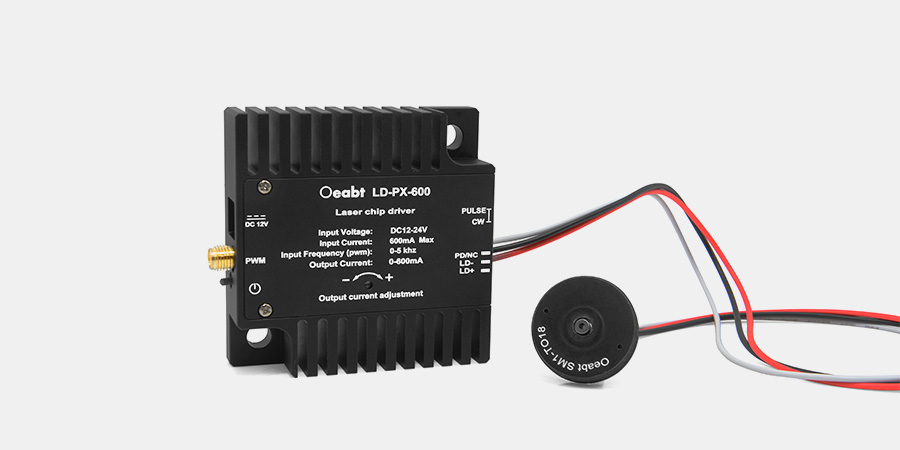

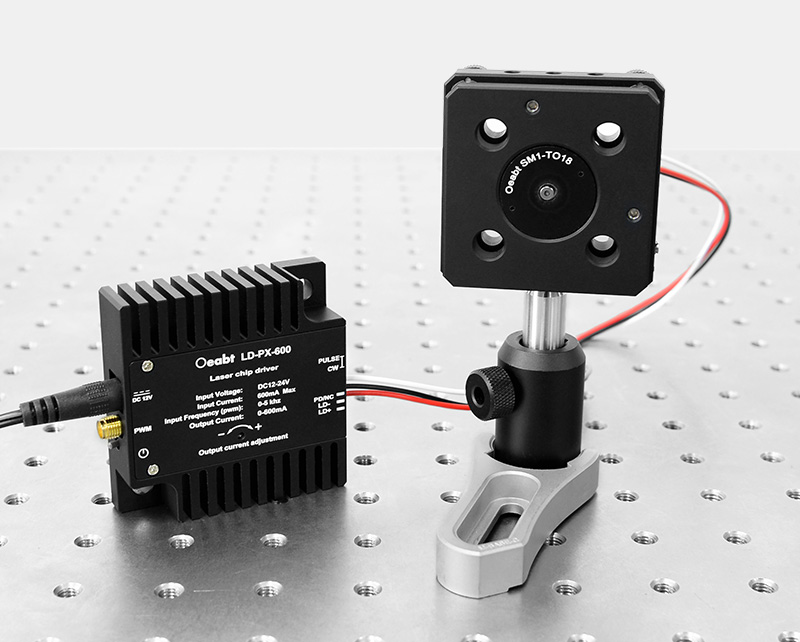

LD光源控制器
型號	輸出電流	亮度調節	PWM調控
LD-P-3A	3A	不可調	支持
LD-P-1.8A	1.8A
LD-P-0.75A	0.75A
LD-PX-600	600mA	可調
LD-PX-380	380mA
LD-PX-250	250mA
LD-PX-190	190mA
LD-PX-112	112mA
LD-PX-84	84mA
LD-PX-53	53mA

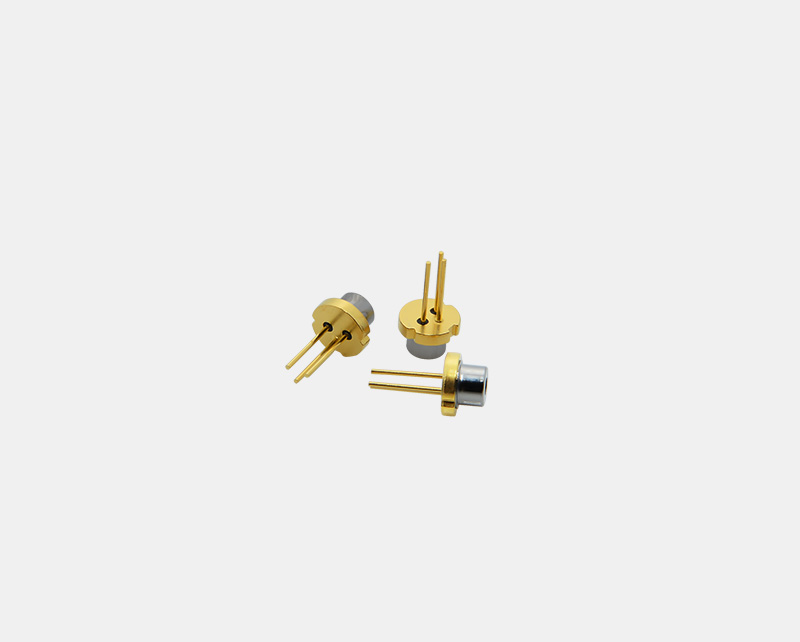

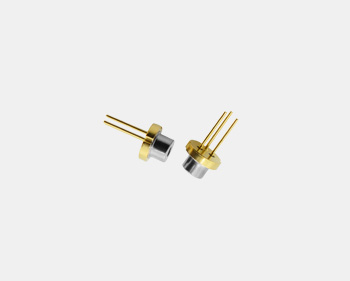

激光二極管
二極管類型	波長	輸出功率	輸入電流	品牌
TO-18 (?5.6mm)	405nm	80mW	80-90mA	SONY
	488nm	80mW	80-90mA
	505nm	10mW	60mA	夏普
	515nm	10mW	60mA	夏普
	520nm	30mW	110mA	夏普
	650nm	100mW	130mA	三菱
	660nm	130mW	250mA	三菱
	780nm	100mW	110mA	羅姆
	808nm	30mW	360mA	華光
	830nm	210mW	240mA	夏普
TO-5 （?9mm）	450nm	3.75W	3.75A	日亞
	638nm	1.2W	1.2A	三菱
	520nm	1.0W	1A	三菱

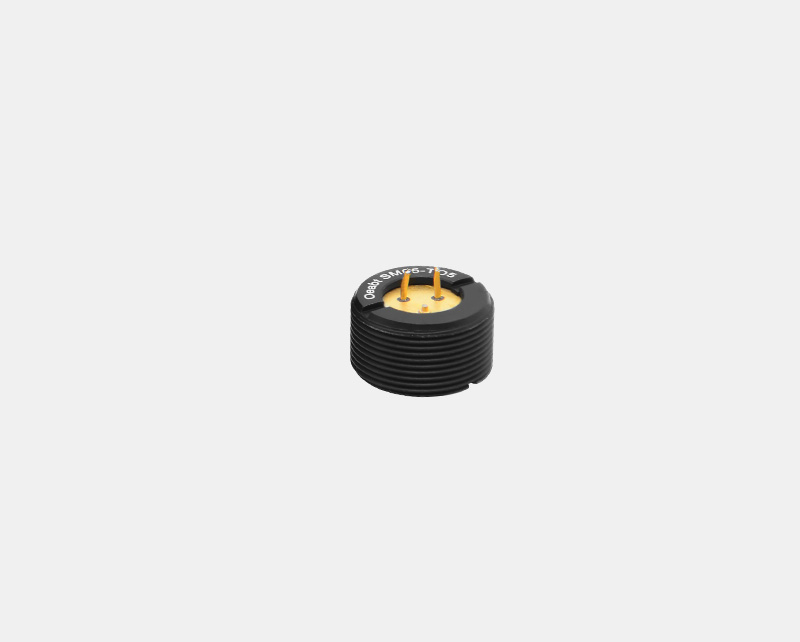

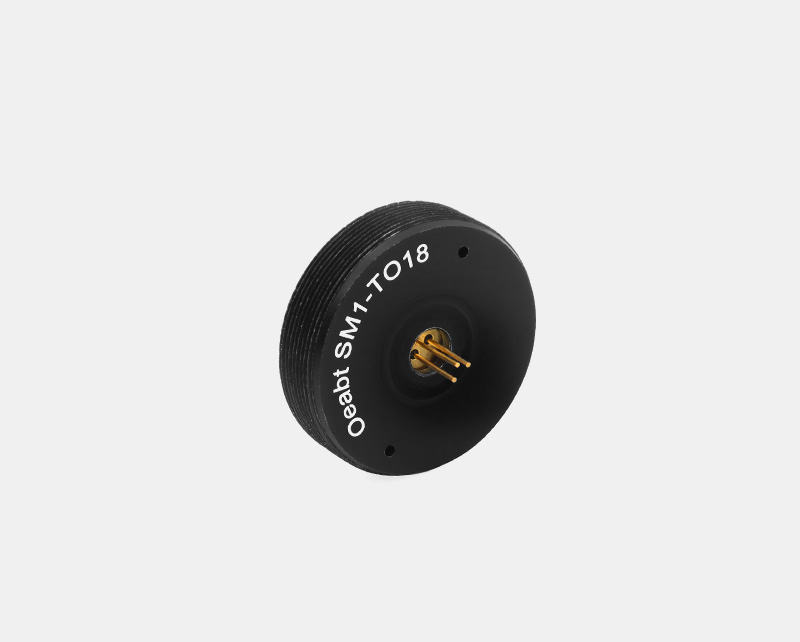

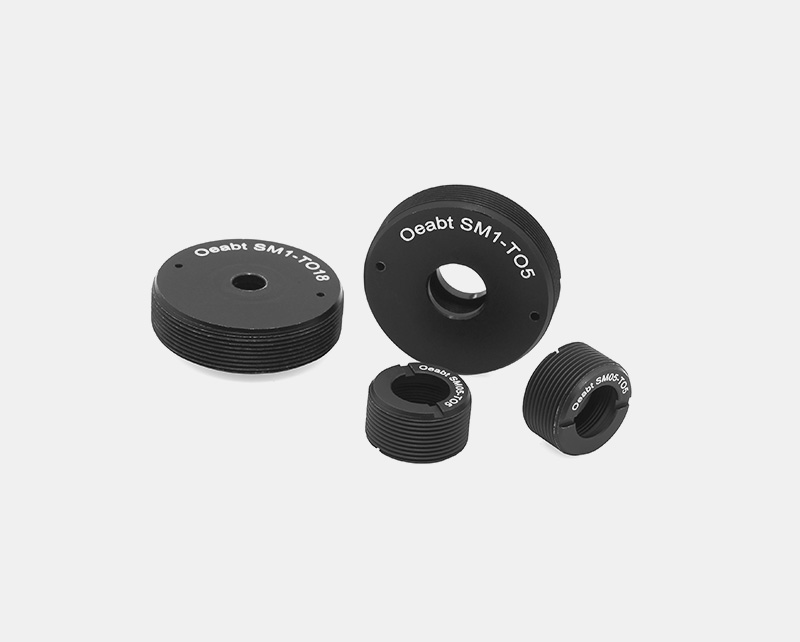

二極管安裝座
型號	安裝孔徑	螺紋類型	重量	材質
SM05-TO18	?5.6mm	SM05外螺紋	1.7g	7075鋁合金
SM1-TO18	?5.6mm	SM1外螺紋	9.2g
SM05-TO5	?9mm	SM05外螺紋	1.2g
SM1-TO5	?9mm	SM1外螺紋	8.7g

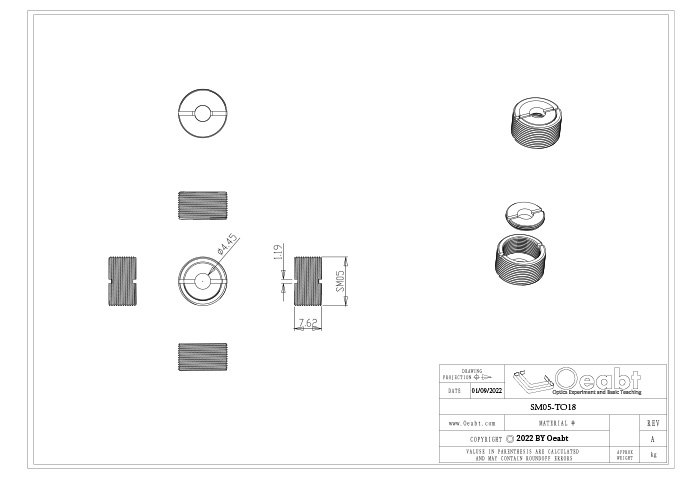

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

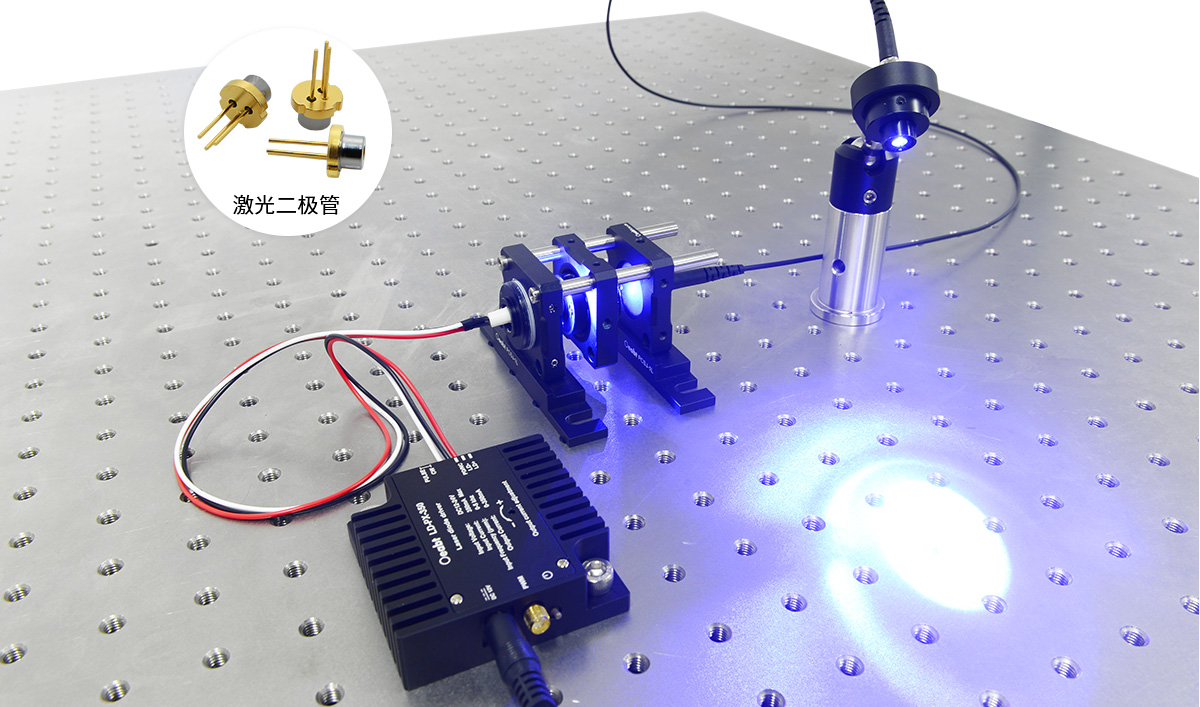

（1）激光的發射原理及產生過程的特殊性決定了激光具有普通光所不具有的特點：即三好（單色性好、相干性好、方向性好）一高（亮度高）。Oeabt提供TO-18、TO-5兩種不同輸出特性（功率、波長、光束尺寸、形狀等）的激光二極管可選，搭配LD光源控制器使用。

（2）二極管安裝座主要用于安裝TO18、?TO-5的激光二極管，具有SM05(0.535"-40）螺或SM1(1.035"-40)螺紋。便于對準激光二極管和透鏡套筒的軸心，實現SM螺紋組件的裝配。二極管可利用附帶的卡環安裝固定

（3）LD光源控制器是一款具有使用靈活方便、適用激光二級管規格范圍廣、控制度高等優點的LD驅動器。不但驅動和控制集于一體，而且控制器的輸出接口可兼容2P、3P引腳的LD發光管使用，只需更換發光管即可實現不同光源的轉換。在供電上使用采用12~24V寬電壓輸入，其規格輸出電流可達3A。非常適合使用在高精度、穩定和需要使用不同光源場景的應用。

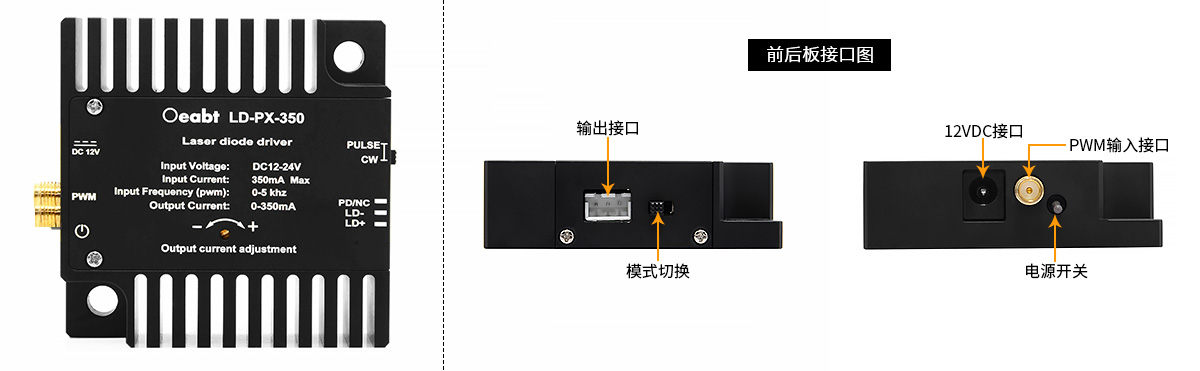

接口	規格	引腳/定義	備注
12VDC接口	DC：12V~24V	DC5.5-2.1	/
PWM輸入接口	Max：6V，Min：2.8V 頻率：0—5Khz	SMA接頭	SMA中間接PWM正信號，外螺紋接PWM負信號
輸出接口	Max：查看對應型號? Min：0mA 頻率：0—5Khz	1腳：LD+；2腳：LD- 3腳：PD/NC	此為XH2.54-3P接口，引腳順序為從左到右
模式切換	連續工作模式（CW）脈沖信號控制模式（PULSE）	/	開關撥到對應的絲印位置上
電流調節	Max：查看對應型號? Min：0mA	/	順時針調節輸出電流增大逆時針調節輸出電流減少最小輸出為0

（4）控制器主要功能特點為：
1.可以通過接外部脈沖信號（PWM）方式對LD發光管進行頻率和亮度進行調節，頻率范圍為0-5kHz，占空比范圍為0-100%。
2.可以通過外部調節電流方式來調節光源的亮度。

3.其外殼使用較大體積的鋁散熱器，在全功率的使用情況下保證了控制器輸出電流的穩定性和可靠性。

參數		最小值	推薦值	最大值
輸入電壓		6V	12V	24V
輸入電流		1.2A	1.5A	3A
PWM信號	VH	2.8V	5V	6V
PWM信號	VL	0V	0V	0.7V
輸出電流		0A	/	對應型號規格

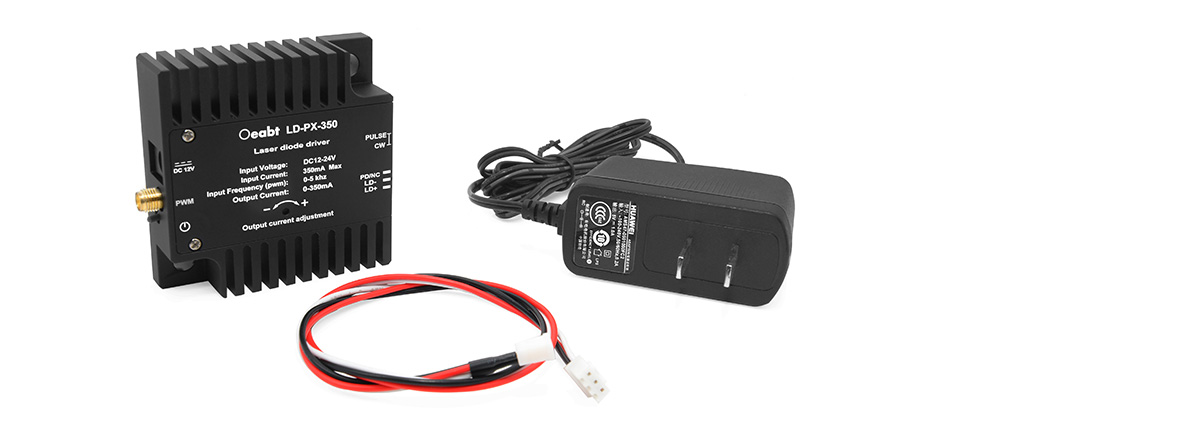

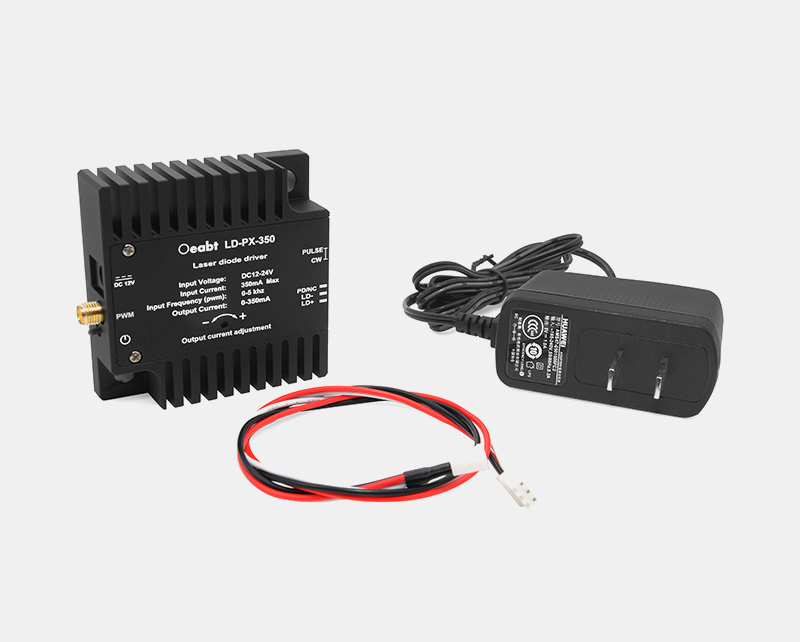

LD光源控制器附件：控制器、連接線、12V電源
