? 輸出波長范圍在400nm~850nm，可定制不同波長功率；
? 智能反饋控制電路高效透過率光學系統；
? 低功耗、高效能光、功率輸出性能穩定、一致性好、使用壽命長；

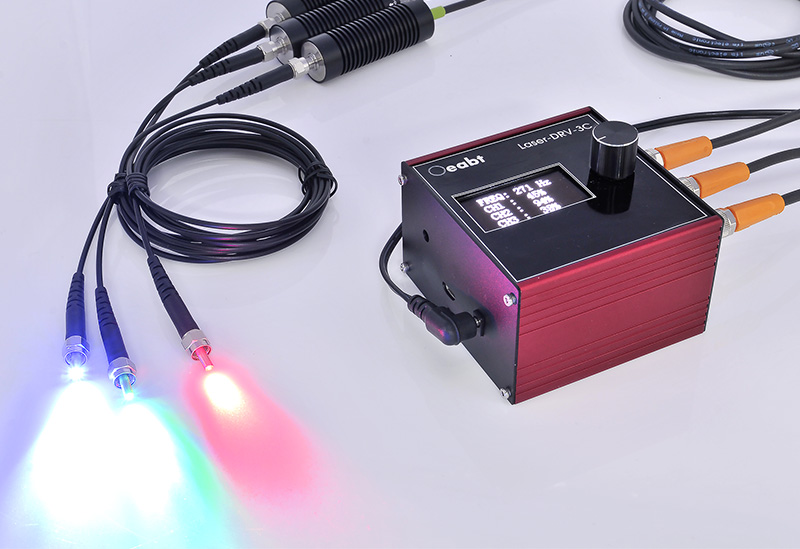

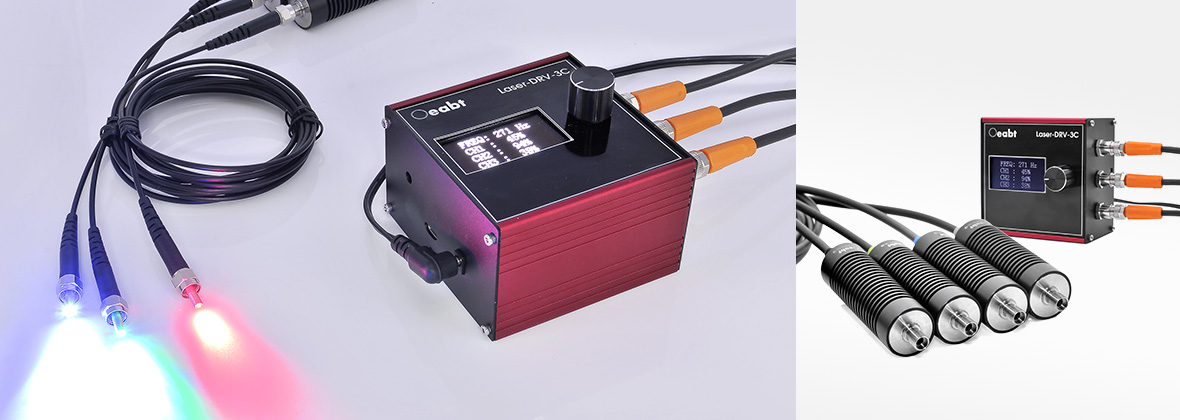

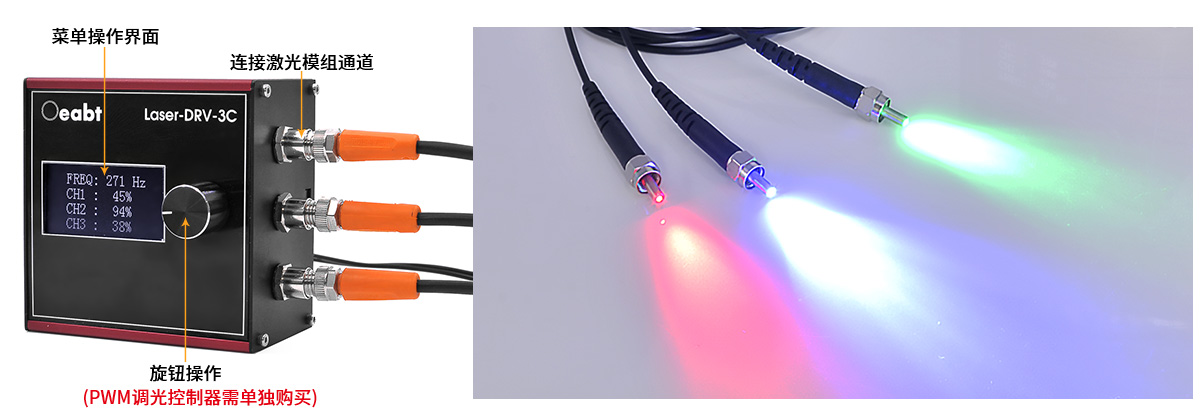

? 搭配PWM調光控制器，支持三個通道激光光源的PWM模式光強調整；
? 采用單鍵飛梭旋鈕進行菜單操作，簡便快捷；頻率范圍寬，精度高；
光纖耦合激光器的輸出波長范圍在400nm~850nm之間，且擁有體積小、重量輕、檢測分辨率高、靈敏度高、測溫范圍寬、保密性好、抗電磁干擾能力強、抗腐蝕性強等明顯優勢。可應用與光學數據的存儲、光學信號通信、傳感技術、光譜和醫學應用等多種領域。
|

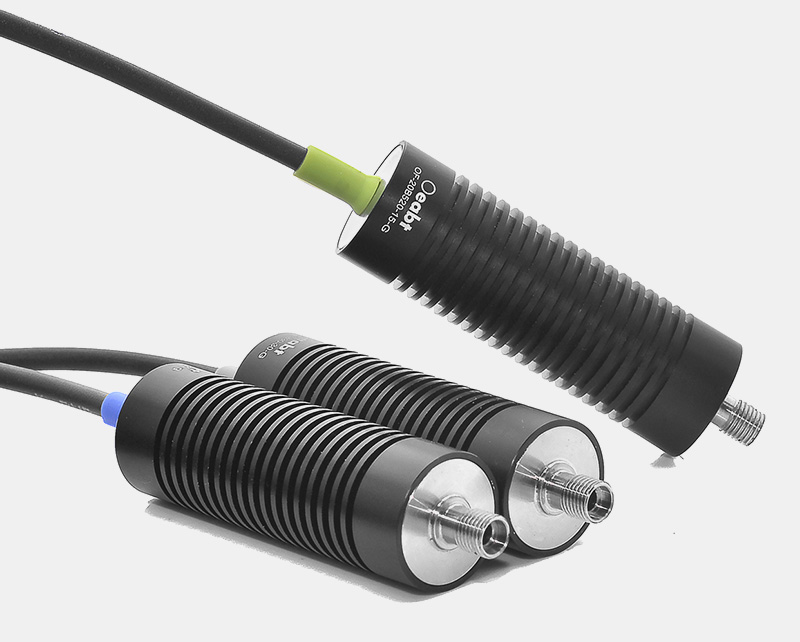

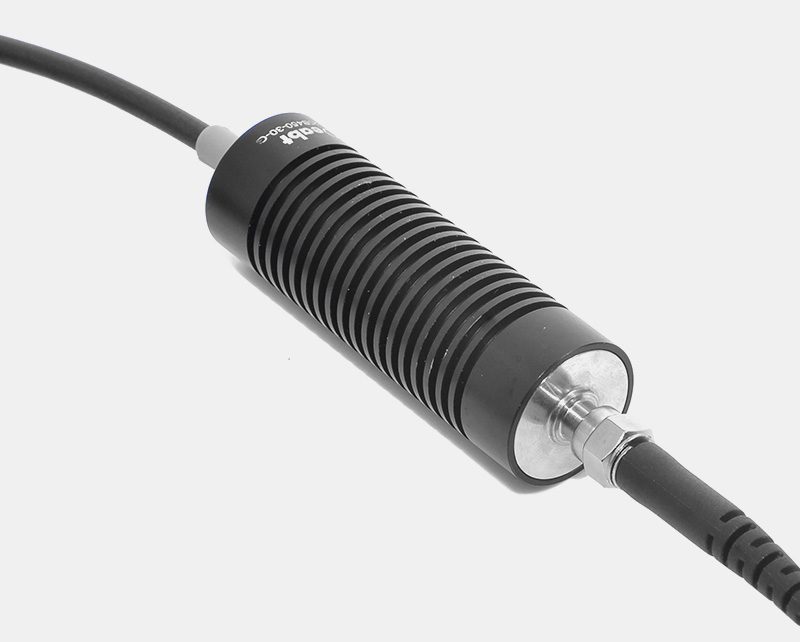

OF-20B系列 光纖耦合激光模組 |
||
|
型號 |
輸出波長nm |
輸出功率mW |
|
OF-20B-405-(5-10)-G |
405 |
5/10mW |
|
OF-20B-447-(5-10)-G |
447 | |
|
OF-20B-450-(5-10)-G |
450 | |
|
OF-20B-488-(5-10)-G |
488 | |
|
OF-20B-505-(5-10)-G |
505 | |
|
OF-20B-510-(5-10)-G |
510 | |
|
OF-20B-515-(5-10)-G |
515 | |
|
OF-20B-520-(5-10)-G |
520 | |
|
OF-20B-635-(5-10)-G |
635 | |
|
OF-20B-648-(5-10)-G |
648 | |
|
OF-20B-660-(5-10)-G |
660 | |
|
OF-20B-785-(5-10)-G |
785 | |
|
OF-20B-808-(5-10)-G |
808 | |
|
OF-20B-830-(5-10)-G |
830 |
|
|
OF-20B-850-(5-10)-G |
850 | |
|
外殼尺寸 |
??20mm*59mm |
|
外殼材質 |
環保鋁件 |
|
光纖材質 |
塑料 |
|
光纖長度 |
?1m |
|

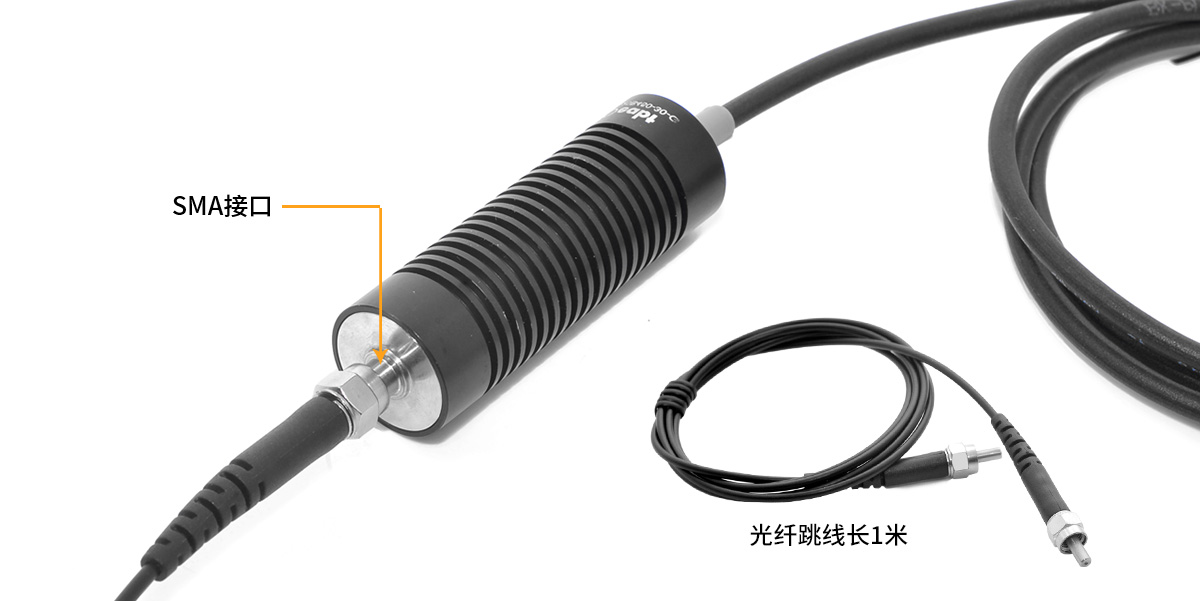

接頭類型 |
?SMA接口 |
|
多模耦合率 |
＞90% |
|
光斑形狀 |
?散斑 |
|
工作電壓 |
?DC 12V |
|
電路控制模式 |
?PWM控制面板 |
|
可控頻率 |
?0-5kHz |
|
工作溫度 |
-10℃~+60℃ |
|
重量 |
56.6g |
|
注：①光纖模組測試條件：SMA跳線為?1mm塑料光纖芯，長度1m。用光功率積分球測得； ②光功率測試條件：裸燈珠緊貼積分球光功率計測試所得，最終輸出功力取決于聚焦的方案； |
|
|

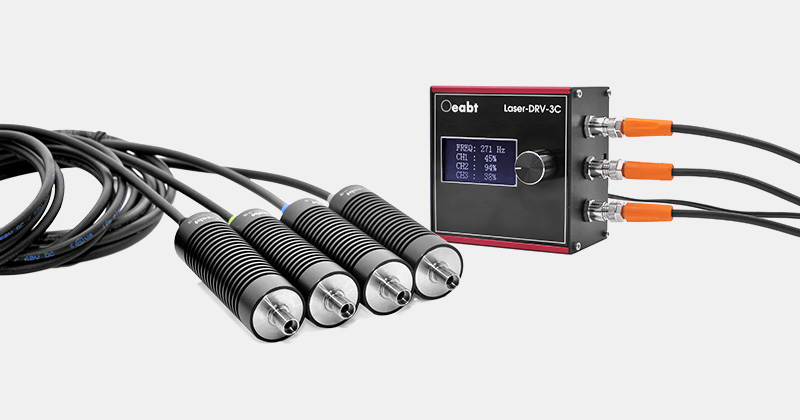

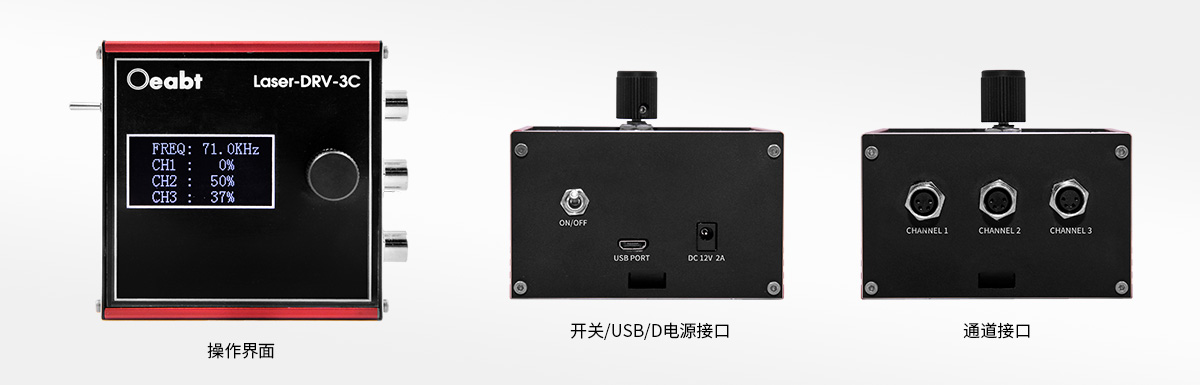

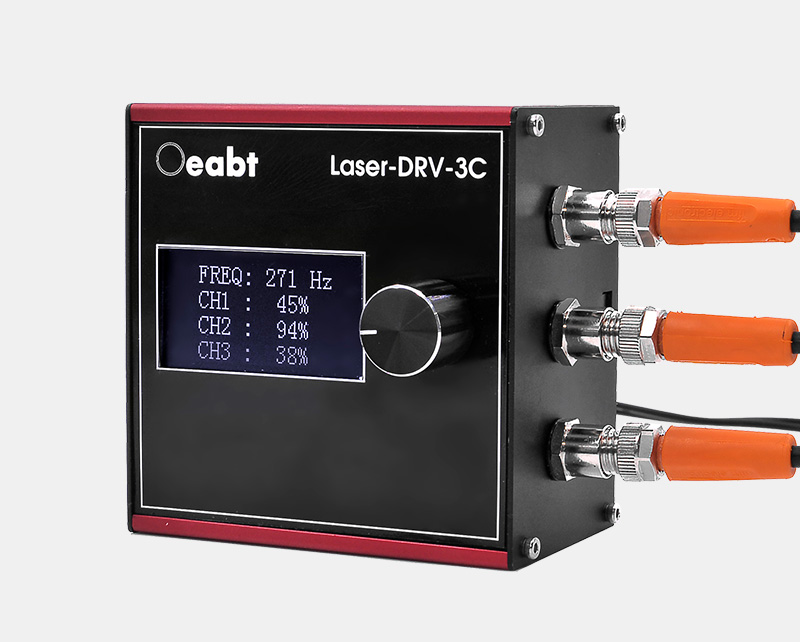

激光光源PWM調光控制器 |
||
|
輸入電壓 |
?DC12V |
|
|
輸出電壓 |
?DC12V |
|
|
通道數量 |
?3個 |
可同時使用 |
|
頻率范圍 |
?1-5kHz |
|
|
頻率精度 |
?±2 |
|
|
PWM信號負載 |
?5-30mA |
|
|
占空比調節范圍? |
?0-100% |
|
|
占空比調節步距 |
?1% |
|
|
調節參數保存 |
?自動保存 |
斷電后不丟失 |
|
輸出幅度 |
|
PWM幅值與輸入電壓相等 |
|
工作環境溫度 |
?-20~70℃ |
|
|
體積 |
?76*74*47mm |
不含旋鈕高度 |
|
質量 |
?174.8g |
|

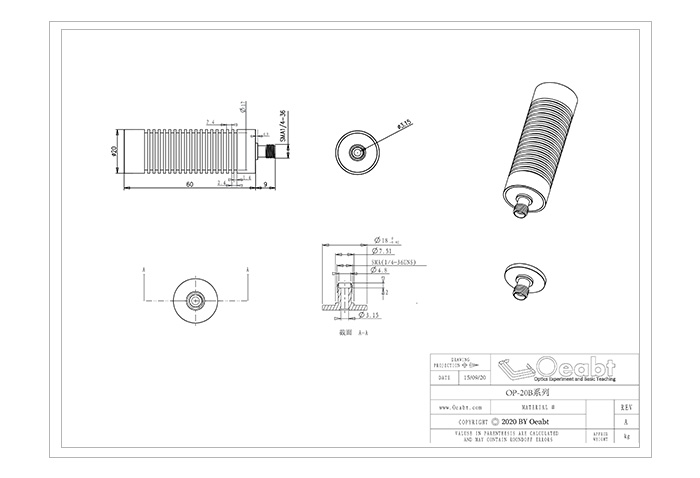

工程圖下載
