產品說明

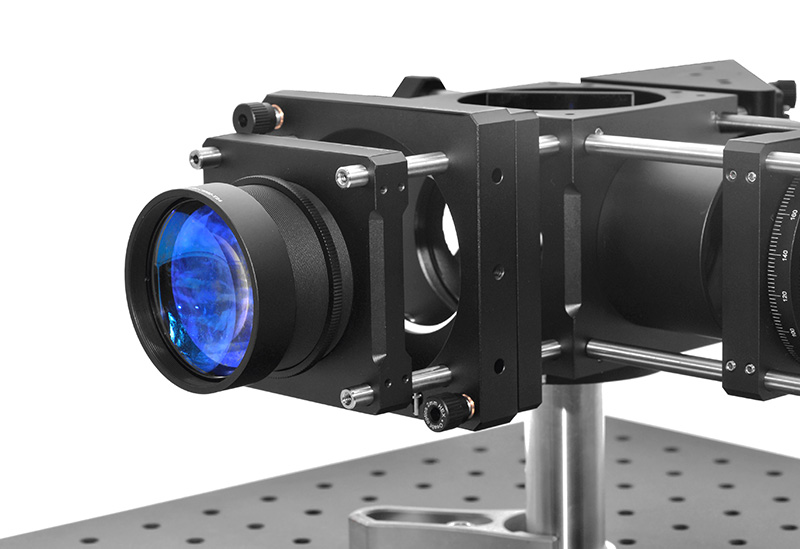

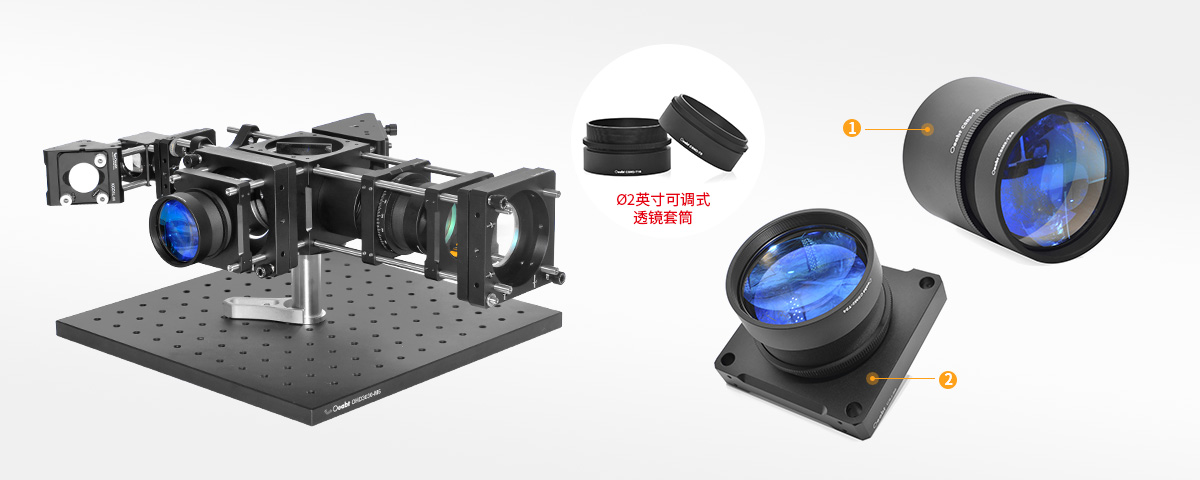

? 在SM2透鏡套筒系統中沿著光軸調節光學元件的位置；
? SM2(2.035＂-40)內螺紋和外螺紋；

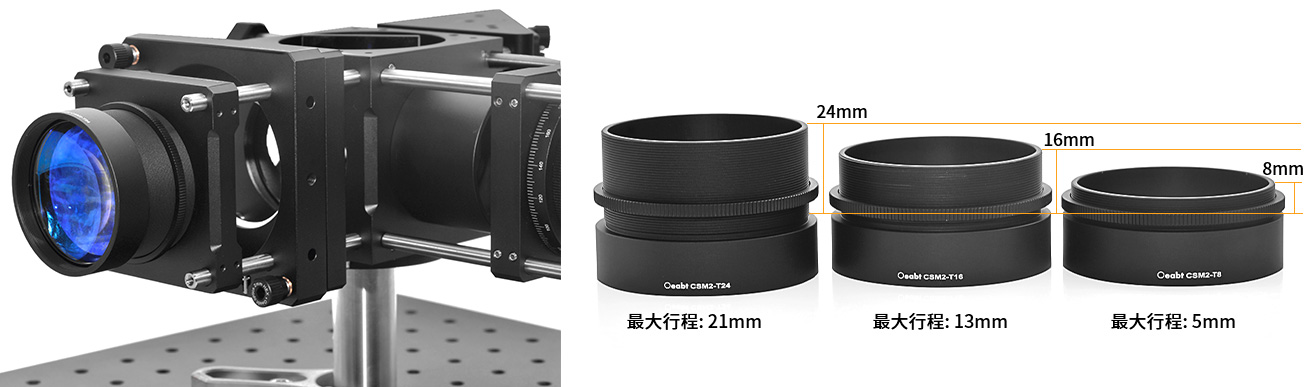

? 三個調節范圍：5mm、13mm、21mm；
? 長外螺紋區段，用于對安裝的光學元件進行可調定位；
? 可安裝的光學元件最大厚度為10mm；
? 附帶1個SM2標準卡環；

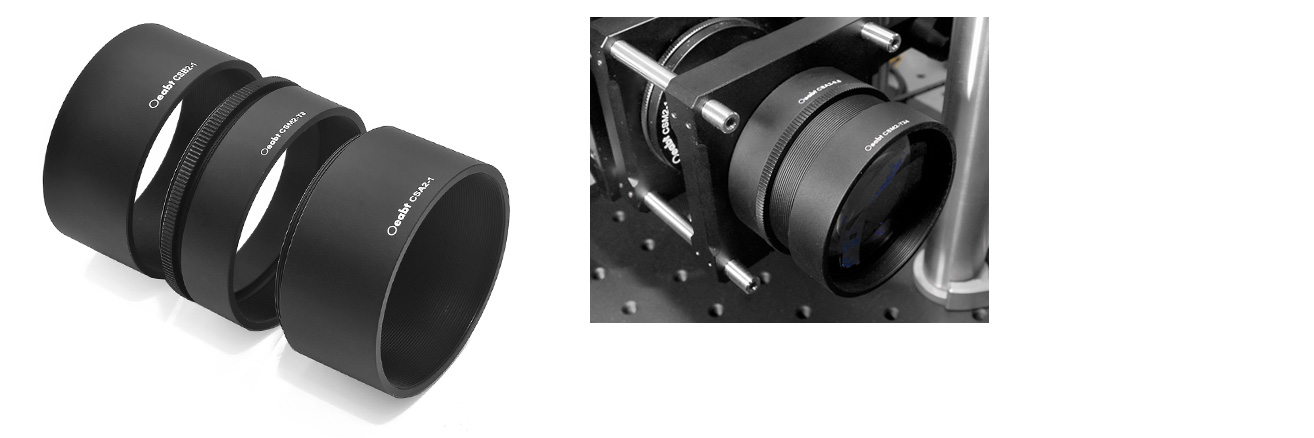

可調式透鏡套筒允許一個光學元件在透鏡套管系統內沿光軸方向的調整。我們的長度可調套筒設計容納一個?2英寸, 最大厚度為10mm的光學元件。這些SM2螺紋(2.035"-40)可調透鏡套筒具有超長外螺紋區段，可以將?2英寸光學元件沿著透鏡套筒系統的光軸進行定位。
| 品名 | ??2英寸可調式透鏡套筒 |
| 直徑 | ?55.9mm |
|
螺紋類型 |
SM2（2.035”-40） |
| 材質 |
7075鋁合金 |
| 型號 | 參數 |
|

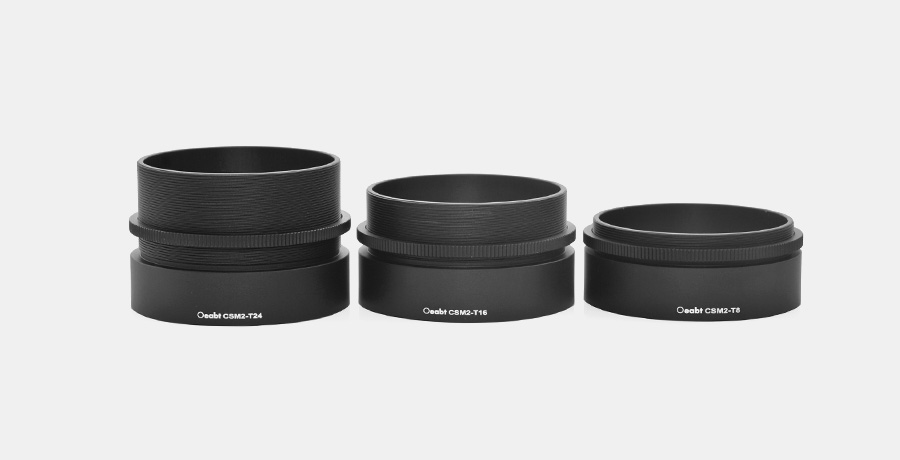

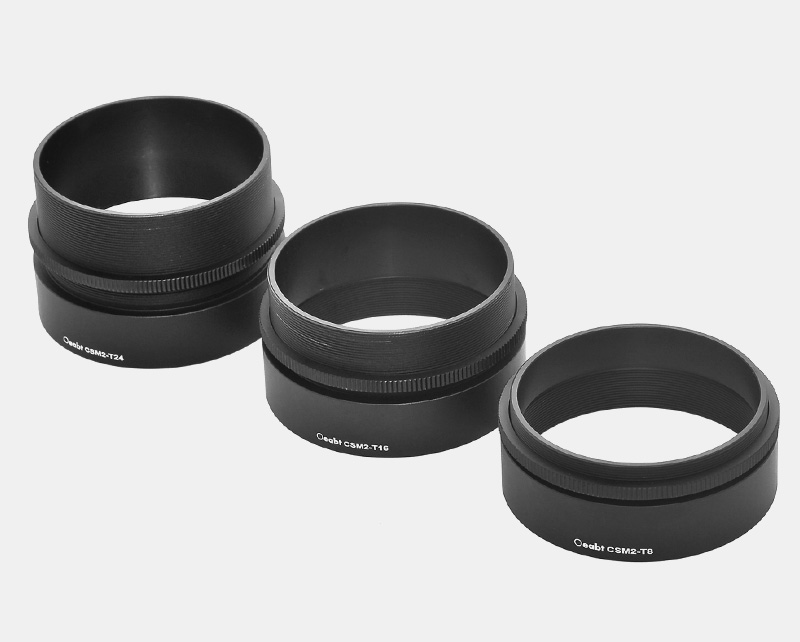

CSM2-T8 | 高度:21.5mm;最大行程:5mm; 重量:23.2g; |
|
|
CSM2-T16?| 高度:29.5mm;最大行程:13mm; 重量:27.8g; |
|
|
CSM2-T24?| 高度:37.5mm;最大行程:21mm; 重量:32.6g; |
|

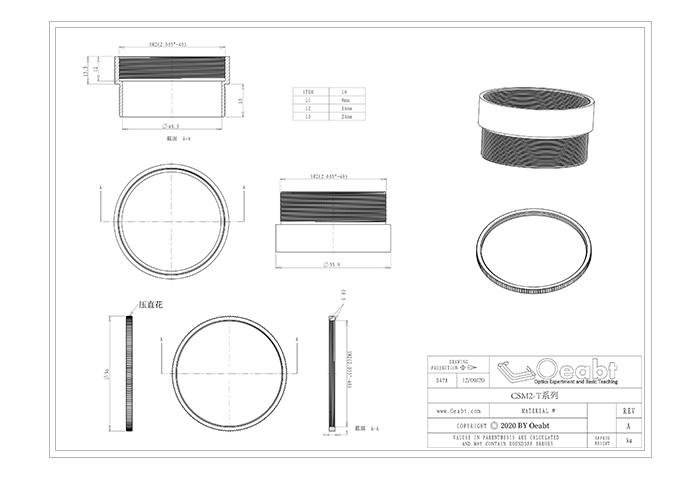

工程圖下載
