? 適用于直徑≤5mm的光束；

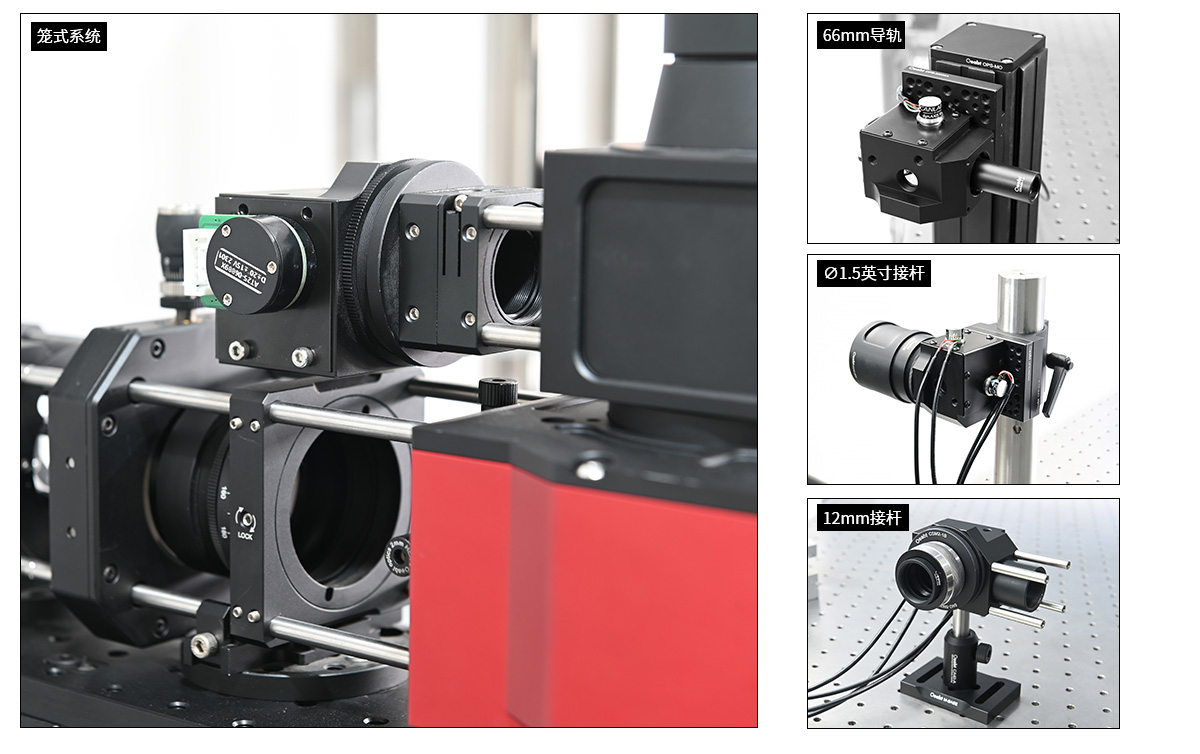

? 成套出售，可直接集成至Oeabt?籠式或自由空間系統；

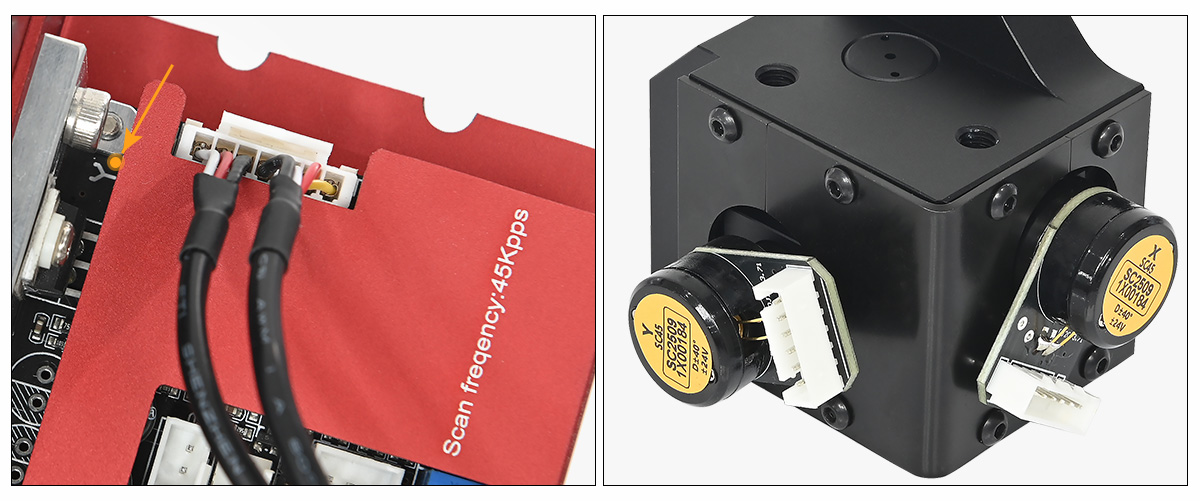

? 振鏡采用動磁式電機，響應迅速；
? 驅動器帶有內部PD閉環控制電路，振鏡運行精度高；
? 10Kpps/25Kpps掃描速度振鏡產品供用戶選擇；

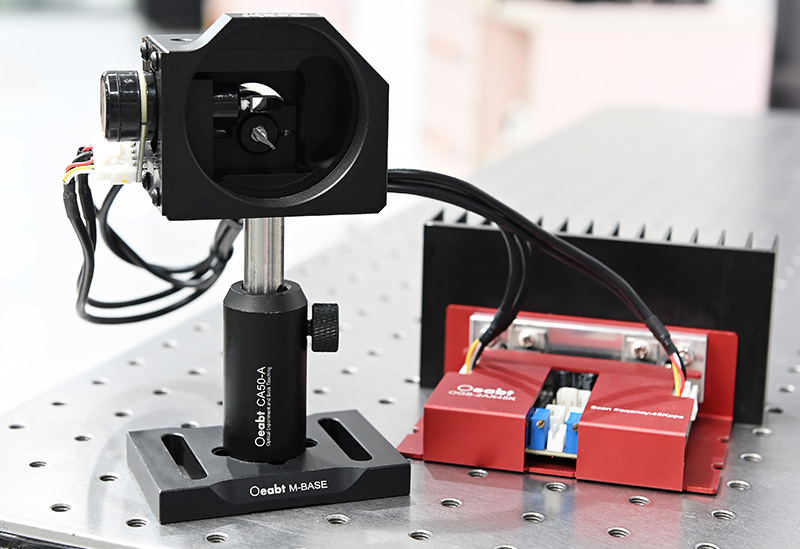

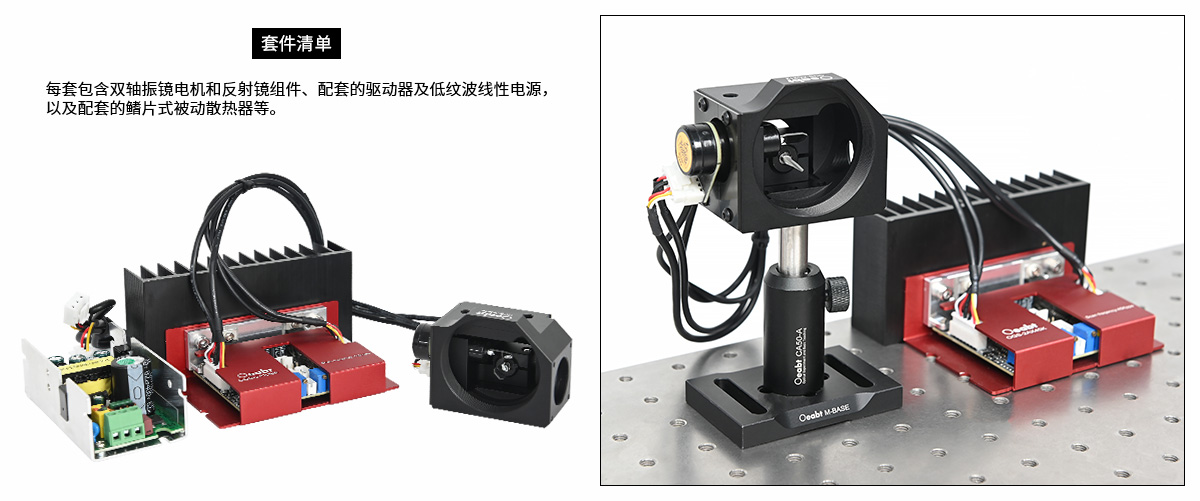

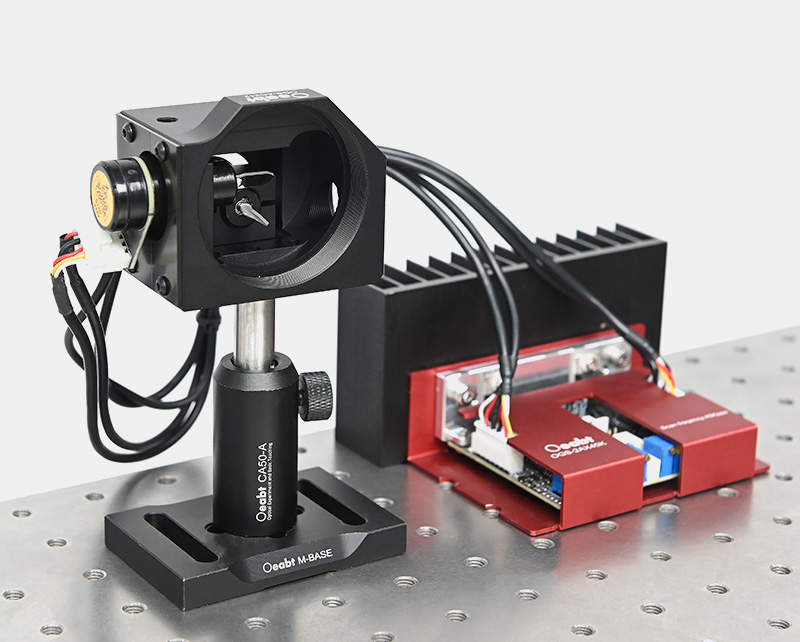

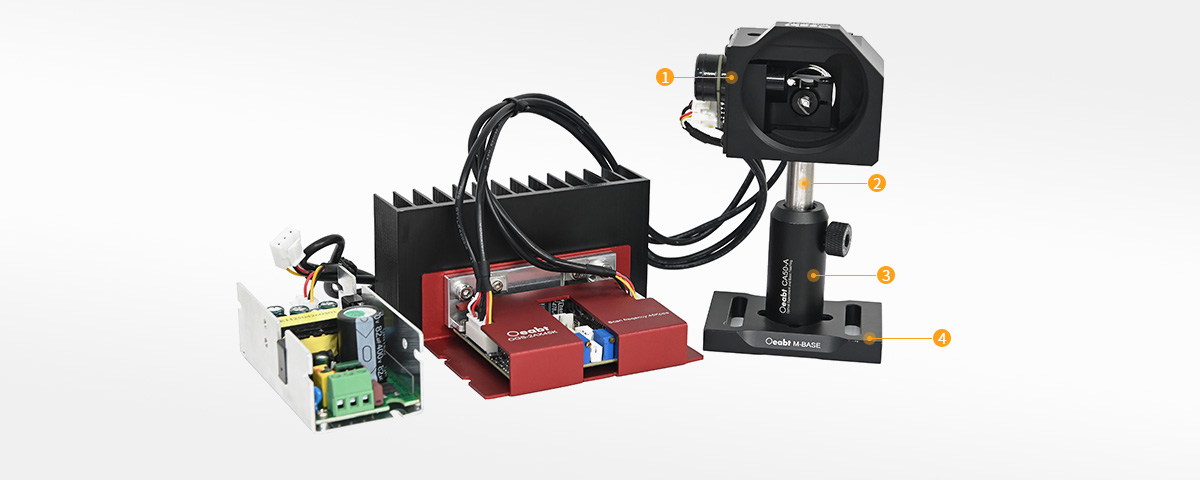

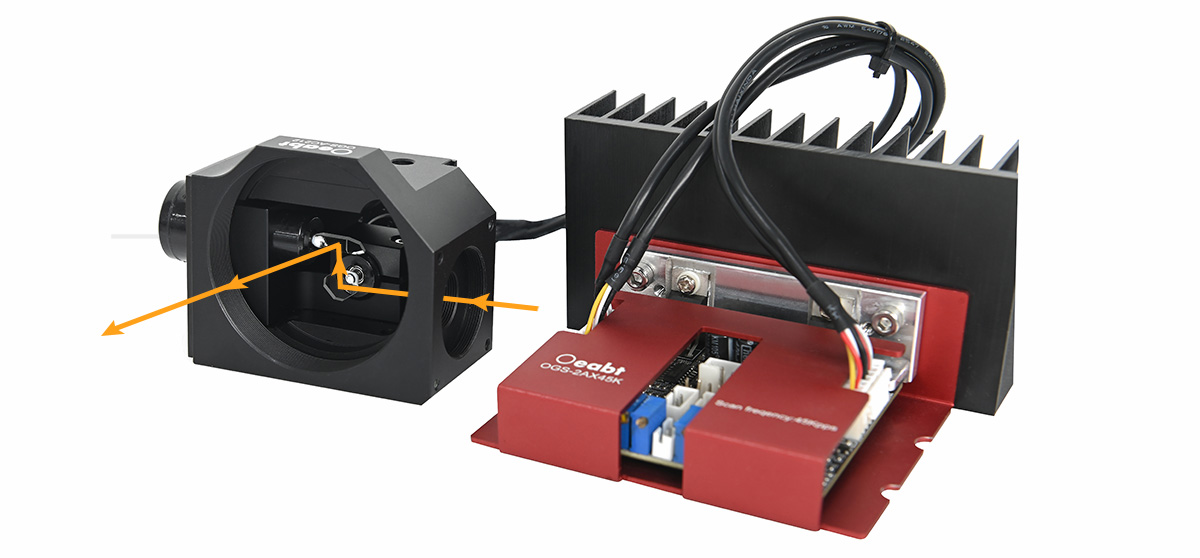

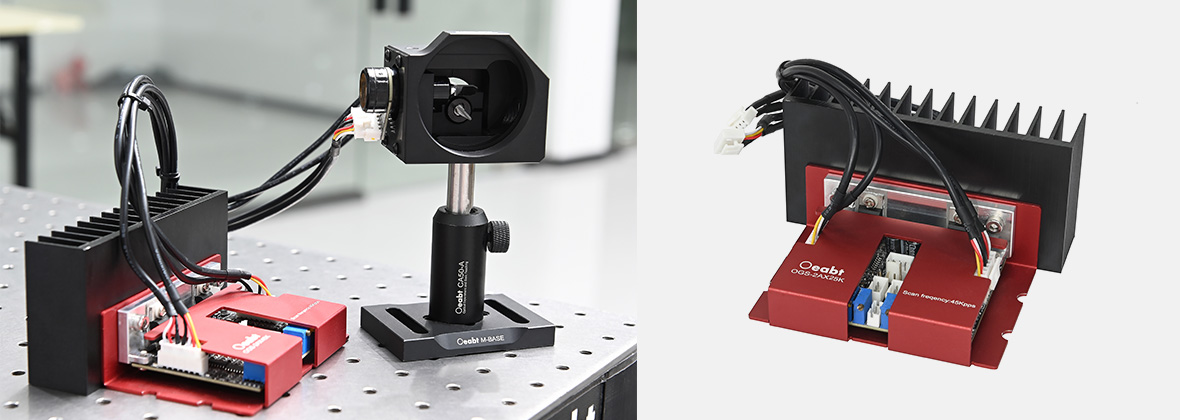

? 預裝置套件包含驅動器、雙軸振鏡電機、散熱板、電源以及轉接立方；
高速掃描振鏡定位系統用于集成到小直徑光束（≤5mm）型光束操控應用中。
|
型號 |
OGS-2AX10K |
OGS-2AX25K |
|
最大光束直徑 |
?5mm |
?5mm |
|
電源電壓 |
±10V/1A |
±24V/1A |
|
掃描速度 |
10Kpps |
25Kpps |
|
鏡片尺寸 |
X/Y軸7*11*0.6mm |
X/Y軸7*12*0.85mm |
|

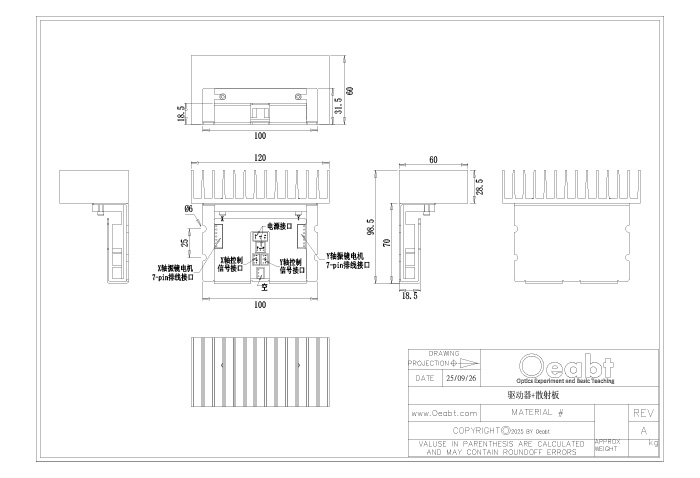

驅動板尺寸 |
85*62*37mm |
80*50*28mm |
|
比例漂移 |
80PPM/℃ |
100PPM/℃ |
|
零點漂移 |
/ |
20 urad/℃ |
|
重復精度 |
15 microradians |
10 microradians |
|
模擬信號輸入阻抗 |
200k±1%Ω(差分輸入) |
|
|
位置輸入比例系數 |
0.5 V/° |
|
|
模擬位置輸入范圍 |
±5V |
|
|
電子溫度穩定性 |
40PPM/℃ |
|
|
工作溫度 |
0-50℃ |
|
|
掃描角度 |
±20° |
|
|
鏡片反射率 |
介質鋁膜≥90%；銀膜≥95% |
|
|
線性度 |
>98.0% @45°入射(覆蓋波長:380-680nm) |
|
|
波長范圍 |
介質鋁膜（波長范圍：380nm-700nm） |
|
|
銀膜（波長范圍：450nm-2000nm） |
||
|

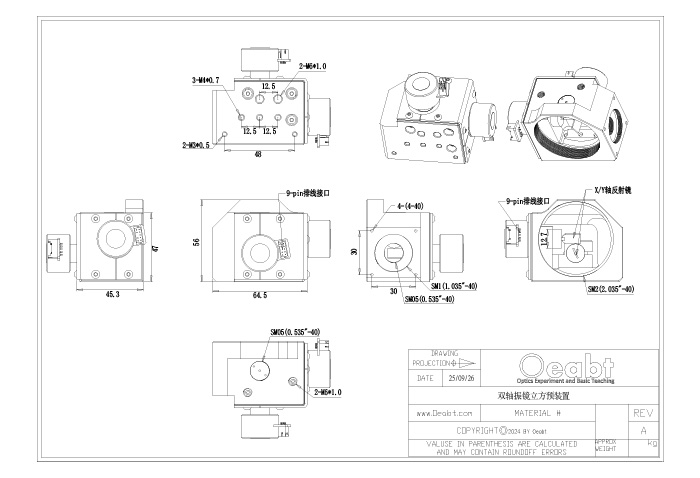

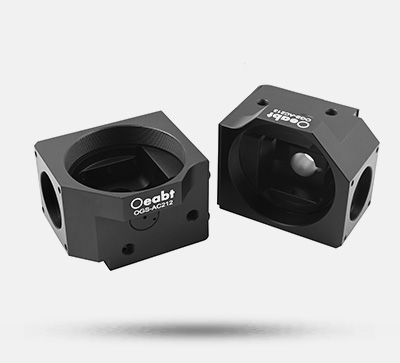

OGS-AC212 轉接立方件 |
安裝軸向：XY雙軸；電機安裝孔：?12.8mm |
|
|
輸入端口：SM05和SM1內螺紋；4-40*4處，兼容30mm籠式 |
||
|
輸出端口：SM2內螺紋 |
||
|
螺孔類型：底部：M3*2處、M4*3處、M6*2處；頂部：M6*2處 |
||
