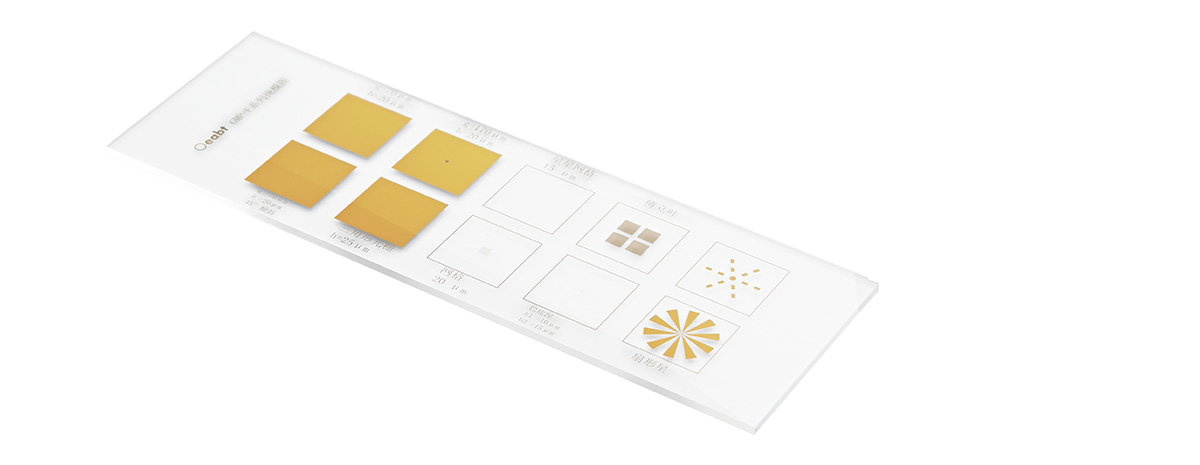

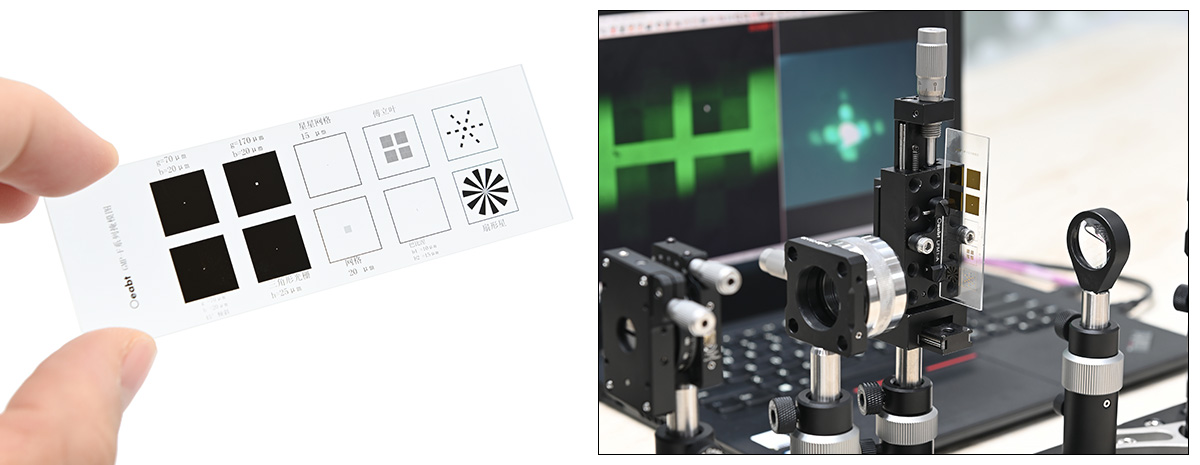

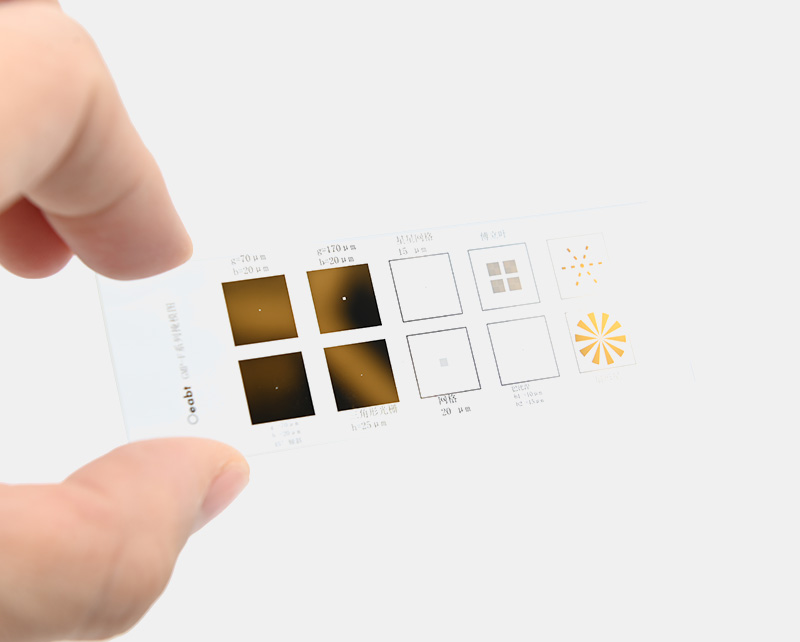

? 蝕刻鍍鉻玻璃掩模，用于過濾傅里葉平面中的圖案；

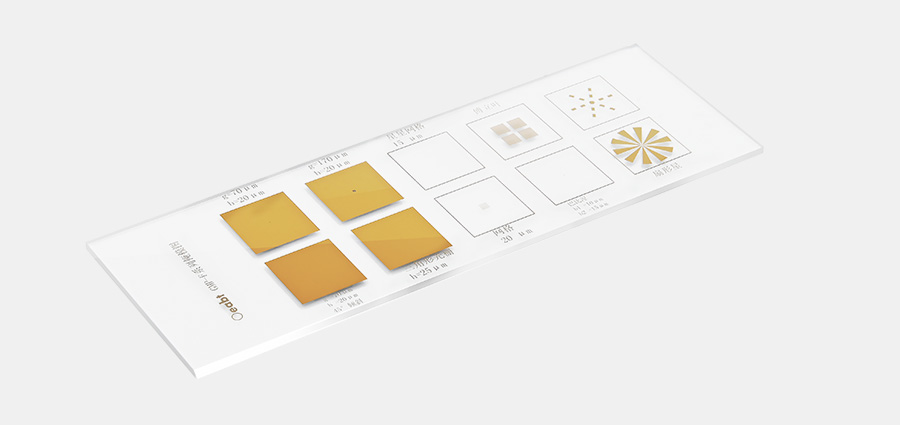

? 由10種鍍鉻玻璃微結構圖案形成的圖像靶；
? 掩模圖含傅立葉、巴比涅、晶格光柵、星形網格、三角形光柵、扇形星等圖形；

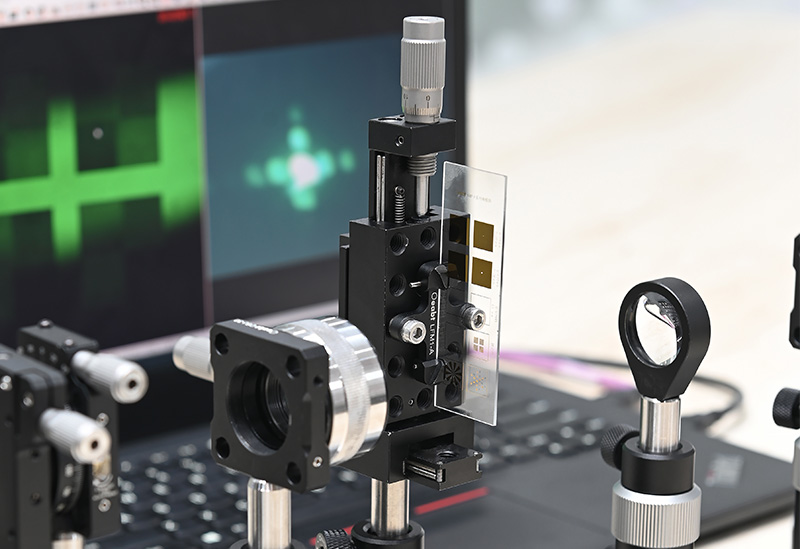

將不同的掩模、狹縫和光闌放置在分束鏡前傅里葉平面的光路中，這樣圖案的變化可以在觀察屏上看到。
|
型號 |
GMP-F |
|
規格 |
75*25*1.0mm（±0.25） |
|
材質 |
石英SiO2，鍍鉻膜 |
|
重量 |
4.9g |

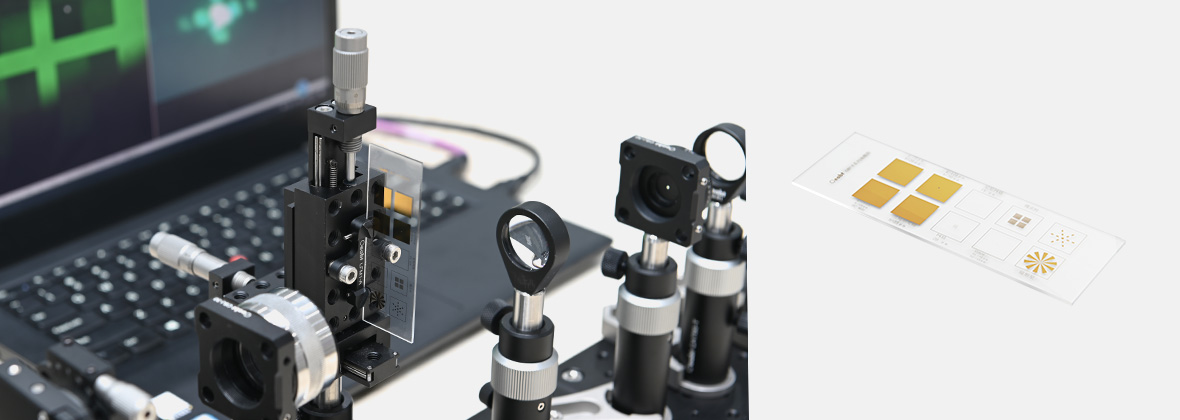

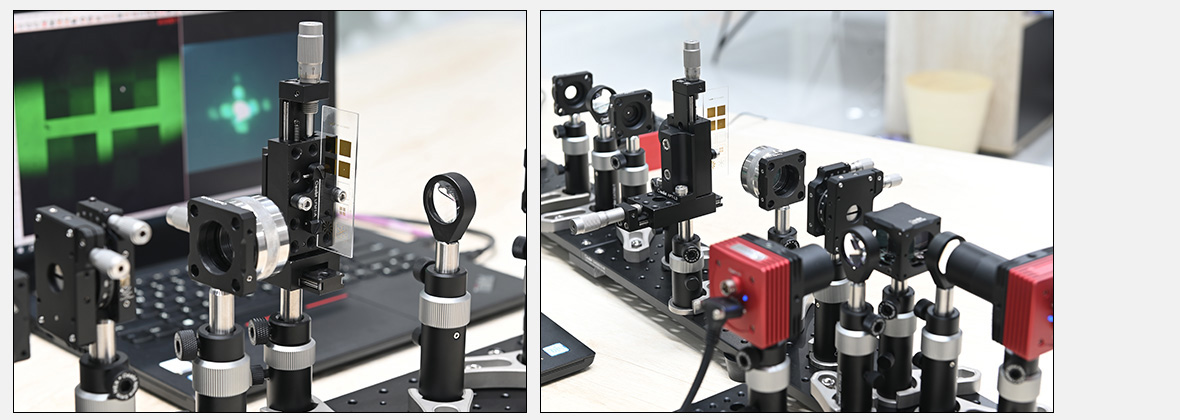

（1）利用傅里葉光學操縱投射到相機上的最終圖像的方法。將不同的掩模、狹縫和光闌放置在分束鏡前傅里葉平面的光路中，這樣圖案的變化可以在觀察屏上看到。相機同時也展示最終圖像的變化。
?

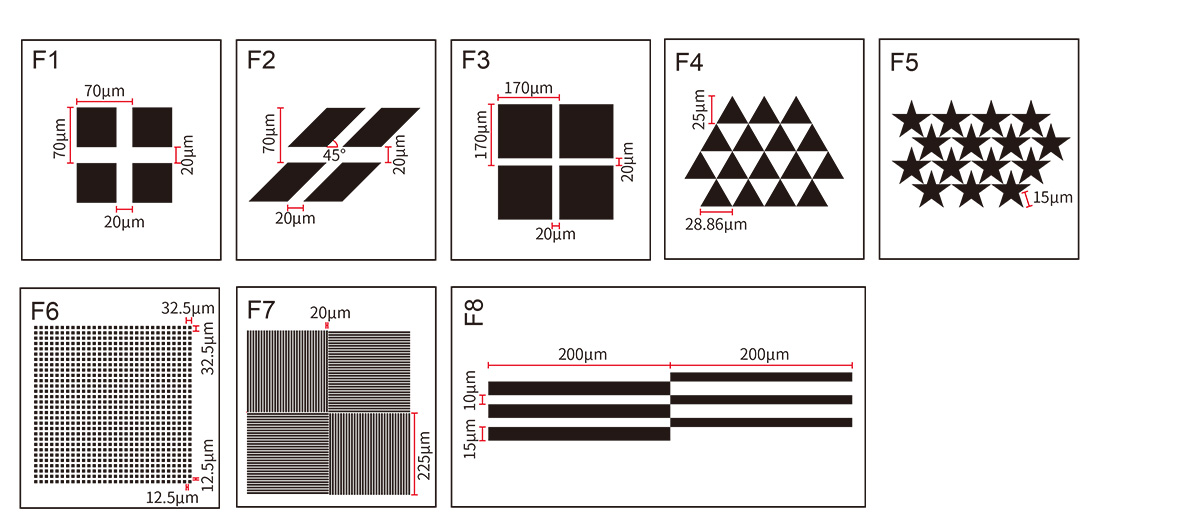

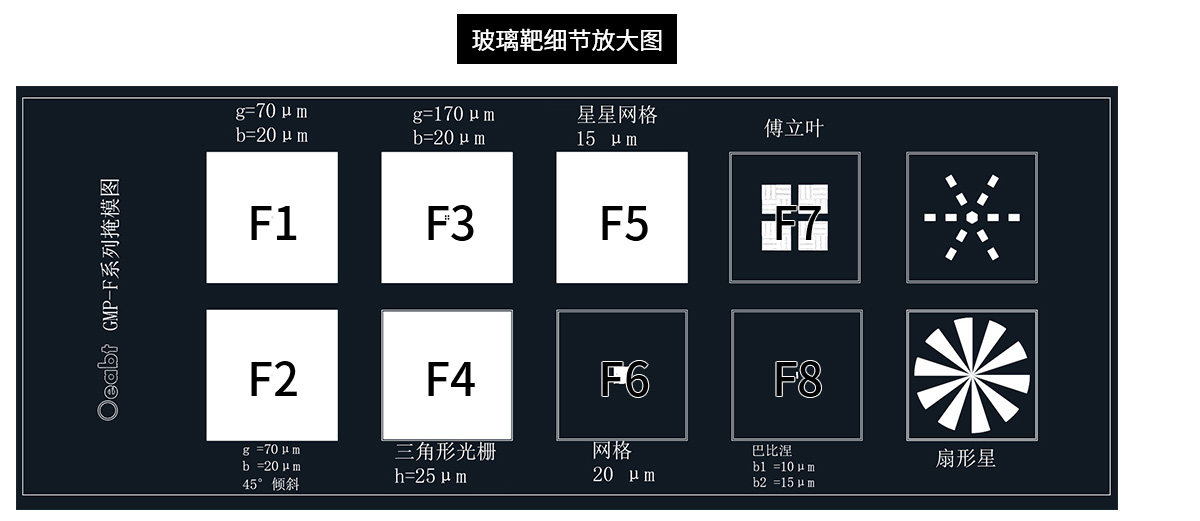

（2）套件提供的鍍鉻玻璃靶具體10種不同的圖案和圖像，以便進行傅里葉濾波。含有不同的晶格光柵、傅立葉、巴比涅、晶格光柵、星形網格、三角形光柵、扇形星等圖形。

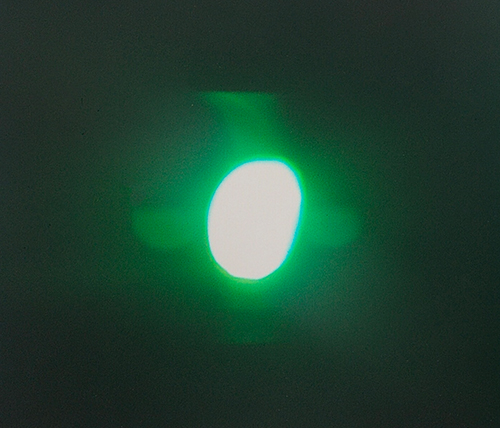

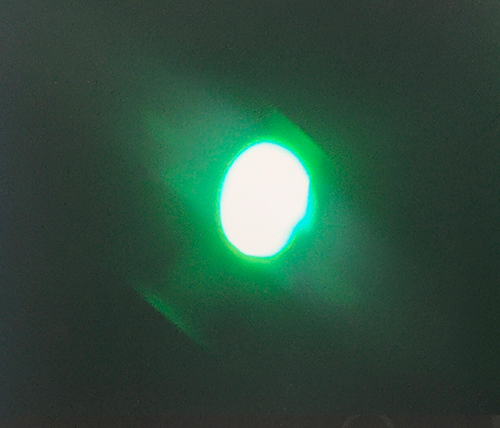

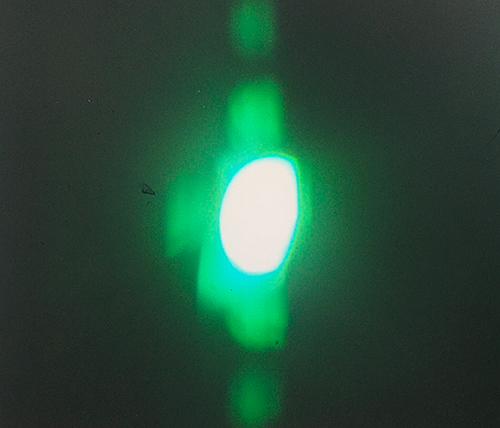

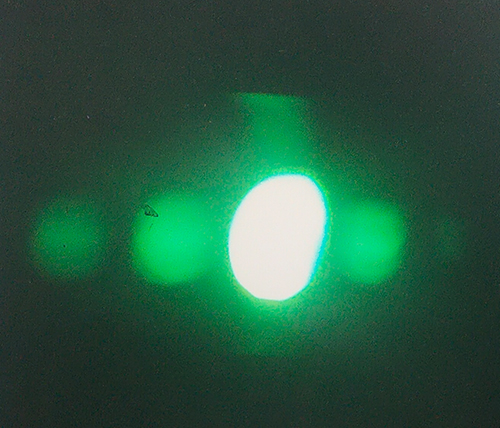

對傅里葉區域的操縱
|

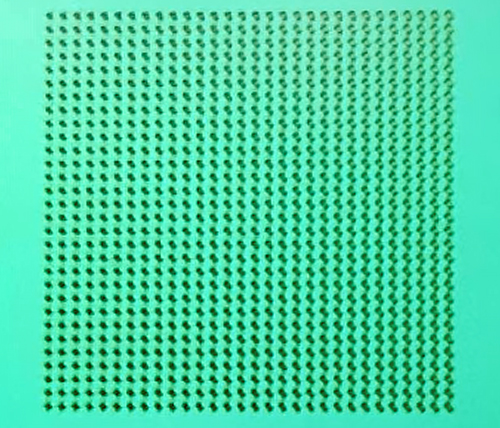

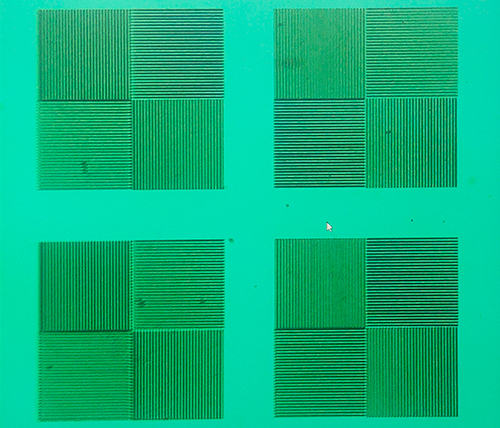

相機圖像 操作 |

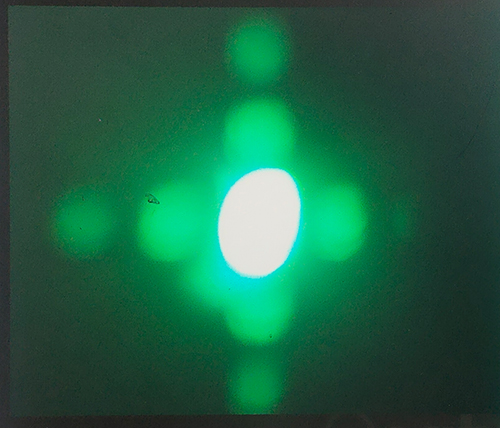

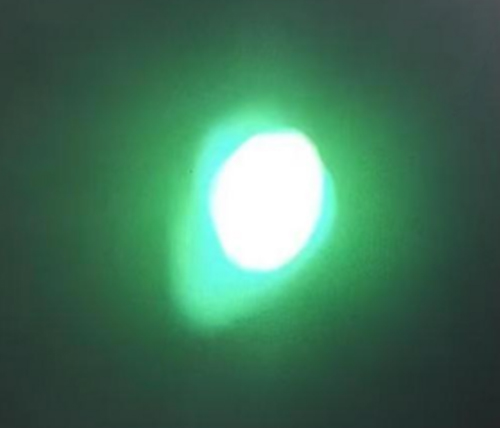

傅里葉平面 |
圖案 |
|
無 |
|
|
|

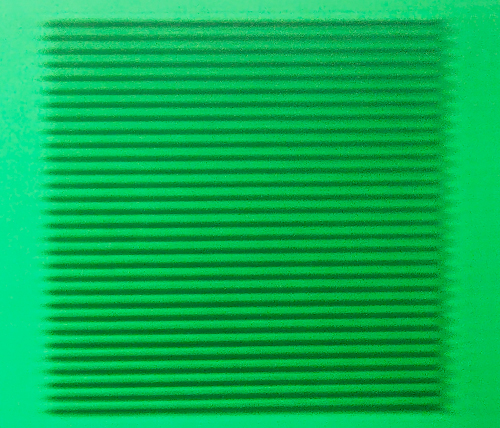

加入水平狹縫 |
 |
|
|

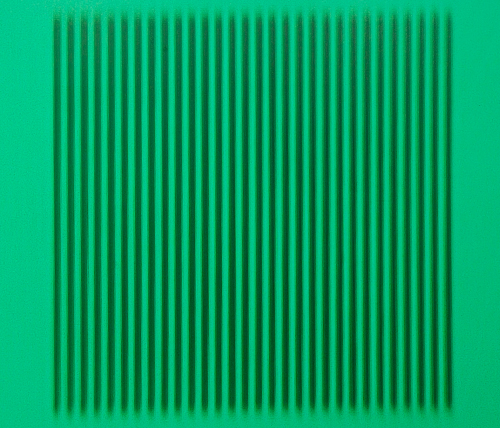

加入豎直狹縫 |
 |
|
|

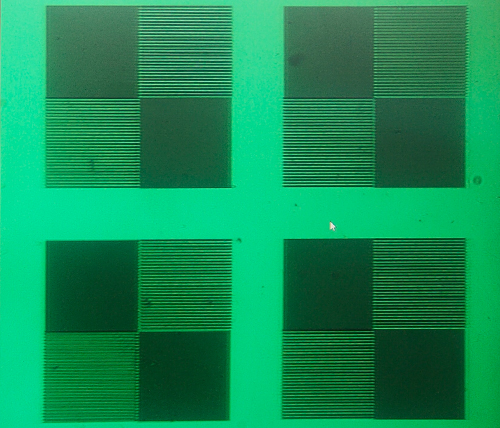

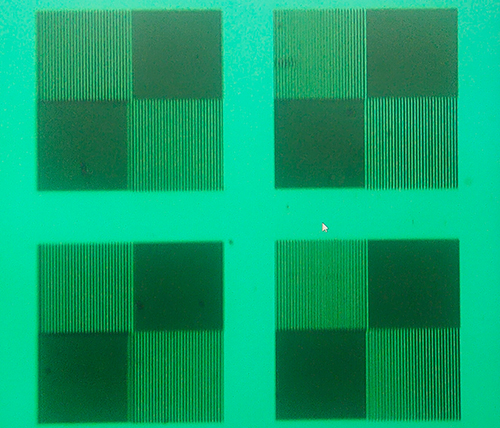

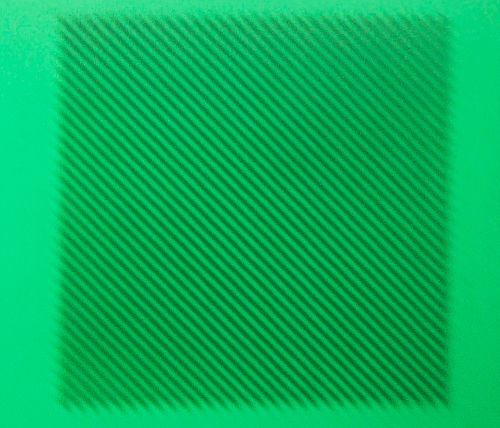

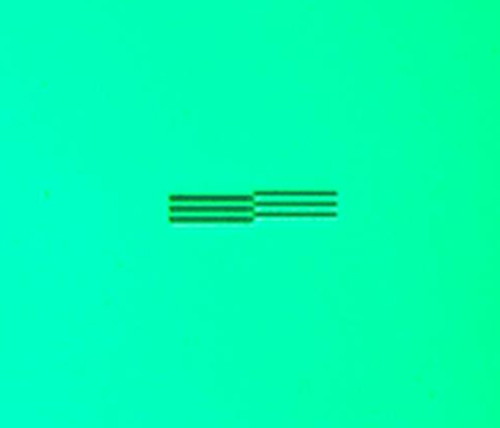

相機圖像 |

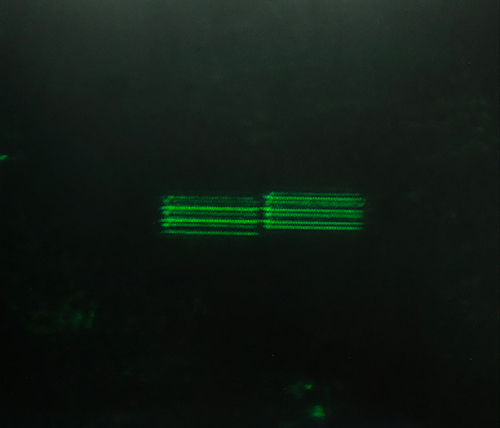

傅里葉平面 |
圖案 |
|
無 |
|
|
|
加入水平狹縫 |
 |
|
|
加入豎直狹縫 |
|
|
|

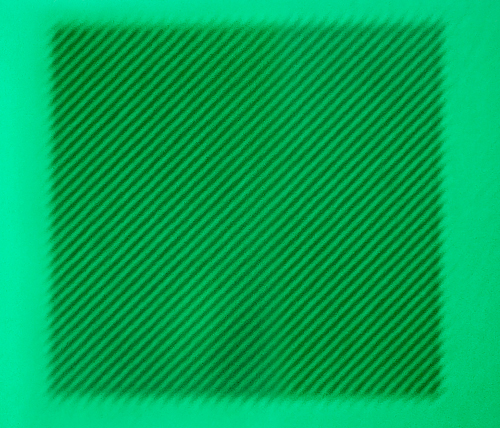

加入45°左斜狹縫 |
|
|
|
加入45°右斜狹縫 |
|
|

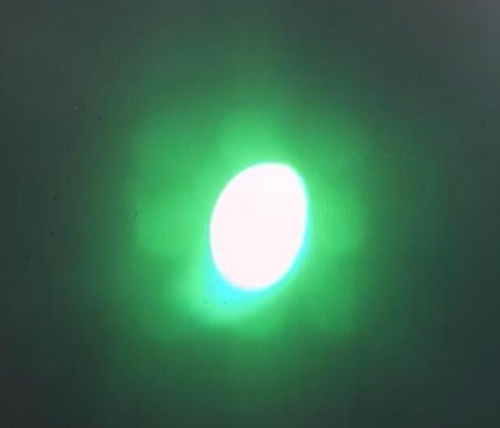

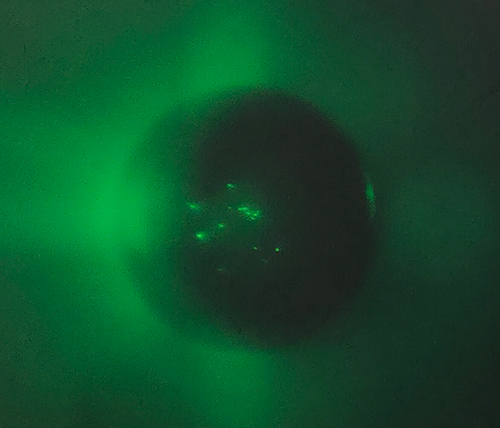

巴比涅原理的驗證
|
相機圖像 操作 |

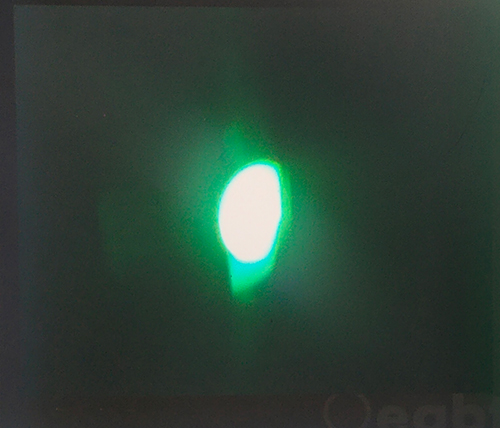

傅里葉平面 |
圖案 |
|
無 |
|
|
|
加入圓點掩模片 |
|
|
