參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 安裝夾持方形或矩形光學元件；

? 通過尼龍頂絲將厚度≥1mm光學元件固定在前板正面；

? 提供±4°的俯仰/偏轉調節；

? 提供固定安裝1英寸或2英寸的高度選項；

? RMH-X提供高度可調，用于≤32.5mm最寬65mm的矩形元件安裝；

RMH系列調整鏡架專為方形或矩形光學元件設計，適用于方形反射鏡、衍射光柵、平板分束鏡和柱狀透鏡等。

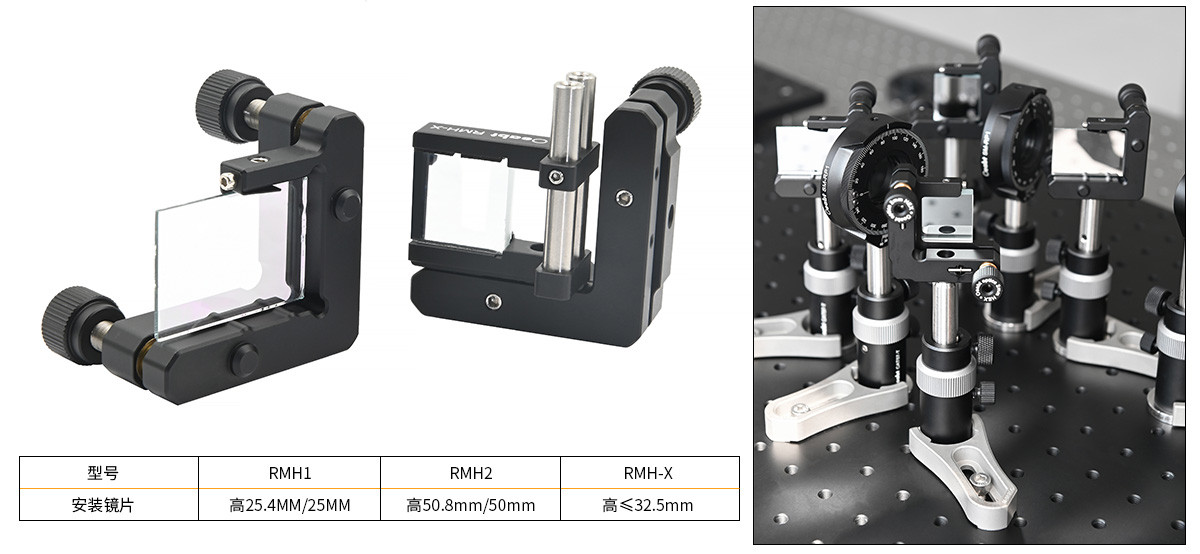

型號	RMH1	RMH2	RMH-X
規格	49.119.849.9mm	78.322.576.5mm	49.919.055.3mm
安裝鏡片高度	25.4mm/25mm	50.8mm/50mm	≤32.5mm
固定方式	頂絲固定		壓臂夾持
重量	65.7g	117.5g	87.5g
調節范圍	±4°
調節精度	10.2mrad/rev
材質	7075鋁合金

示意圖

通用參數

（1）RMH系列調整鏡架專為方形或矩形光學元件設計，適用于方形反射鏡、衍射光柵、平板分束鏡和柱狀透鏡等。調整架有2個M6*0.35調節器，提供反射鏡面的角位移俯仰、偏轉調節。

（2）提供1英寸或2英寸的固定高度和可調高度（≤32.5mm，最寬65mm）的調整架選項，調整架通過2.0mm六角頂絲與撓性壓塊機構，固定矩形光學元件（厚度需≥1mm，且≤7.6mm）。螺絲沿光學元件邊緣壓緊撓性壓板，確保穩定的夾持和防止元件滑動。

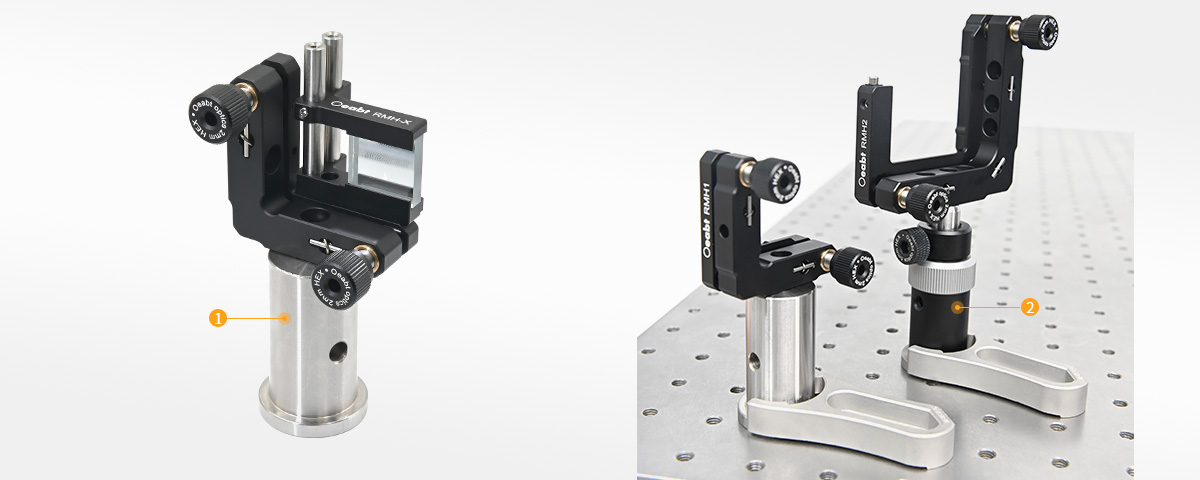

（3）安裝座還有兩個M4沉頭孔，可以實現水平或垂直安裝。用于安裝?12mm不銹鋼接桿。?

?CFP-S系列 ?1英寸不銹鋼接桿點擊購買>

?CAT系列伸縮式接桿支架點擊購買>

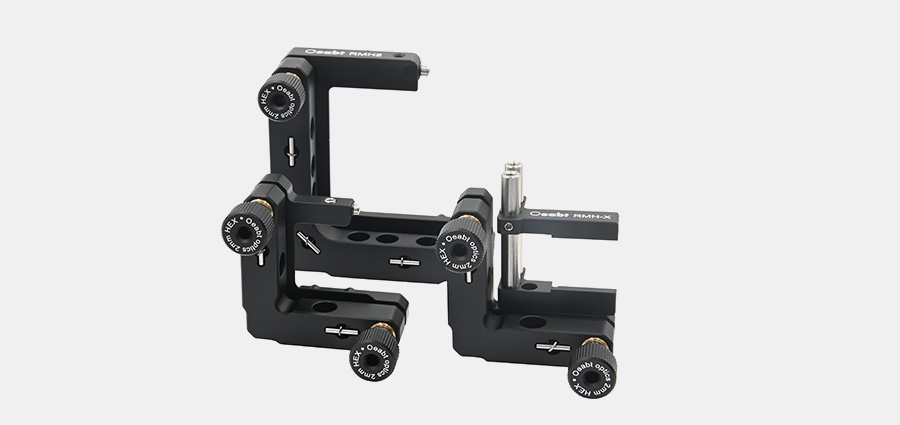

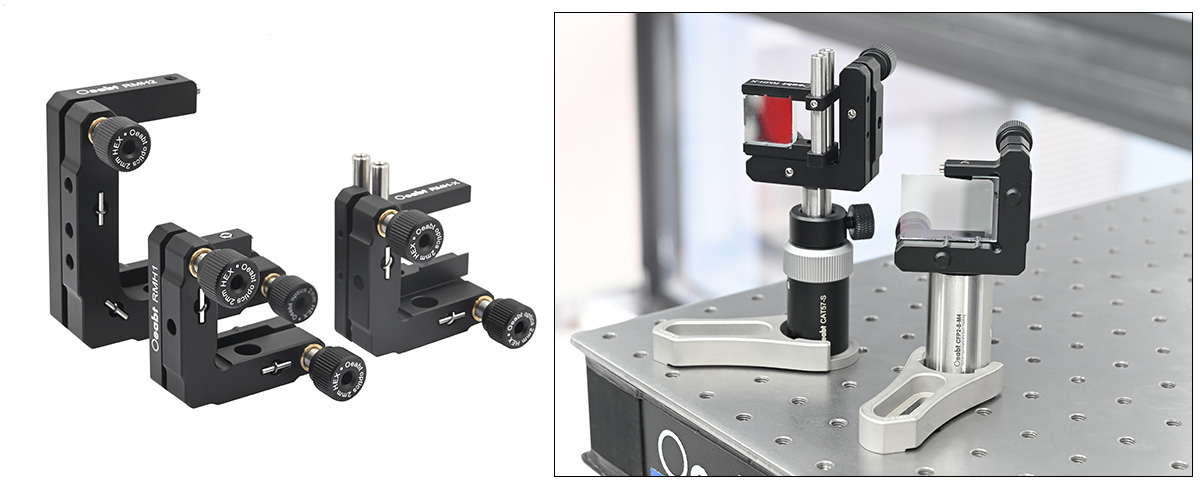

RMH系列矩形二軸調整鏡架

? 安裝夾持方形或矩形光學元件；

? 通過尼龍頂絲將厚度≥1mm光學元件固定在前板正面；

? 提供±4°的俯仰/偏轉調節；

? 提供固定安裝1英寸或2英寸的高度選項；

? RMH-X提供高度可調，用于≤32.5mm最寬65mm的矩形元件安裝；

RMH系列調整鏡架專為方形或矩形光學元件設計，適用于方形反射鏡、衍射光柵、平板分束鏡和柱狀透鏡等。

型號

規格

工程圖

對比

單價

發貨日期

購物車

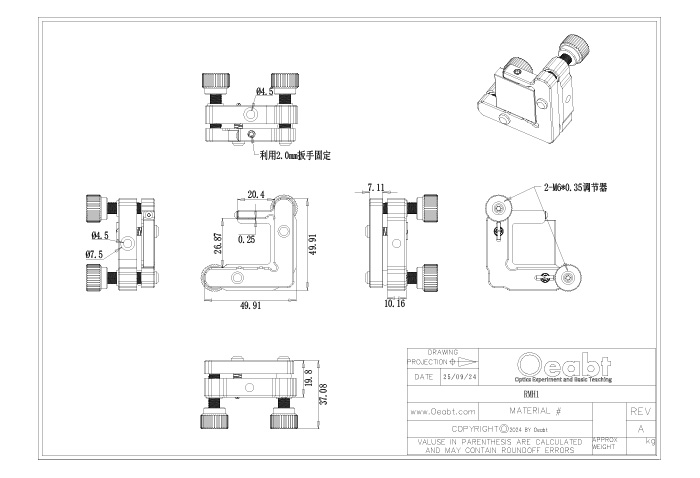

型號： RMH1

規格：鏡片高度：25.4mm/25mm

工程圖：點擊下載

對比：

單價：￥325

發貨日期：當天

購物車：

RMH1 矩形二軸調整鏡架

規格

49.1*19.8*49.9mm
安裝孔直徑

/
材質

7075鋁合金
重量

65.7g
螺紋類型

/
產品描述

固定方式：頂絲固定；
調節范圍：±4°；
調節精度：10.2mrad/rev；
型號： RMH2

規格：鏡片高度：50.8mm/50mm

工程圖：點擊下載

對比：

單價：￥447

發貨日期：當天

購物車：

RMH2 矩形二軸調整鏡架

規格

78.3*22.5*76.5mm
安裝孔直徑

/
材質

7075鋁合金
重量

117.5g
螺紋類型

/
產品描述

固定方式：頂絲固定；
調節范圍：±4°；
調節精度：10.2mrad/rev；

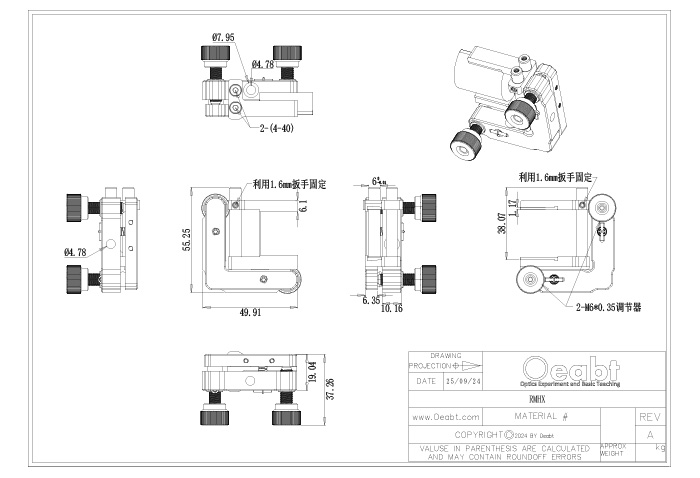

型號： RMH-X

規格：鏡片高度：≤32.5mm

工程圖：點擊下載

對比：

單價：￥388

發貨日期：當天

購物車：

RMH-X 矩形二軸調整鏡架

規格

49.9*19.0*55.3mm
安裝孔直徑

/
材質

7075鋁合金
重量

87.5g
螺紋類型

/
產品描述

固定方式：壓臂夾持；
調節范圍：±4°；
調節精度：10.2mrad/rev；
