產品說明

? 頂部面包板可直接安裝到95mm主體支架；

? 雙位置滑塊，可以組合或切換DIY光路；

? 內置滑塊座，兼容安裝?2英寸，厚度≥4mm的光元件；

? 后面端口具有SM2螺孔和4處4-40的螺孔，用于60mm籠式系統；

? 頂部和底部分別有?53.2mm（D2B）母頭燕尾槽和?51mm（D2）公頭燕尾塊，可進行堆疊；

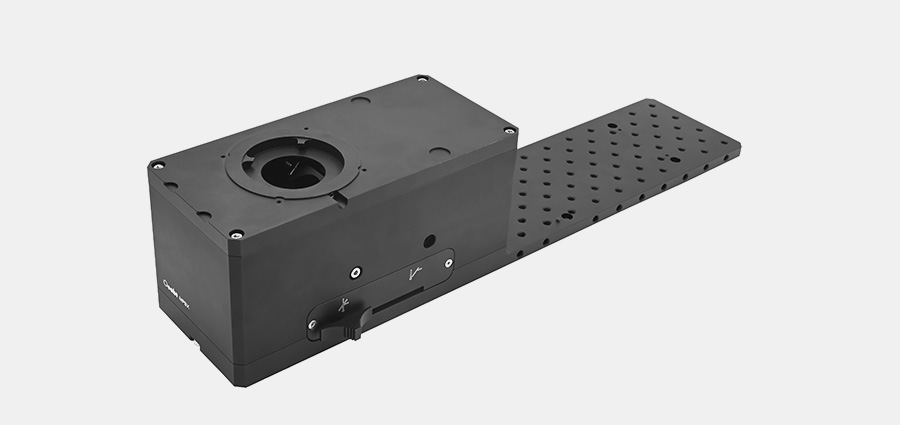

MPBX面包板是用于Oeabt顯微成像系統頂部搭建自定義寬場觀測裝置和落射照明路徑，帶有雙位置滑塊座。

型號	MPBX
規格	472.4114.2111.2mm
滑塊座	45°安裝?2英寸，厚度≥4mm光元件
滑塊座	SM2（2.035”-40）內螺紋
燕尾類型	【母頭】?53.2mm、【公頭】?51mm，α=60°
通光孔徑	?38.1mm
螺孔類型	外殼后端：SM2(2.035”-40)內螺紋孔；4-404處、間距60mm；臺面：M668處、側面：M6*18處
重量	2913.2g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

顯微鏡燕尾

燕尾，一種機械安裝的方式，用于機械安裝和光學端口對準。通過將一個燕尾插入另一個燕尾，再擰緊一個或多個固定螺絲，就可以將這些組件連接。燕尾有兩種形狀：線性的和環形的。線性燕尾可讓匹配的元件滑動之后再鎖定，定位十分靈活，同時也限制了其他方向的自由度。環形燕尾可在不同元件上實現光學端口的對準，保持單光軸，盡量減少用戶的介入。

Oeabt顯微成像系列的許多產品都使用了燕尾的設計，可以匹配我們自己的組件或其他制造商的光元件。為了方便識別燕尾的兼容性，產品參數表格列出了Oeabt現有燕尾及其關鍵尺寸。需注意：這些燕尾型號專用于Oeabt的產品，其他家顯微制造商可能并不通用該命名規則，燕尾相應的兼容性請查看工程圖紙。

Oeabt顯微燕尾參考

類型

型號

燕尾形狀

燕尾尺寸

角度

兼容對應

燕尾轉接件

MCSM2-D2

公燕尾頭

?50mm

60°

MCP-D2B

MCSM2-D1.5

公燕尾頭

?37.6mm

90°

Nikon?Eclipse

Thorlabs?Cerna

D1.2-CSM05

公燕尾頭

?30.5mm

60°

CSJ-D1.2B

D1.2-SM1SM05

公燕尾頭

D1.2-C20

公燕尾頭

D1.2-SM120

公燕尾頭

燕尾轉換板

MCP-D2

公燕尾頭

?51mm

60°

MCP-D2B

MCP-D2B

母燕尾頭

?53.2mm

60°

MCSM2-D2

MCP-D2B

MCP-D2-1.8B

公母燕尾頭

?51mm【外徑】

?46.17mm【內徑】

60°

MCP-D2B

Nikon?Eclipse

Thorlabs?Cerna

Olympus

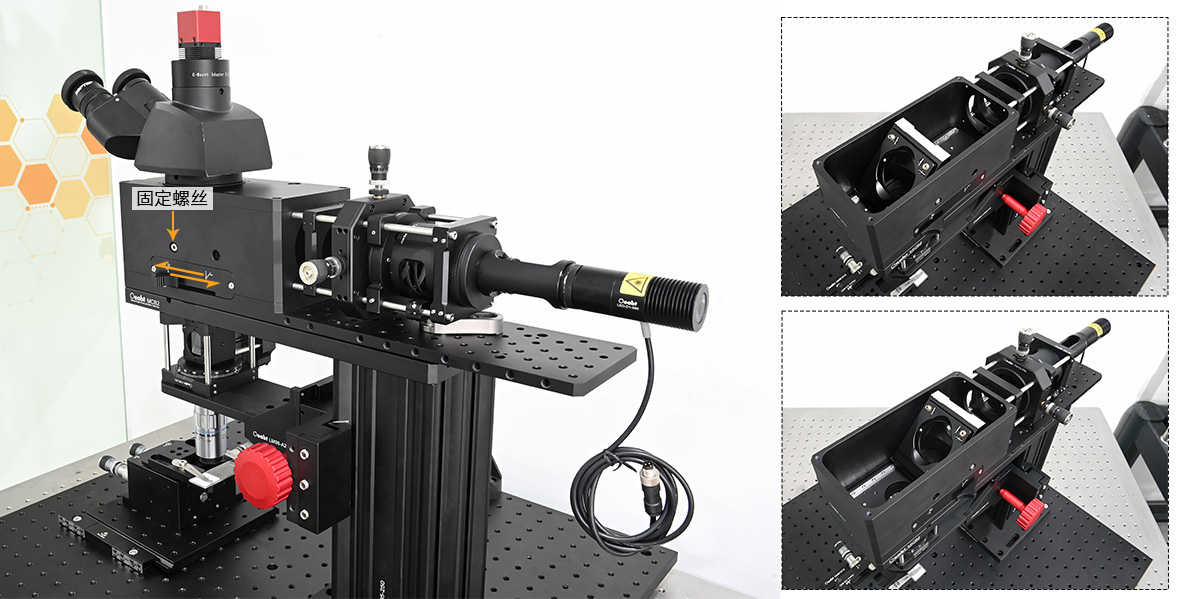

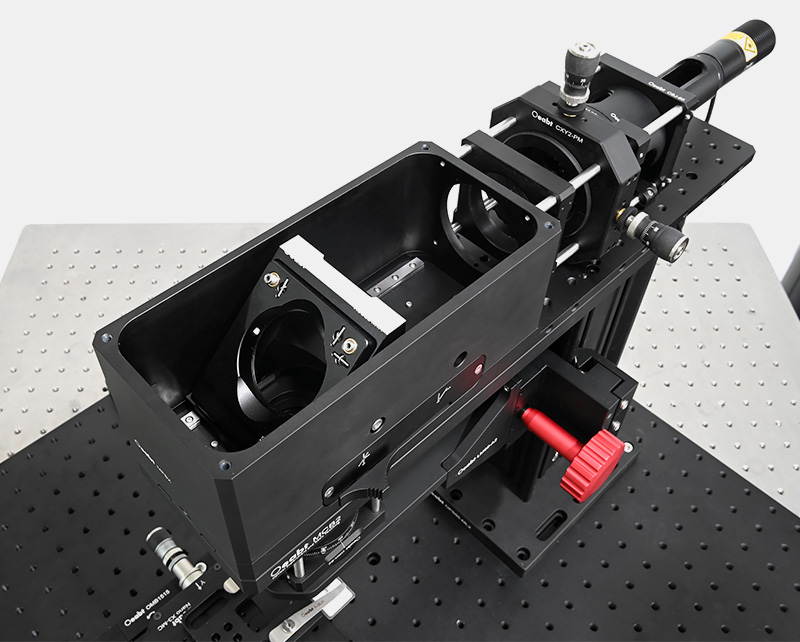

（1）MPBX面包板是用于Oeabt顯微成像系統頂部搭建自定義寬場觀測裝置和落射照明路徑，帶有雙位置滑塊座。通過將二向色鏡、分束鏡或反射鏡安裝到滑塊，用戶可以組合或切換寬場觀測、落射照明或激光掃描路徑。通過2.5mm扳手?jǐn)Q緊內附的固定螺絲，可以將滑塊固定在任一位置。圖示為固定螺絲安裝在靠前的位置。（*露白部分為機加工痕跡，產品是全新，非二次使用產品。如介意慎拍！！）

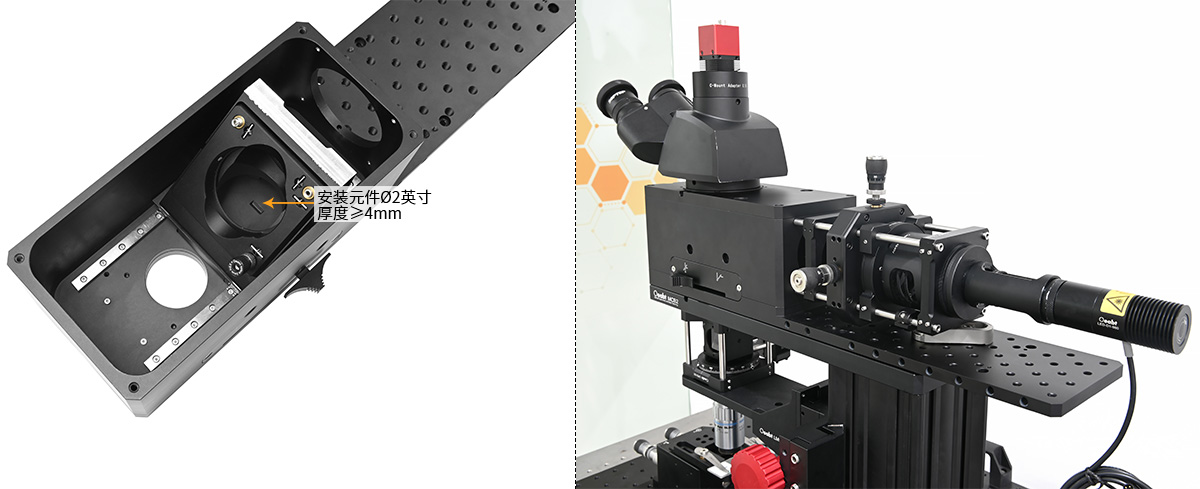

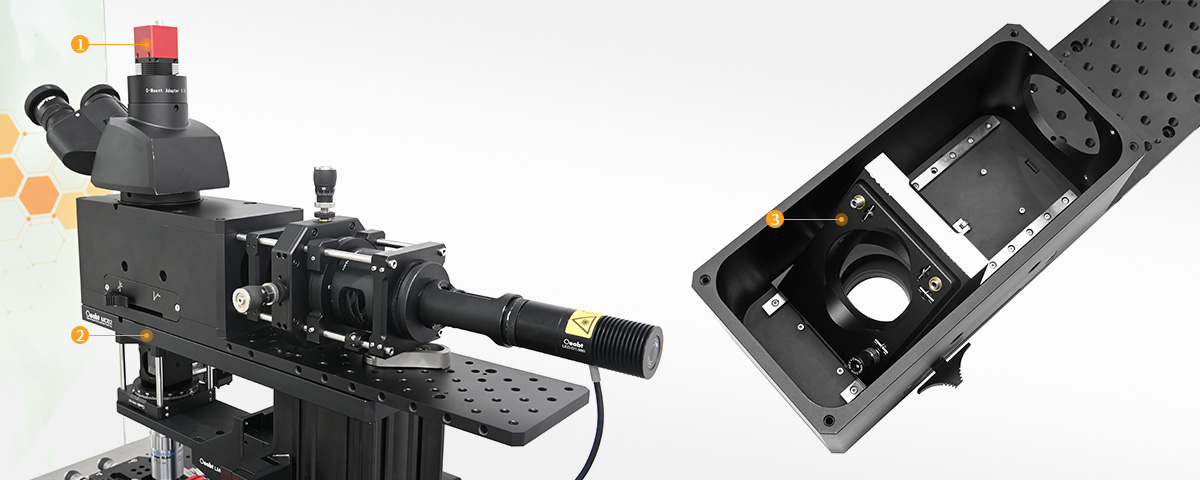

（2）內置滑塊座通光孔徑為?41.9 mm，安裝板相對于光軸以45°角安裝光元件（厚度≥4mm，?2英寸），為其提供±4°的俯仰和傾斜調節。滑塊座后面具有SM2(2.035"-40)內螺紋，能夠安裝透鏡套筒系列。

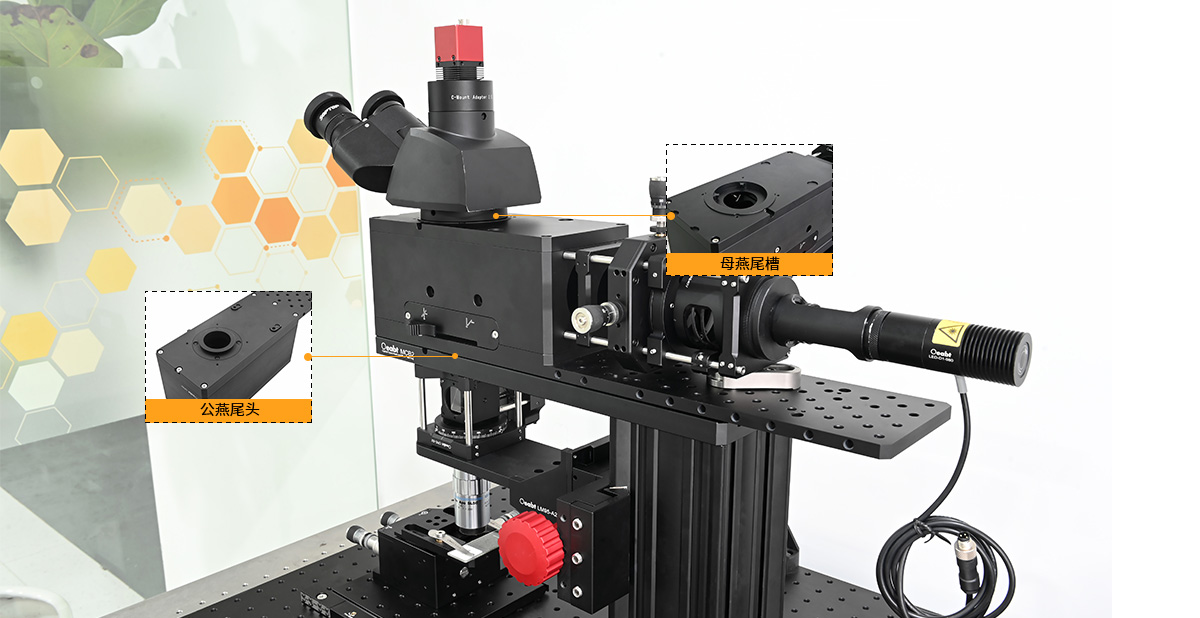

（3）面包板頂部和底部有一個?53.2mm（D2B）母頭燕尾槽和?51mm（D2）公頭燕尾塊，燕尾中心開有?38.1mm的通孔，做成像系統的光軸路徑。該燕尾塊可將面包板直接連接到顯微95mm主體支架上，或用來模塊堆疊。

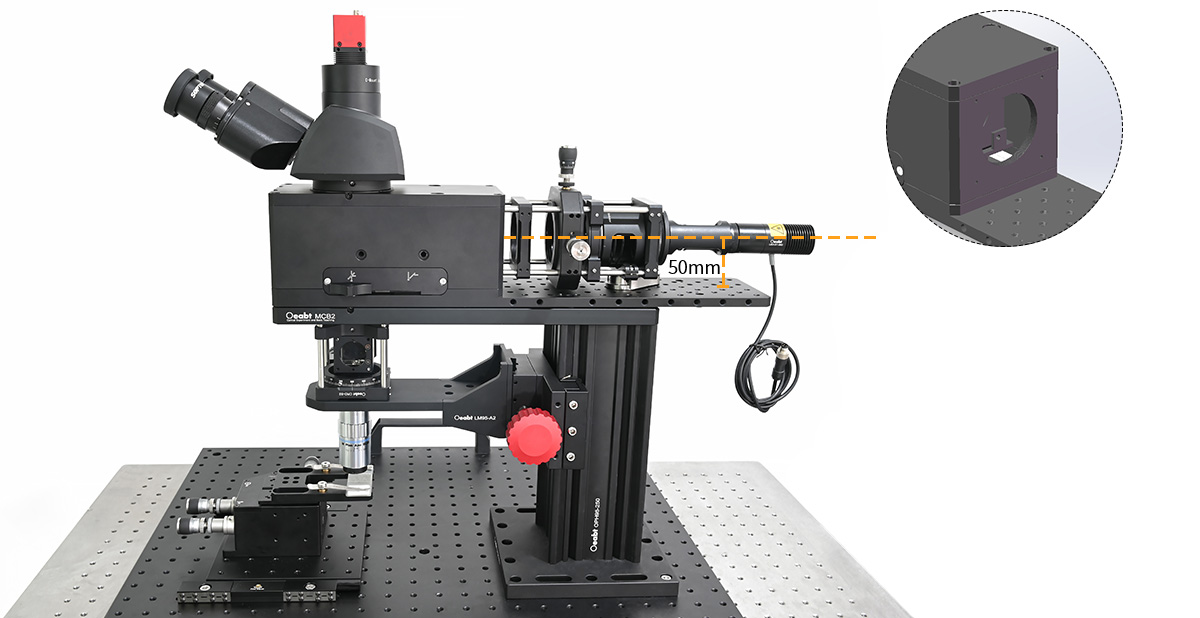

（4）外殼后面端口開有SM2（2.035”-40）內螺紋孔和4處4-40的螺孔，用于60mm籠式系統，支持自搭建光路。延伸的面包板臺面、臺側均有M6螺孔陣列。從面板臺面測量，光束高度為50mm。利用?12mm接桿，可將30mm/60mm籠板定位在這個光束高度，為裝置提供了結構支持。

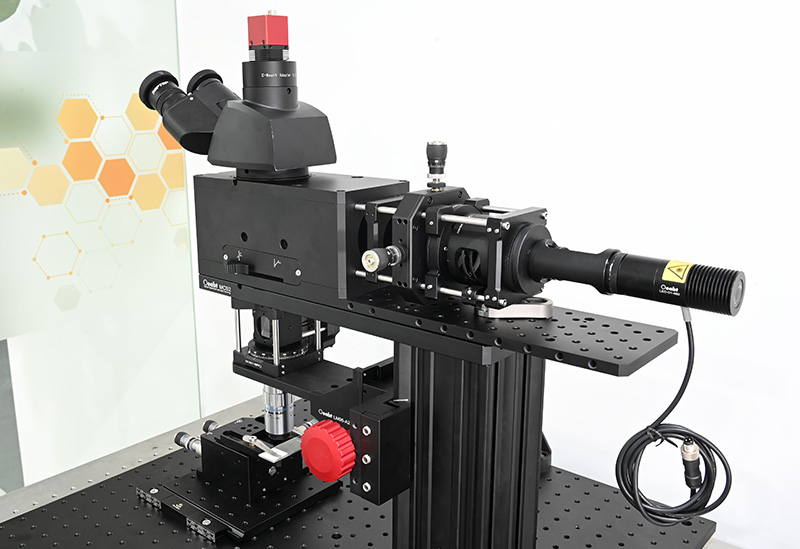

?OsCam Vision? 科研相機 點擊購買>

?MCB1 顯微頂部面包板點擊購買>

?KCD2L-M 60mm籠式直角調整架點擊購買>

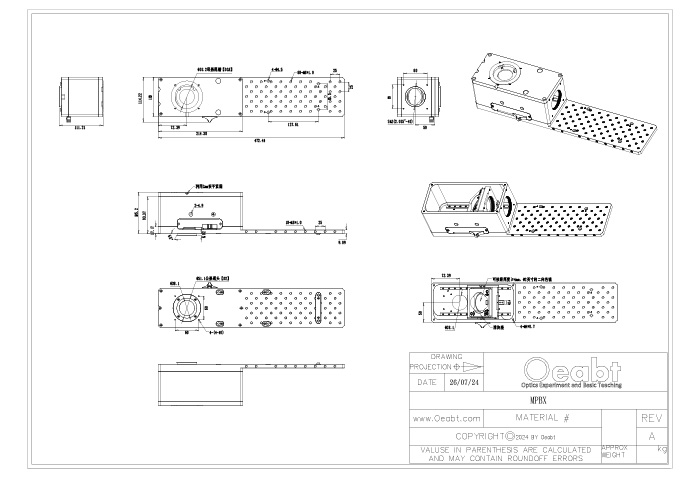

MPBX 工程圖下載

MPBX 顯微端口面包板
